Airzone Flexa 3.0 - Collegamento Allunità Interna; Collegamento Degli Elementi Motorizzati; Opzione Interfaccia DI Comunicazione; Opzione Interfaccia DI Controllo

6
IT

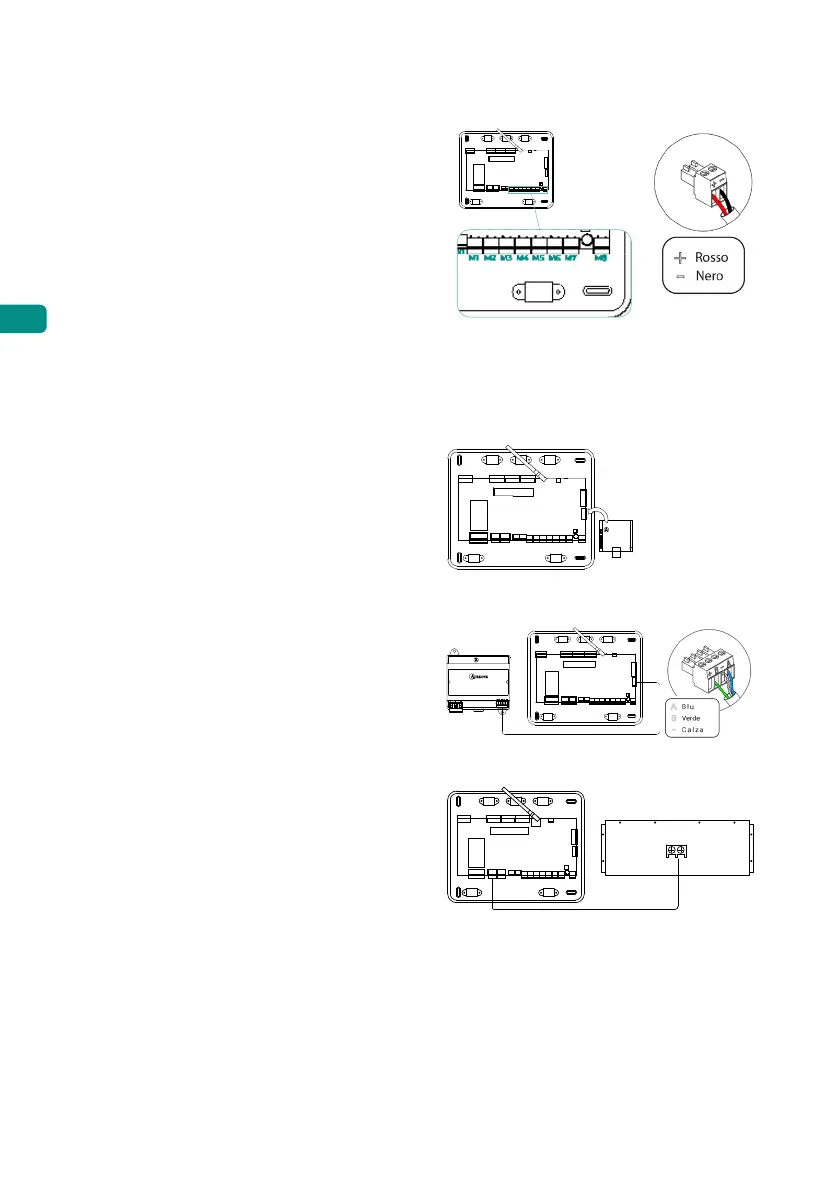

COLLEGAMENTO DEGLI ELEMENTI MOTORIZZATI
Collegare la motorizzazione corrispondente
alla relativa zona di controllo a ogni
uscita (M1...M8). Non collegare più di due
motorizzazioni per ogni uscita. A tale scopo,
utilizzare il cavo Airzone da 2x0.75 mm2.
Lunghezza massima consigliata 20 m.
COLLEGAMENTO ALL'UNITÀ INTERNA
IU
Opzione interfaccia di comunicazione
Collegare l'interfaccia alla porta IU della
scheda centrale. Seguire le indicazioni della
scheda tecnica dell'interfaccia. Si consiglia
di installare il termostato dell'unità.
Opzione interfaccia di controllo
Collegare l'interfaccia alla porta IU
utilizzando il cavo Airzone da 2x0.22 mm
2
(collegare la calza solo sul connettore lato
scheda centrale).
Opzione porta O1
Utilizzare la porta O1 della scheda centrale
per effettuare un On-Off dell'unità secondo
le indicazioni del fabbricante. Imax 1 A,
Vmax 24 / 48 Vdc.
IU
OFF
ON
O1
