6
IU

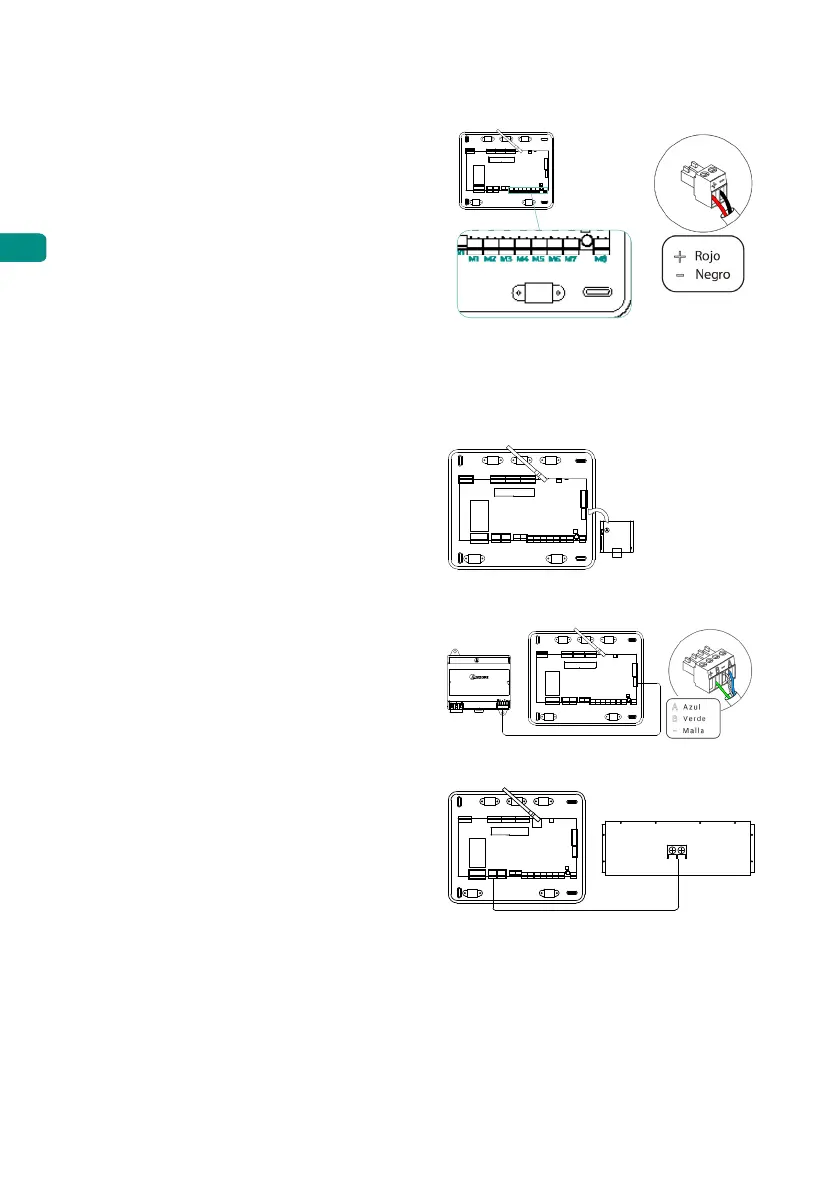

CONEXIÓN CON LA UNIDAD INTERIOR
Opción pasarela de comunicaciones
Conecte la pasarela al puerto IU de la
central. Siga las indicaciones de la cha
técnica de esta. Se recomienda instalar el
termostato del equipo.
Opción pasarela de control
Conecte la pasarela al puerto IU utilizando
el cable Airzone 2x0.22 mm
2
(utilice la malla
únicamente en el conector del lado de la
central).
Opción puerto O1
Utilice el puerto O1 de la central para
realizar un paro-marcha del equipo
conforme a las indicaciones del fabricante.
Imax 1 A, Vmax 24 / 48 Vdc.
CONEXIÓN DE LOS ELEMENTOS MOTORIZADOS
Conecte en cada salida (M1...M8) la
motorización correspondiente a su
zona de control. No conecte más de dos
motorizaciones por salida. Utilice cable
Airzone de 2x0.75 mm
2
. Longitud máxima
recomendada 20 m.
IU
OFF
ON
O1
EN
