41
CSD-XD55
not supplied
not
supplied
F902
E model
F901
L3
not supplied
not supplied
not supplied
ANT1
not supplied
203
209
210
210
212
212
210
204
204
202
210
210
210
210
210
205
206
207

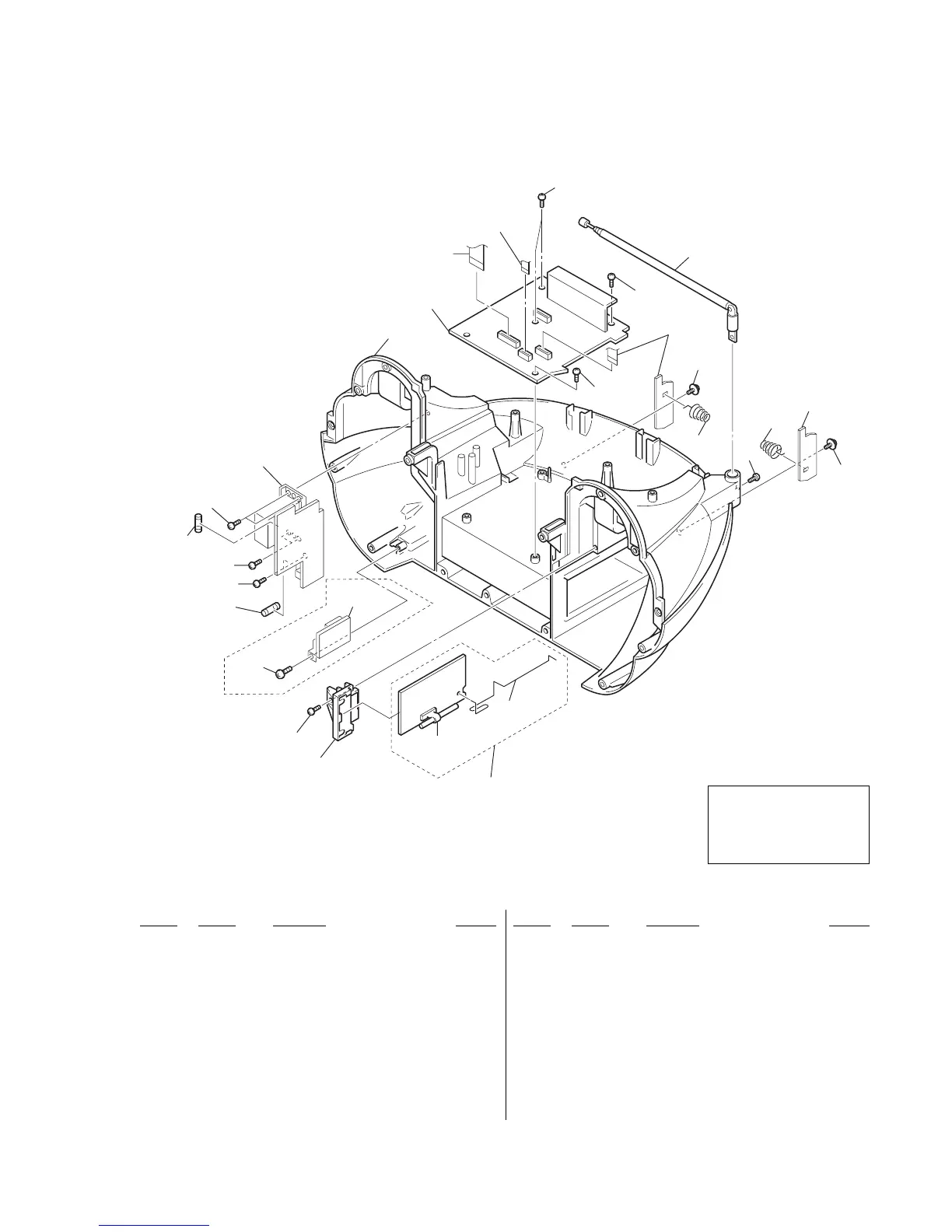

7-5. CABINET (BOTTOM) SECTION
Ref. No. Part No. Description Remarks
Ref. No. Part No. Description Remarks
202 3-918-696-11 SCREW (M3X6 LOCK ACE)
203 A-4547-379-A MAIN BOARD, COMPLETE (US, CND)
203 A-4547-385-A MAIN BOARD, COMPLETE (E, SP)
203 A-4547-390-A MAIN BOARD, COMPLETE (AEP)
204 3-240-561-02 TERMINAL (-), BATTERY
205 3-249-551-01 HOLDER (PWB TU)
206 A-4547-378-A TUNER PC BOARD ASSY (US, CND)
206 A-4547-384-A TUNER PC BOARD ASSY (E, SP)
206 A-4547-389-A TUNER PC BOARD ASSY (AEP)
207 3-263-519-01 ANTENNA TERMINAL
209 X-2021-923-1 CABINET (BOTTOM) SUB ASSY (CND, SP)
209 X-3384-995-1 CABINET (BOTTOM) SUB ASSY (US, AEP)
209 X-3384-997-1 CABINET (BOTTOM) SUB ASSY (E)
210 3-254-143-11 SCREW (B3), (+) BV TAPPING
211 3-254-144-11 SCREW (B3), (+) BV TAPPING
212 3-252-830-01 SCREW (B3), (+) PWH TAPPING
ANT1 1-754-322-11 ANTENNA, TELESCOPIC
0 F901 1-533-470-12 FUSE T3.15AL/250V (E)
0 F902 1-533-470-12 FUSE T3.15AL/250V
L3 1-754-116-12 ANTENNA, FERRITE-ROD (LW, MW) (AEP)
L3 1-754-117-12 ANTENNA, FERRITE-ROD (MW) (EXCEPT AEP)
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
