Aiwa TP-IC10 D - Electrical Adjustment Procedures; Azimuth Adjustment; Tape Speed Adjustment

13
ELECTRICAL ADJUSTMENT

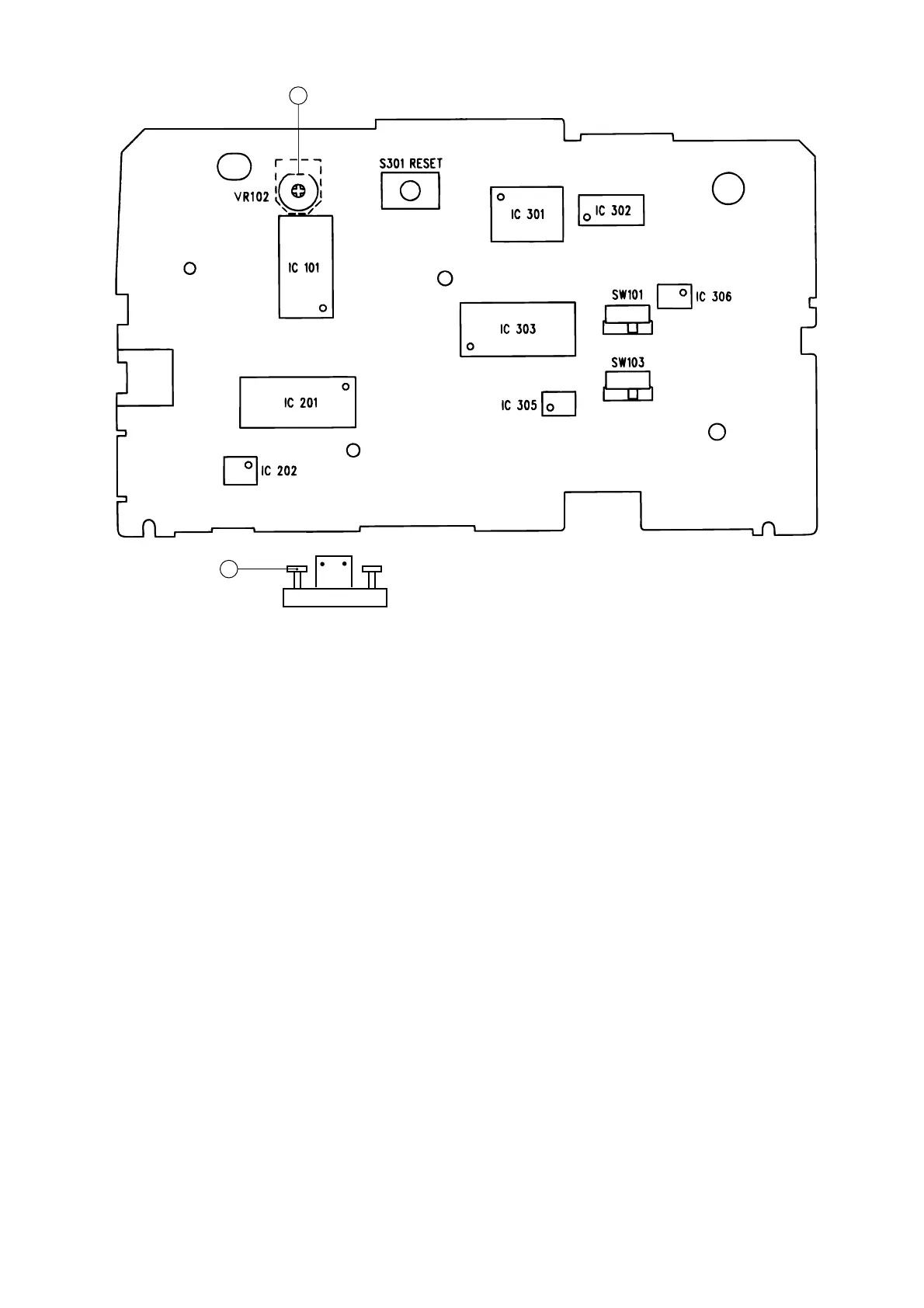

PRACTICAL SERVICE FIGURE
R/P HEAD
2
1
MAIN C.B
1. アジマス調整
条件
・・
・・
・テストテープ：TTA-330
・テストポイント：イヤホンジャック (J102)
・調整箇所：アジマス調整ねじ
・ポーズ：OFF
・ ボリューム：Max
・テストスピード：標準（再生スピードボリューム
のセンター）
方法：テストテープを再生し、8kHzが最大になるように
調整する。
2. テープスピード調整
条件：・テストテープ：TTA-100（テープセンター）
・テストポイント：イヤホンジャック (J102)
・調整箇所：VR102
・ポーズ：OFF
・ボリューム：Max
・テストスピード：標準（再生スピードボリューム
のセンター）
方法：テストテープを再生し、3000Hz±10Hzに調整する。
テープスピード： 3000 Hz ± 60 Hz
ワウ・フラッター： 0.55% 以下
巻取りトルク： 20 ~ 50 g-cm (FWD)
早送りトルク： 55g-cm 以上
巻戻しトルク： 55g-cm 以上
S/N 比： 45dB 以上 (PB)
(Vol: Max-10dB) 25dB 以上 (R/PB)
歪率： 3.0% 以下 (PB)
(Vol: Max-10dB) 5.0% 以下 (R/PB)
ノイズレベル： 5.0mV 以下 (PB)
(Vol: Max) 16mV 以下 (R/PB)
消去率： 28dB 以上 (1kHz, 50dB)
テストテープ： TTA-100
TTA-330
