Akai AA-R30 Operator's Manual

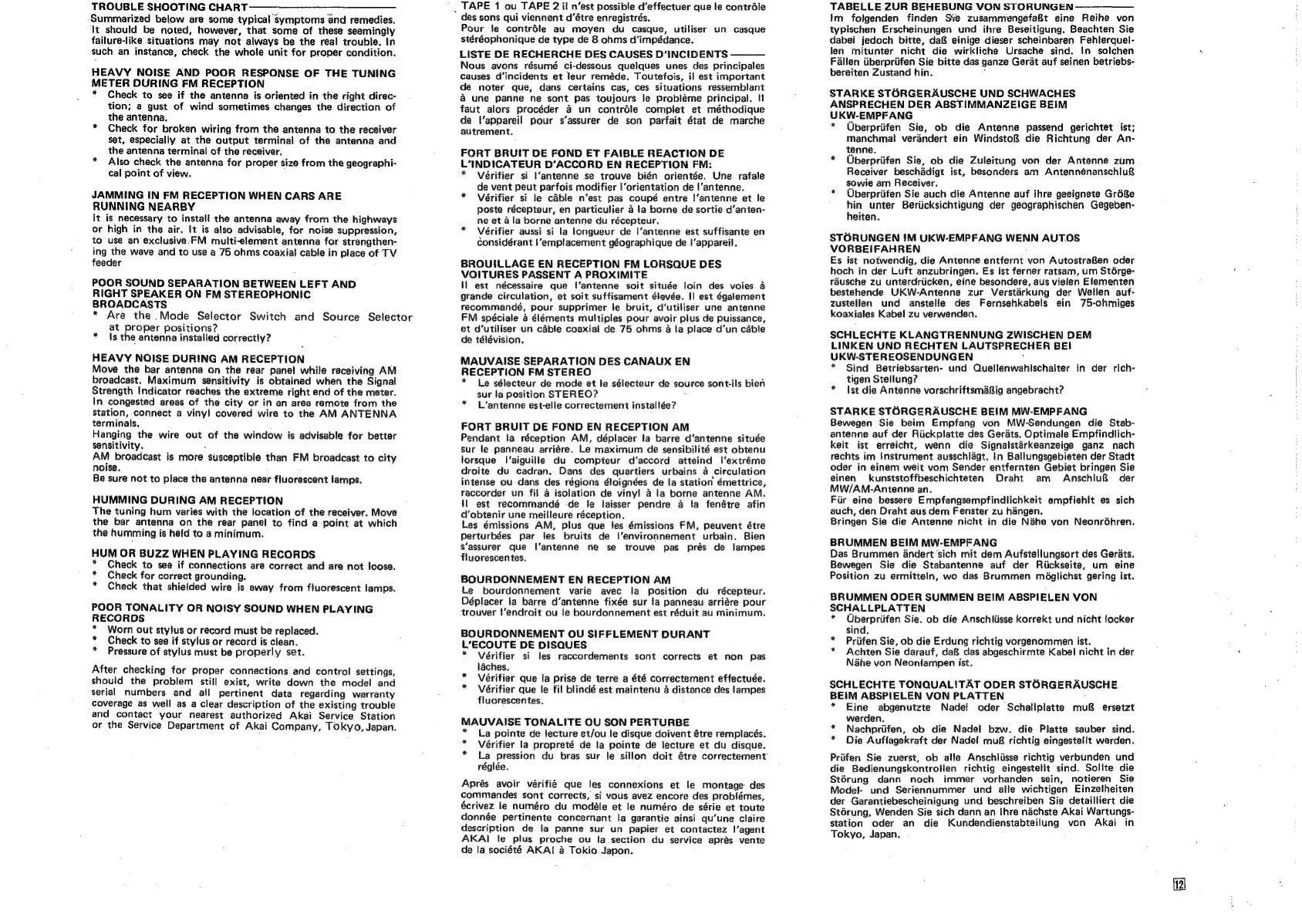

TROUBLE SHOOTING CHART —_______—---—__-
Summarized below are some typical symptoms and remedies.
It should be noted, however, that some of these seemingly
faiture-like situations may not always be the real trouble. in
such an instance, check the whole unit for proper condition.
HEAVY NOISE AND POOR RESPONSE OF THE TUNING
METER DURING FM RECEPTION
Check to see if the antenna is oriented in the right direc-
tion; a gust of wind sometimes changes the direction of
the antenna.
Check for broken wiring from the antenna to the receiver
set, especially at the output terminal of the antenna and
the antenna terminal of the receiver,
Also check the antenna for proper size from the geographi-
cal point of view.
JAMMING tN FM RECEPTION WHEN CARS ARE
RUNNING NEARBY
It is necessary to install the antenna away from the highways
or high in the air. It is also advisable, for noise suppression,
to use an exclusive.FM multi-element antenna for strengthen-
ing the wave and to use a 75 ohms coaxial cable in place of TV
feeder
POOR SOUND SEPARATION BETWEEN LEFT AND
RIGHT SPEAKER ON FM STEREOPHONIC
BROADCASTS
* Are the .Maode Selector Switch and Source Selector
at proper positions?
Is the antenna installed correctly?
HEAVY NOISE DURING AM RECEPTION
Move the bar antenna on the rear panel while receiving AM
broadcast. Maximum sensitivity is obtained when the Signal
Strength Indicator reaches the extreme right end of the meter.
In congested areas of the city or in an area remote from the
station, connect a viny! covered wire to the AM ANTENNA
terminals,
Hanging the wire out of the window is advisable for better
sensitivity.
AM broadcast is more "susceptible than FM broadcast to city
noise.
Be sure not to place the antenna near fluorescent lamps,
HUMMING DURING AM RECEPTION
The tuning hum varies with the location of the receiver. Move
the bar antenna on the rear panel to find a point at which
the humming is held to a minimum.
HUM OR BUZZ WHEN PLAYING RECORDS
* Check to see if connections are correct and are not loose.
* Check for correct grounding.
* Check that shielded wire is away from fluorescent lamps.
POOR TONALITY OR NOISY SOUND WHEN PLAYING
RECORDS
* Worn out stytus or record must be replaced.
* Check to see if stylus or record is clean.
* Pressure of stylus must be properly set.
*
After checking for proper connections and control settings,
should the problem still exist, write down the model and
serial numbers and all pertinent data regarding warranty
Coverage as well as a clear description of the existing trouble
and contact your nearest authorized Akai Service Station
or the Service Department of Akai Company, Tokyo, Japan.
_ TAPE 1 ou TAPE 2 il n‘est possible d’effectuer que le contréle
des sons qui viennent d’étre enregistrés.
Pour le contréle au moyen du casque, utiliser un casque
stéréophonique de type de 8 ohms d‘impédance.
LISTE DE RECHERCHE DES CAUSES D’INCIDENTS
Nous avons résumé ci-dessous quelques unes des principales
causes d’incidents et leur reméde. Toutefois, ii est important
de noter que, dans certains cas, ces situations ressemblant
a une panne ne sont pas toujours le probléme principal. !!
faut alors procéder 4 un contrdle complet et méthodique
de |’appareil pour s‘assurer de son parfait état de marche
autrement.
FORT BRUIT DE FOND ET FAIBLE REACTION DE
LINDICATEUR D’ACCORD EN RECEPTION FM:
Vérifier si I‘antenne se trouve bién orientée. Une rafale
de vent peut parfois modifier l’orientation de |'antenne.
Vérifier si le cable n’est pas coupé entre !‘antenne et le
poste récepteur, en particulier 4 !a borne de sortie d’anten-
ne et ala borne antenne du récepteur.
Vérifier aussi si la longueur de l’antenne est suffisante en
considérant I’emplacement géographique de |’appareil,
BROUILLAGE EN RECEPTION FM LORSQUE DES
VOITURES PASSENT A PROXIMITE
tl est nécessaire que l’antenne soit située loin des voies 4
grande circulation, et soit suffisament élevée. !1 est également
recommandé, pour supprimer le bruit, c‘utiliser une antenne
FM spéciale a4 éléments multiples pour avoir plus de puissance,
et d’utiliser un cable coaxial de 75 ohms.a la place d’un cable
de télévision.
MAUVAISE SEPARATION DES CANAUX EN
RECEPTION FM STEREO
* Le sélecteur de mode et le sélecteur de source sont-ils bien
sur la position STEREO?
L’antenne est-elle correctement installée?
FORT BRUIT DE FOND EN RECEPTION AM
Pendant la réception AM, déplacer la barre d’antenne située
sur le -panneau arriére. Le maximum de sensibilité est obtenu
lorsque laiguille du compteur d‘accord atteind Vextréme
*
droite du cadran. Dans des quartiers urbains 4 circulation.
intense ou dans des régions 6loignées de la station émettrice,
raccorder un fil a isolation de vinyl 4 la borne antenne AM.
{l est recommandé -de Je laisser pendre a !a fenétre afin
d'obtenir une meilleure réception.
Les émissions AM, plus que tes émissions FM, peuvent étre
Perturbées par Jes bruits de l‘environnement urbain. Bien
S‘assurer que l’antenne ne se trouve pas prés de lampes
fluorescentes.
BOURDONNEMENT EN RECEPTION AM
Le bourdonnement varie avec la position du récepteur.
Déplacer la barre d’antenne fixée sur Ja panneau arriére pour
trouver l’endroit ou le bourdonnement est réduit au minimum.
BOURDONNEMENT OU SIFFLEMENT DURANT
L’ECOUTE DE DISQUES
* Vérifier si les raccordements sont corrects et non pas
laches.
Vérifier que la prise de terre a été correctement effectuée.
Vérifier que le fil blindé est maintenu & distance des lampes
fluorescentes.
*
*
MAUVAISE TONALITE OU SON PERTURBE
La pointe de lecture et/ou le disque doivent étre remplacés.
* Vérifier la propreté de la pointe de lecture et du disque.
*
réglée.
Aprés avoir vérifié que les connexions et le montage: des
commandes sont corrects, si vous avez encore des probiémes,
écrivez le numéro du modéle et le numéro de série et toute
donnée pertinente concernant la garantie ainsi qu’une claire
description de la panne sur un papier et contactez l’agent
AKAI le plus proche ou la section du service aprés vente
de la société AKAI 4 Tokio Japon.
La pression du bras sur le sillon doit étre correctement
TABELLE ZUR BEHEBUNG VON STORUNGEN—--——__-
Im folgenden finden Sie zusammengefaRt eine Reihe von
typischen Erscheinungen und ihre Beseitigung. Beachten Sie
dabei jedoch bitte, da& einige dieser scheinbaren Fehlerquel-
len mitunter nicht die wirkliche Ursache sind. In solchen
Fallen iiberpriifen Sie bitte das ganze Gerat auf seinen betriebs-
bereiten Zustand hin.
STARKE STORGERAUSCHE UND SCHWACHES
ANSPRECHEN DER ABSTIMMANZEIGE BEIM
UKW- EMPFANG
Uberpriifen Sie, ob die Antenne passend gerichtet ist;
manchmal verandert ein WindstoR& die Richtung der An-
tenne.
Uberpriifen Sie, ob die Zuleitung von der Antenne zum
Receiver beschadigt ist, besonders am Antennénanschlug&
sowie am Receiver.
Uberpriifen Sie auch die Antenne auf ihre geeignete GréBe
hin unter Beriicksichtigung der geographischen Gegeben-
heiten.
STGRUNGEN IM UKW-EMPFANG WENN AUTOS
VORBEIFAHREN
Es ist notwendig, die Antenne entfernt von AutostraRen oder
hoch in der Luft anzubringen. Es ist ferner ratsam, um Stérge-
rausche zu unterdriicken, eine besondere, aus vielen Elementen
bestehende UKW-Antenne zur Verstarkung der Wellen auf-
zustellen und anstelle des Fernsehkabels ein 75-ohmiges
koaxiales Kabel zu verwenden.
SCHLECHTE KLANGTRENNUNG ZWISCHEN DEM
LINKEN UND RECHTEN LAUTSPRECHER BEI
UKW-STEREOSENDUNGEN
* Sind Betriebsarten- und Quellenwahlschalter in der rich-
tigen Stellung?
* ist die Antenne vorschriftsmaRig angebracht?
STARKE STORGERAUSCHE BEIM MW-EMPFANG
Bewegen Sie beim Empfang von MW-Sendungen die Stab-
antenne auf der Riickplatte des Gerats. Optimale Empfindlich-
keit ist erreicht, wenn die Signalstérkeanzeige ganz nach
rechts im instrument ausschlagt. In Ballungsgebieten der Stadt
oder in einem weit vom Sender entfernten Gebiet bringen Sie
einen kunststoffbeschichteten Draht am Anschlu& der
MW/AM-Antenne an.
Fiir eine bessere Empfangsempfindlichkeit empfiehlt es sich
auch, den Draht aus dem Fenster zu hangen.
Bringen Sie die Antenne nicht in die Nahe von Neonrédhren.
BRUMMEN BEIM MW-EMPFANG
Das Brummen 4ndert sich mit dem Aufstellungsort des Gerats.
Bewegen Sie die Stabantenne auf der Riickseite, um eine
Position zu ermitteln, wo das Brummen méaglichst gering ist.
BRUMMEN ODER SUMMEN BEIM ABSPIELEN VON
SCHALLPLATTEN
* Uberpriifen Sie. ob die Anschitisse korrekt und nicht locker
sind.
Priifen Sie, ob die Erdung richtig vorgenommen ist.
Achten Sie darauf, da das abgeschirmte Kabel nicht in der
Nahe von Neoniampen ist.
*
SCHLECHTE TONQUALITAT ODER STORGERAUSCHE
BEIM ABSPIELEN VON PLATTEN
* Eine abgenutzte Nadel oder Schallplatte faut ersetzt
werden,
* Nachpriifen, ob die Nadel bzw. die Platte sauber sind.
* Die Aufiagekraft der Nadel mu& richtig eingestelit werden.
Priifen Sie zuerst, ob alle Anschliisse richtig verbunden und
die Bedienungskontrollen richtig eingestelit sind. Solite die
Stérung dann noch immer vorhanden sein, notieren Sie
Model- und Seriennummer und alle wichtigen Einzelheiten
der Garantiebescheinigung und beschreiben Sie detailliert die
Stérung, Wenden Sie sich dann an Ihre nachste Akai Wartungs-
station oder an die Kundendienstabteilung von Akai in
Tokyo, Japan,
