Akai AA-R30 Operator's Manual

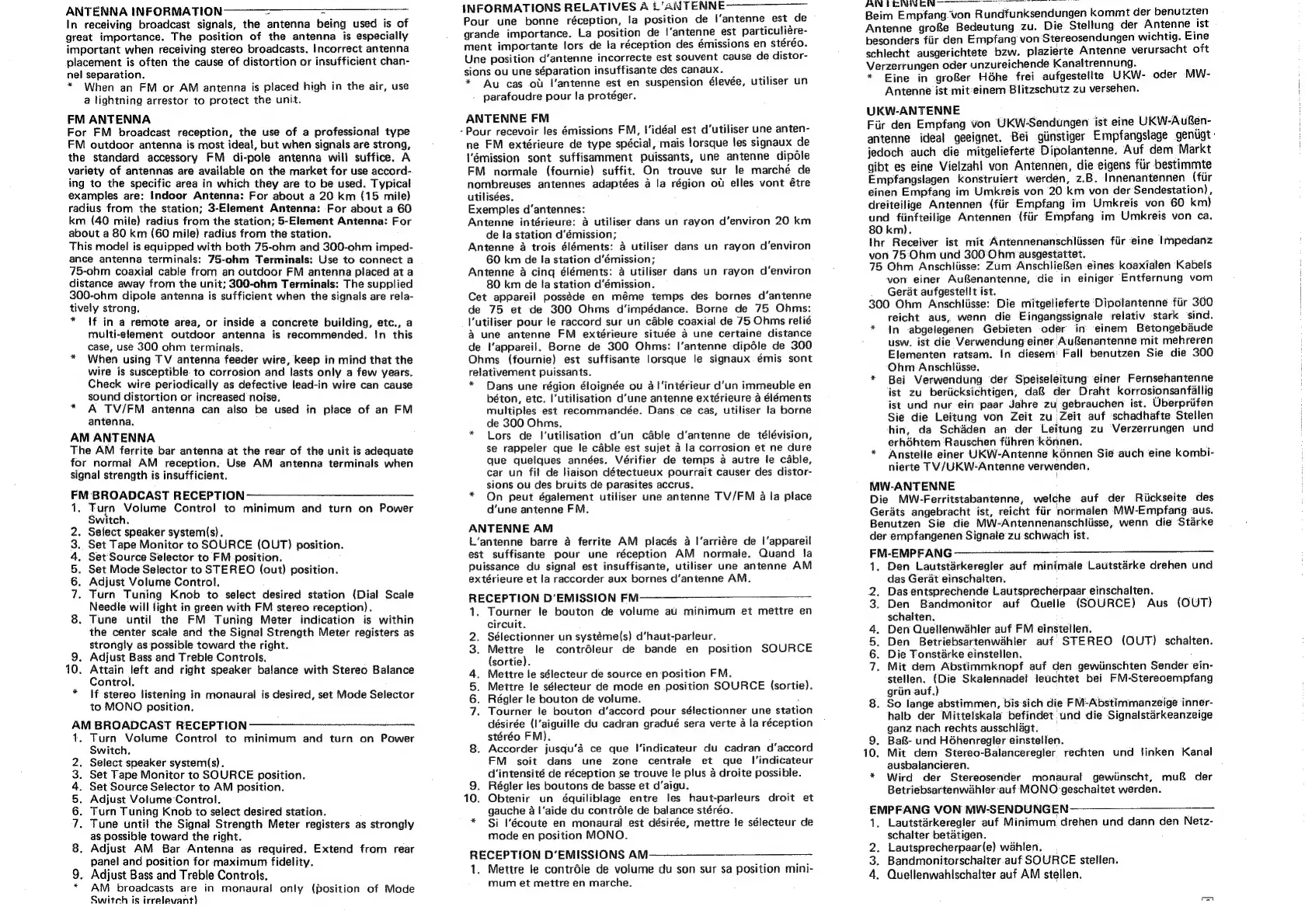

ANTENNA INFORMATION = 7 a
In receiving broadcast signals, the antenna being used is of
great importance. The position of the antenna is especially
important when receiving stereo broadcasts. Incorrect antenna
placement is often the cause of distortion or insufficient chan-
nel separation.
* When an FM or AM antenna is placed high in the air, use
a lightning arrestor to protect the unit.
FM ANTENNA
For FM broadcast reception, the use of a professional type
FM outdoor antenna is most ideal, but when signals are strong,
the standard accessory FM di-pole antenna will suffice. A
variety of antennas are available on the market for use accord-
ing to the specific area in which they are to be used. Typical
examples are: Indoor Antenna: For about a 20 km (15 mile)
radius from the station; 3-Element Antenna: For about a 60
km (40 mile) radius from the station; 5-Element Antenna: For
about a 80 km (60 mile) radius from the station.
This model is equipped with both 75-ohm and 300-ohm imped-
ance antenna terminals: 75-ohm Terminals: Use to connect a
75-ohm coaxial cable from an outdoor FM antenna placed at a
distance away from the unit; 300-ohm Terminals: The supplied
300-ohm dipole antenna is sufficient when the signals are rela-
tively strong.
* If in a remote area, or inside a concrete building, etc., a
multi-element outdoor antenna is recommended. tn this
case, use 300 ohm terminals.
When using TV antenna feeder wire, keep in mind that the
wire is susceptible to corrosion and lasts only a few years.
Check wire periodically as defective lead-in wire can cause
sound distortion or increased ‘noise.
A TV/FM antenna can also be used in place of an FM
antenna,
AM ANTENNA
The AM ferrite bar antenna at the rear of the unit is adequate
for normal AM reception. Use AM antenna terminals when
signal strength is insufficient.
FM BROADCAST RECEPTION -———_—Y____-_______—_
1. Turn Volume Control to minimum and turn on Power
Switch.
Setect speaker system(s}.
Set Tape Monitor to SOURCE (OUT) position.
Set Source Selector to FM position.
Set Mode Selector to STEREO (out) position.
Adjust Volume Control.
Turn Tuning Knob to select desired station (Dial Scale
Needle will light in green with FM stereo reception).
. Tune until the FM Tuning Meter indication is within
the center scale and the Signal Strength Meter registers as
strongly as possible toward the right.
9. Adjust Bass and Treble Controls.
10. Attain left and right speaker balance with Stereo Balance
Control.
If stereo listening in monaural is desired, set Mode Selector
to MONO position.
AM BROADCAST RECEPTION
1. Turn Volume Control to minimum and turn on Power
Switch.
Select speaker system(s).
Set Tape Monitor to SOURCE position.
Set Source Selector to AM position.
Adjust Volume Control.
. Turn Tuning Knob to select desired station.
. Tune until the Signal Strength Meter registers as strongly
as possible toward the right.
. Adjust AM Bar Antenna as required. Extend from rear
panel and position for maximum fidelity.
. Adjust Bass and Treble Controls.
AM broadcasts are in monaural only (position of Mode
Switch is irrelevant)
@ NOORON
*O © NOOPWN
INFORMATIONS
RELATIVES
A
L’ANTENNE
Pour
une
bonne
réception,
!a
position
de
S’antenne
est
de
grande
importance.
La
position
de
i’antenne
est
particuliére-
ment
importante
lors
de
la
réception
des
émissions
en
stéréo.
Une
position
d’antenne
incorrecte
est
souvent
cause
de
distor-
sions
ou
une
séparation
insuffisante
des
canaux.
*
Au
cas
ou
lantenne
est
en
suspension
élevée,
utiliser
un
-
parafoudre
pour
la
protéger.
ANTENNE FM
-Pour
recevoir
les
émissions
FM,
I’idéal
est
d’utiliser
une
anten-
ne FM extérieure de type spécial, mais lorsque les signaux de
\‘émission sont suffisamment puissants, une antenne dipdle
FM normale (fournie) suffit. On trouve sur Je marché de
nombreuses antennes adaptées a la région oti elles vont étre
utilisées.
Exemples d’antennes:
Antenne intérieure: a utiliser dans un rayon d’environ 20 km
de la station d‘émission;
Antenne 4 trois éléments: a utiliser dans un rayon d’environ
60 km de la station d’émission;
Antenne a cing éléments: a utiliser dans un rayon d’environ
80 km de ta station d‘émission.
Cet appareil posséde en méme temps des bornes d’antenne
de 75 et de 300 Ohms d’impédance. Borne de 75 Ohms:
l‘utiliser pour le raccord sur un cable coaxial de 75 Ohms relié
a une antenne FM extérieure située a une certaine distance
de l'appareil. Borne de 300 Ohms: I’antenne dipdle de 300
Ohms (fournie) est suffisante lorsque le signaux émis sont
relativement puissants.
* Dans une région éloignée ou al'intérieur d'un immeuble en
béton, etc. l'utilisation d’une antenne extérieure a éléments
multiples est recommandée. Dans ce cas, utiliser la borne
de 300 Ohms.
Lors de l'utilisation d’un cable d’antenne de télévision,
se rappeler que le cable est sujet a la corrosion et ne dure
que quelques années. Vérifier de temps a autre le cable,
car un fil de liaison détectueux pourrait causer des distor-
sions ou des bruits de parasites accrus.
On peut également utiliser une antenne TV/FM 4 la place
d'une antenne FM.
ANTENNE AM
L’antenne barre a ferrite AM placés a l’arriére de |’appareil
est suffisante pour une réception AM normale. Quand fa
puissance du signal est insuffisante, utiliser une antenne AM
extérieure et la raccorder aux bornes d’antenne AM.
RECEPTION D’EMISSION FM
1. Tourner le bouton de volume au minimum et mettre en
Circuit.
Sélectionner un systéme(s) d’haut-parleur.
Mettre le contrdleur de bande en position SOURCE
(sortie).
Mettre le sélecteur de source en position FM.
Mettre le sélecteur de mode en position SOURCE (sortie).
Régler le bouton de volume. .
. Tourner le bouton d’accord pour sélectionner une station
désirée (I’aiguille du cadran gradué sera verte a la réception
stéréo FM).
8. Accorder jusqu’a ce que I‘indicateur du cadran d’accord
FM soit dans une zone centrale et que l’indicateur
d’intensité de réception se trouve le plus a droite possible.
9. Régler les boutons de basse et d’aigu.
10. Obtenir un équiliblage entre les haut-parleurs droit et
gauche a l’aide du contréle de balance stéréo.
Si I‘écoute en monaural est désirée, mettre le sélecteur de
mode en position MONO.
RECEPTION D’EMISSIONS AM
1. Mettre le contréle de volume du son sur sa position mini-
mum et mettre en marche.
NO Wh
AN
TCNNEN
leg
pity
ye
Shae
eer
gr
he
Beim
Empfang.von
Rundfunksendungen
kommt
der
benutzten
Antenne
groBe
Bedeutung
zu.
Die
Stellung
der
Antenne
ist
besonders
fiir
den
Empfang
von'Stereosendungen
wichtig.
Eine
schlecht
ausgerichtete
bzw.
plazierte
Antenne
verursacht
oft
Verzerrungen
oder
unzureichende
Kanaltrennung.
*
Eine
in
groBer
Hdhe
frei
aufgestellte
UKW-
oder
MW-
Antenne
ist
mit:einem
Blitzschutz
zu
versehen.
UKW-ANTENNE ; ;
Fir
den
Empfang
von
UKW-Sendungen
ist
eine
UKW-AuBen-
antenne
ideal
geeignet.
Bei
ginstiger
Empfangslage
genugt:
jedoch
auch
die
mitgelieferte
Dipolantenne.
Auf
dem
Markt
gibt
es
eine
Vielzaht
von
Antennen,
die
eigens
fiir
bestimmte
Empfangslagen konstruiert werden, z.B. Innenantennen (fiir
einen Empfang im Umkreis von 20 km von der Sendestation),
dreiteilige Antennen (fiir Empfang im Umkreis von 60 km)
und finfteilige Antennen (fiir Empfang im Umkreis von ca.
80 km). ;
thr Receiver ist mit Antennenanschliissen: fiir eine Impedanz
von 75:Ohm und 300 Ohm ausgestattet. ;
75 Ohm Anschliisse: Zum AnschlieRen eines koaxialen Kabels
von einer Auenantenne, die in einiger Entfernung vom
Gerat aufgestellt ist. ;
300 Ohm Arnschliisse: Die mitgelieferte Dipolantenne fiir 300
reicht aus, wenn die Eingangssignale relativ stark sind.
* In -abgelegenen Gebieten oder in einem Betongebaude
usw, ist die Verwendung'einer AuRenantenne mit mehreren
Elementen ratsam. In diesem: Fall benutzen Sie die 300
Ohm Anschlisse.
* Bei Verwendung der Speiseleitung einer Fernsehantenne
ist zu beriicksichtigen, da& der Draht korrosionsanfallig
ist und nur ein ‘paar Jahre zu gebrauchen ist. Uberpriifen
Sie die Leitung von Zeit zu Zeit auf schadhafte Stellen
hin, da Schaden an der Leitung zu Verzerrungen und
erhéhtem Rauschen fiihren kénnen.
* Anstelle einer UKW-Antenne kénnen Sie auch eine kombi-
nierte TV/UKW-Antenne verwenden.
MW-ANTENNE
Die MW-Ferritstabantenne, welche auf der Riickseite des
Gerits angebracht ist, reicht fiir normalen MW-Empfang. aus.
Benutzen Sie die MW-Antennenanschliisse, wenn die Starke
der empfangenen Signale zu schwach ist.
FM-EMPFANG OO
1. Den Lautstarkeregler auf minimale Lautstarke drehen und
das Gerat einschalten.
. Das entsprechende Lautsprecherpaar einschalten.
Den Bandmonitor auf Quelle (SOURCE) Aus (OUT)
schalten.
Den Quellenwahler auf FM einstellen.
Den Betriebsartenwahler auf STEREO (OUT) schalten.
. Die Fonstarke einstellen.
. Mit dem Abstimmknopf auf den gewiinschten Sender ein-
stellen. (Die Skalennadel teuchtet bei FM-Stereoempfang
griin auf.)
8. So lange abstimmen, bis:sich die FM-Abstimmanzeige inner-
halb der Mittelskala befindet und die Signalstarkeanzeige
ganz nach rechts ausschiagt.
9. Baf- und Héhenregler einstellen.
10. Mit dem Stereo-Balanceregler rechten und finken Kanal
ausbalancieren.
* Wird der Stereosender monaural gewiinscht, mu der
Betriebsartenwahler auf MONO-geschaltet werden.
EMPFANG VON MW-SENDUNGEN
1. Lautstarkeregler auf Minimum drehen. und dann den Netz-
schalter betatigen.
2. Lautsprecherpaar(e) wahlen.
3. Bandmonitorschalter auf SOURCE stellen.
4. Quellenwahlschalter auf AM stellen.
NOG wh
