Akai MPC Renaissance

36
COMANDI I/O E LIVELLO
43. INTERRUTTORE MIC/LINE / PHONO – Servirsi di questo interruttore per selezionare il tipo di dispositivo
collegato ai jack di ingresso MIC IN o PHONO IN al pannello posteriore. Se si utilizza un microfono o un
altro dispositivo audio a livello di linea collegato ai jack di ingresso MIC IN, selezionare MIC IN. Se si
utilizza un dispositivo a livello phono quale un giradischi collegato ai jack di ingresso PHONO IN,
selezionare PHONO IN.
44. REC GAIN – Servirsi di questa manopola per regolare il guadagno del segnale in ingresso dai jack MIC
IN o PHONO IN sul pannello posteriore. Monitorare il livello di registrazione visualizzando il misuratore di
livello (LED) posto al di sopra dell'INTERRUTTORE MIC/LINE/PHONO.
45. DIRECT MON – Servirsi di questa manopola per regolare l'equilibrio tra i segnali d'INGRESSO e COMP
nelle cuffie. Il segnale di INGRESSO è composto dai jack MIC IN o PHONO IN: girare la manopola verso
INPUT per il monitoraggio diretto a latenza zero. Il segnale COMP è la normale riproduzione del software.
Quando non si registra, consigliamo di girare del tutto la manopola, su COMP.
46. MAIN VOLUME – Servirsi di questa manopola per regolare il livello del volume dei jack di USCITA
STEREO.
47. VINTAGE MODE (modalità vintage) – Premere questo comando per commutare tra le modalità vintage
disponibili. Le configurazioni dell'MPC3000 e dell'MPC60 emulano i suoni di quegli MPC classici, mentre
la configurazione OTHER (altro) emula il suono di una drum machine di campionatura vintage. Quando
nessuno dei LED è acceso, la modalità Vintage è spenta.

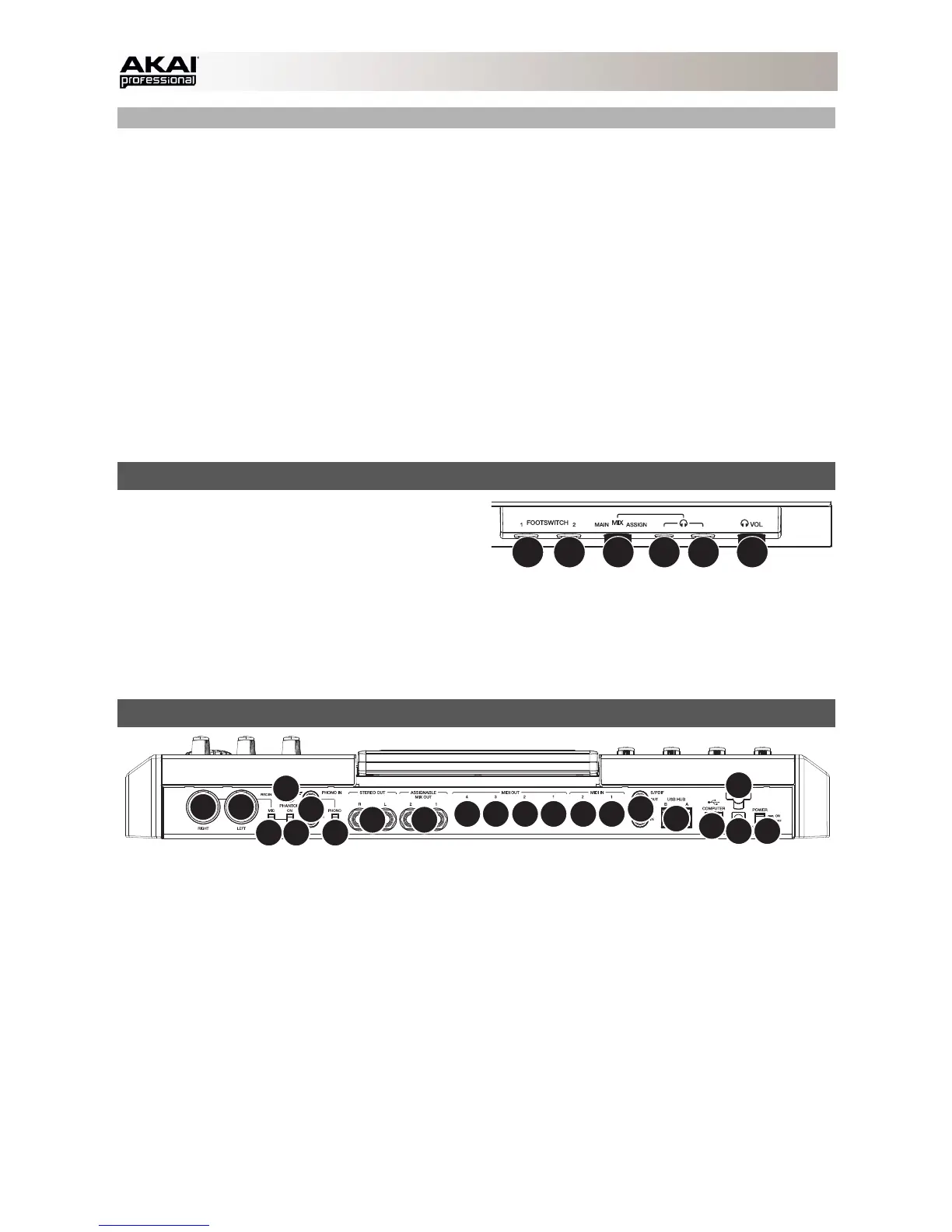

PANNELLO ANTERIORE
1. INGRESSI INTERRUTTORE A PEDALE –
Collegare interruttori a pedale TS da 1/4" opzionali
a questi ingressi.
2. MANOPOLA MIX – Servirsi di questa manopola
per regolare l'equilibrio tra i segnali MAIN e ASSIGN nelle cuffie. MAIN è un segnale mono derivante dalla
somma delle USCITE STEREO sinistra e destra. ASSIGN è un segnale mono derivante dalle USCITE
ASSIGNABLE MIX 1 e 2.
3. CUFFIE – Collegare le cuffie /(non in dotazione) a una di queste uscite TRS standard (da 1/8" o da 1/4").
Servirsi della MANOPOLA MIX per determinare quale segnale sentire in cuffia
4. VOLUME CUFFIE – Servirsi di questa manopola per regolare il volume delle cuffie.
PANNELLO POSTERIORE
1. INGRESSO DI ALIMENTAZIONE – Collegare il adattatore di alimentazione da 12V DC – 2A (polo
centrale positivo) a questo jack e quindi ad una presa eletttrica.
2. SICURA PER L'ADATTATORE DI ALIMENTAZIONE – Si può fissare il cavo dell’adattatore a questa
sicura per evitare che si scolleghi accidentalmente.
3. INTERRUTTORE DI ALIMENTAZIONE (POWER) --- Accende e spegne l'MPC Renaissance (on/off).
4. PORTA USB COMPUTER – Servirsi del cavo USB in dotazione per collegare questa porta ad una porta
USB libera del computer. Questo collegamento consente all'MPC Renaissance di inviare/ricevere dati
MIDI da/verso il software MPC.
5. USCITE HUB USB – Si possono collegare ulteriori dispositivi USB (controller, hard drive, ecc.) a queste
porte USB. Oltre ad essere un'interfaccia audio, queste porte consentono all'MPC REnaissance di
funzionare come un hub USB quando è acceso.
6. USCITA STEREO – Collegare queste uscite TRS da 1/4" al sistema di altoparlanti (non in dotazione). Il
segnale inviato a queste uscite è il mix principale. Nel software MPC è possibile impostare ciò che viene
convogliato a queste uscite nella scheda Program Mixer selezionando 1,2 come USCITA per uno o più
pad.
