An den Taschensender PT 45 können Sie sowohl dynamische Mikrofone anschließen als auch
Kondensatormikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten.
Selbstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard
anschließen.
Der PT 45 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich
von 500 MHz bis 865 MHz und kann auf bis zu 8 verschiedenen Trägerfrequenzen
umgeschaltet werden.
Bedienelemente
1 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei
Stellungen:
ON: Die Spannungsversorgung für den Sender ist
eingeschaltet.
MUTE: Das vom Mikrofon bzw. Instrument kommende
Audiosignal ist stumm geschaltet,
Spannungsversorgung und HF-Trägerfrequenz bleiben
jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist
ausgeschaltet.
2 Audio-Eingangsbuchse: 3-polige Mini-XLR-Buchse mit
Kontakten für Mikrofon- und Linepegel. Durch die
Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw.
des Gitarrenkabels MKG L werden automatisch die
richtigen Kontakte belegt.
3 Antenne: Fix montierte, flexible Antenne.
4 Display: Zeigt den eingestellten Sendekanal an.
5 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft
des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die
Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald
wie möglich gegen eine neue auszutauschen.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
6 Batteriefachdeckel mit integriertem Schraubendreher.
7 Sichtfenster: Durch das Sichtfenster können Sie jederzeit kontrollieren, ob sich eine
Batterie oder ein Akku im Batteriefach befindet.
8 Gürtelspange: Zum Befestigen des Taschensenders am Gürtel.
9 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes und bis zu 8 Trägerfrequenzen des Senders
angebracht.
10 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
11 GAIN: Mit diesem Regler können Sie die Empfindlichkeit vom Audioeingang an den Pegel
des angeschlossenen Mikrofons bzw. Instruments anpassen.
Taschensender PT 45

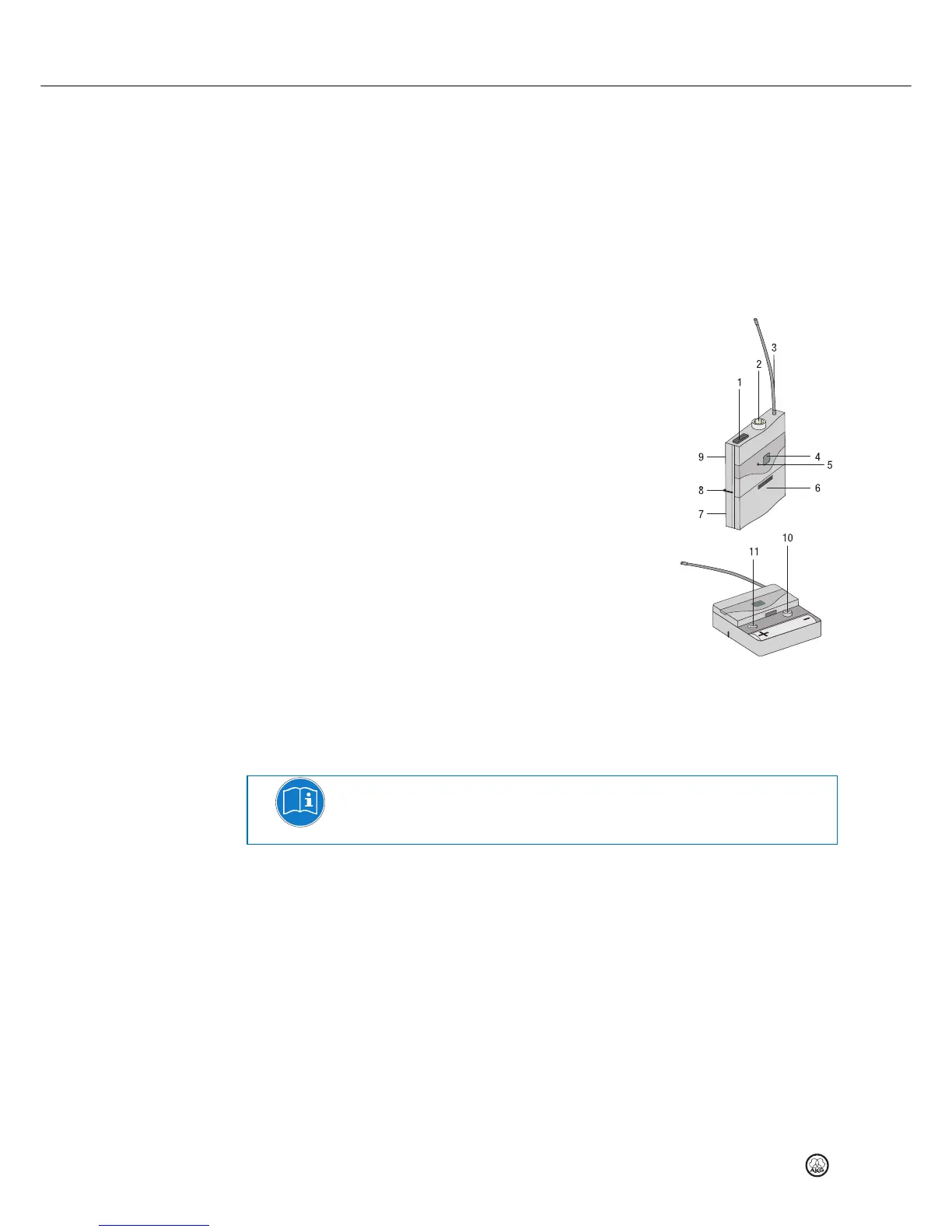

Abbildung 4: Bedienelemente
des Senders PT 45
