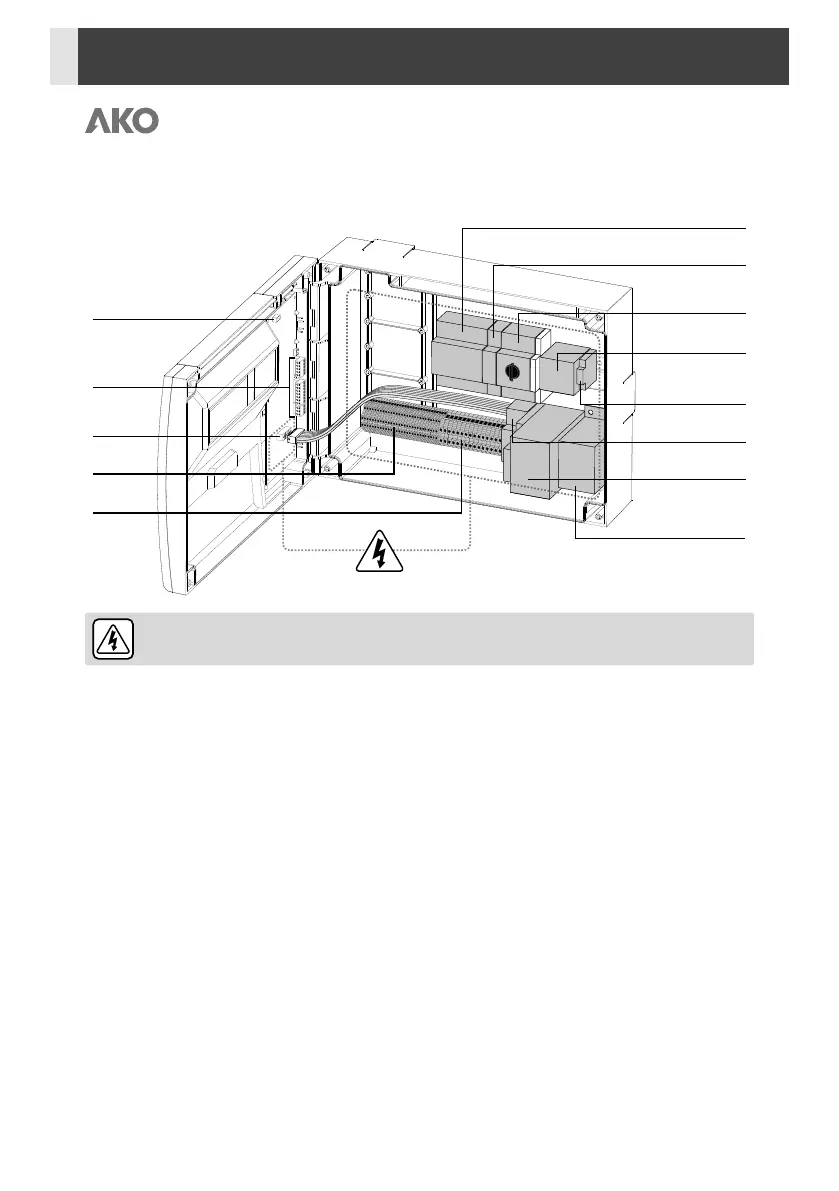

Localisation d'éléments
ATTENTION : Vérifiez que vous avez bien débranché l'alimentation de l'équipement avant de manipuler
l'équipement, différentes zones peuvent être sous tension.
Spécifications techniques
Tension affectée Un .......................................................................................................400 V~ ±10 % 50 Hz ±5 %
Tension affectée Ue .......................................................................................................230 V~ ±10 % 50 Hz ±5 %
Relais ALARME........................................................................................................................8A à 250V, cosj=1
Plage de température de la sonde ...............................................................................................–40,0 ºC à 99,9 ºC
Résolution, réglage et différentiel...................................................................................................................0,1ºC
Précision thermométrique.............................................................................................................................± 1 ºC
Précision de la sonde NTC à 25ºC................................................................................................................± 0,4 ºC
Entrée pour sonde NTC.........................................................................................................................AKO-15561
Puissance maximale absorbée dans la manœuvre............................................................................................30VA
Température ambiante de travail .........................................................................................................–5 ºC à 40 ºC
Température ambiante de stockage ...................................................................................................–30 ºC à 70 ºC
Catégorie de surtension..................................................................................................................II s/ EN 61439-1
Niveau de contamination ...............................................................................................................II s/ EN 61439-1
Degré de protection ........................................................................................................................................IP65
Dimensions .............................................................................................................400(An) x 300(Al) x 135(P) mm
Isolation double entre alimentation, circuit secondaire et sortie relais.
Autonomie enregistreur en cas de coupure d'alimentation électrique..........................................................48 heures
Batterie ......................................................................................................................Li-Polymer pour enregistreur
Type de montage.................................................................................................................................Intérieur fixe
Vibreur interne
Ensemble sous enrobant
Connecteur batterie
F1 : Magnétothermique
Q1 : Protection
de moteur
de compresseur
FM : Magnétothermique
de manœuvre
K2M : Contacteur
de dégivrage
F3 : Fusible transf.
d'isolation
(Selon modèle)
K1M : Contacteur
de compresseur
F2 : Fusible sortie
auxiliaire
T1 : Transformateur
d'isolation
(Selon modèle)
Connecteur
tuyau de
contrôle
Bornier
Monophasé
Bornier
Triphasé
Bornier de
contrôle
