AKO PROPlus 3PH - Página 6

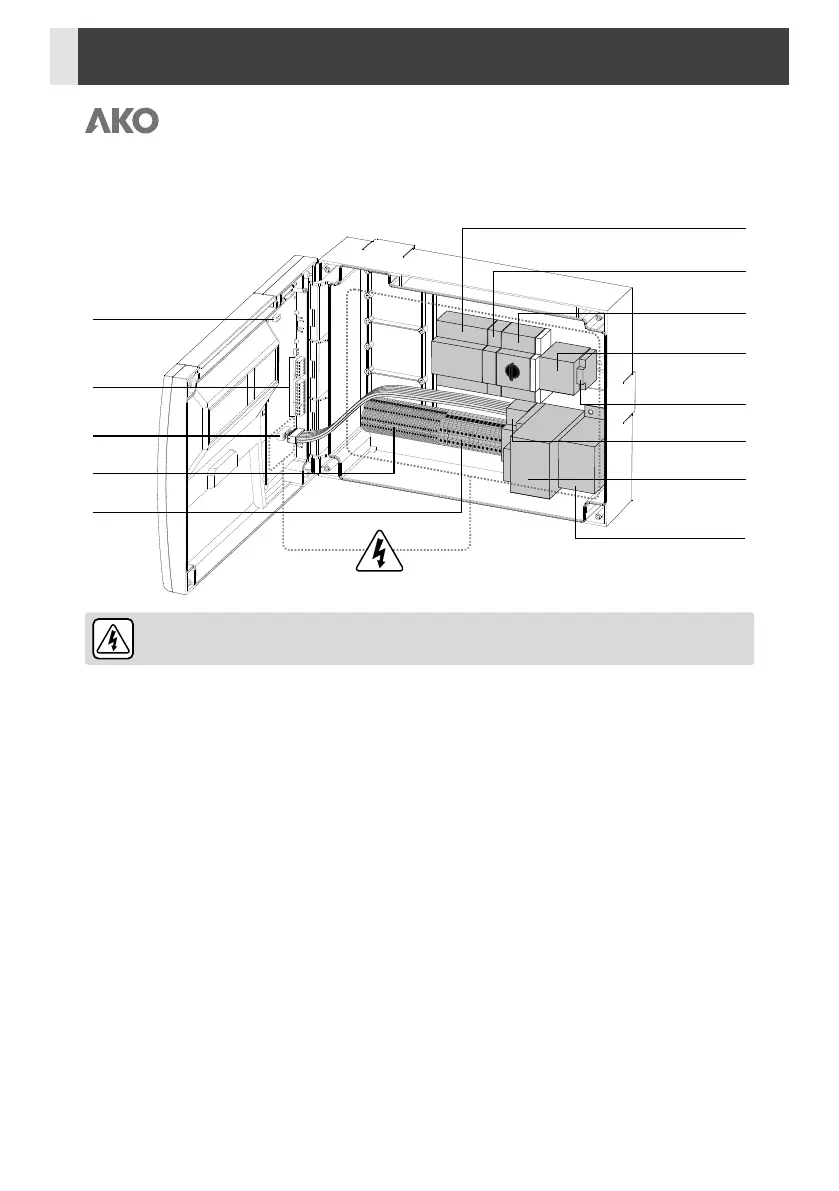

Localización de elementos
ATENCIÓN: Asegurese de desconectar la alimentación del equipo antes de manipular el equipo, diversas
zonas pueden tener tensión.
Conector batería
F1: Magnetotérmico
Q1: Guardamotor
de compresor
FM: Magnetotérmico
de maniobra
K2M: Contactor de
desescarche
F3: Fusible
transf. aislamiento
(Según modelo)
K1M: Contactor de
compresor
F2: Fusible
salida auxiliar
T1: Transformador de
aislamiento
(Según modelo)
Conector
manguera
de control
Bornero
Monofásico
Bornero
Trifásico
Bornero de
control
Especificaciones técnicas
Tensión asignada Un . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 V~ ±10 % 50 Hz ±5 %
Tensión asignada Ue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V~ ±10 % 50 Hz ±5 %
Relé ALARMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8A a 250V, cosj=1
Rango de temperatura de la sonda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40.0 ºC a 99.9 ºC
Resolución, ajuste y diferencial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1 ºC
Precisión termométrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 ºC
Precisión de la sonda NTC a 25 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 0.4 ºC
Entrada para sonda NTC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-15561
Potencia máxima absorbida en la maniobra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 VA
Temperatura ambiente de trabajo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -5 ºC a 40 ºC
Temperatura ambiente de almacenaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC a 70 ºC
Categoría de sobretensión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II s/ EN 61439-1
Grado de contaminación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II s/ EN 61439-1
Grado de protección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP65
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400(An) x 300(Al) x 135(P) mm
Aislamiento doble entre alimentación, circuito secundario y salida relé.
Autonomía registrador si falla el suministro eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 horas
Batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Li-Polymer para registrador
Tipo de montaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interior fijo
Zumbador interno
Conjunto bajo envolvente
6
