D
Original-Betriebsanleitung
10
AL-KO Schneefräsen

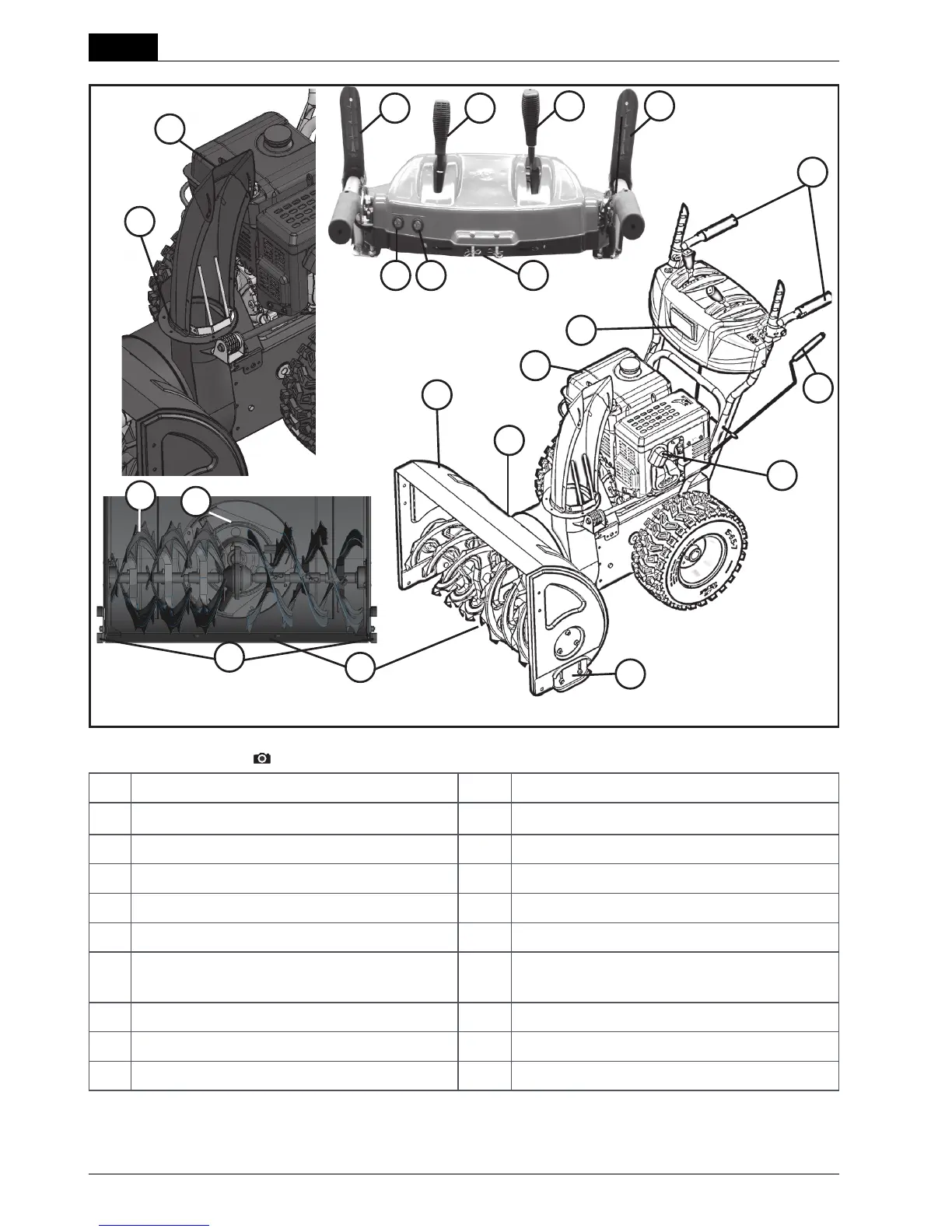

Produktübersicht 700E ( A)
1 Beheizbare Griffe 11 Beleuchtung
2 Schalter für Beleuchtung 12 Handkurbel zur Verstellung der Auswurfrichtung
3 Schalter für Griffheizung 13 Motor
4 Ersatz-Abscherbolzen 14 Schild
5 Kupplungshebel für den Schneckenantrieb 15 Reinigungswerkzeug (auf Schild befestigt)
6 Hebel zur Steuerung der Auswurfhöhe 16 Zündkerzenstecker
7 Gangwahlhebel,
6 Vorwärts- und 2 Rückwärtsgänge
17 Förderschnecke
8 Kupplungshebel für den Fahrantrieb 18 Wurfrad
9 Einstellung der Auswurfhöhe 19 Höhenverstellbare Gleitkufen
10 SchneeauswurfmitEingreifschutz 20 Räumplatte
A
65
3
1
14
16
17
19
15
2
11
12
18
10
19
87
9
4
13
20
