AL-KO 700e - Page 124

CZ
Originální návod k provozu
124
Sněhové frézy AL-KO

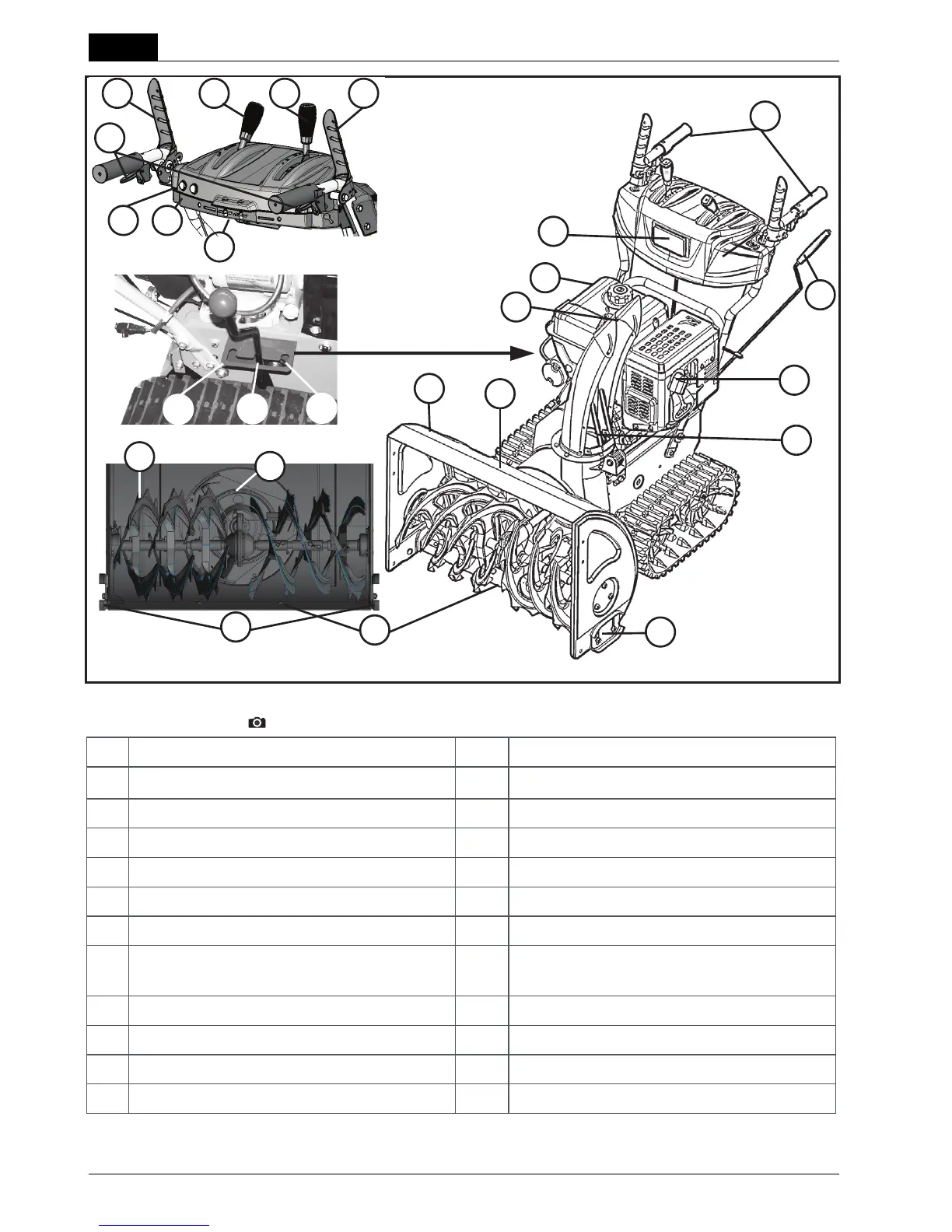

Pčehled výrobkč 760TE ( B)
1 Vyhřívanádržadla 13 Osvětlení
2 Spínačosvětlení 14 Ručníklikaprozměnuseřízenísměruvýhozu
3 Spínačvytápěnídržadel 15 Motor
4 Náhradníústřižnýkolík 16 Nastavení výšky výhozu
5 Sklopnápákaprořízenípásu* 17 Konektorzapalovacísvíčky
6 Spojková páka pro šnekový pohon 18 Ochranný štít
7 Páka pro ovládání výšky výhozu 19 Čisticínástroj(upevněnýnaochrannémštítu)
8 Voličpřevodovéhostupně,6rychlostníchstupňů
prochodvpředa2prochodvzad
20 Výhozsněhuskontaktníochranou
9 Spojková páka pro pohon pojezdu 21 Pásový dopravník
10 Nastavení „Hustý sníh“ * 22 Kolo výhozu
11 Nastavení„Normal“* 23 Výškověnastavitelnéližiny
12 Nastavení „Transport“ * 24 Odklízecí deska
* jen 760TE
B
76
16
3
4
2
8
13
20
21
22
23
1
9
18
17
19
14
15
10
11
12
23
24
5
