Tabelle 3: Komponenten der Sensoreinheit
4.2.1 U-Bügel und Montagemast montieren
Um die U-Bügel zur Befestigung der Sensoreinheit an einem Mast zu
montieren, muss eine Metallplatte zur Aufnahme der Enden der U-Bügel
angebracht werden. Die Metallplatte (Abbildung 2) verfügt über vier
Bohrungen, durch die die Enden der beiden U-Bügel passen. Die Platte selbst
wird in eine Nut an der Unterseite der Sensoreinheit geschoben. Beachten Sie,
dass die eine Seite der Platte eine gerade Kante hat (die in die Nut der
Sensoreinheit geschoben wird), während die Kante auf der anderen Seite in
einem 90°-Winkel umgebogen ist und eine Rundung aufweist (die am
Montagemast anliegen wird). Wenn Sie die Metallplatte in die Nut eingesetzt
haben,, entfernen Sie die Muttern von den U-Bügeln und stecken Sie die
beiden U-Bügel durch die entsprechenden Bohrungen in der Metallplatte
(siehe Abbildung 2).

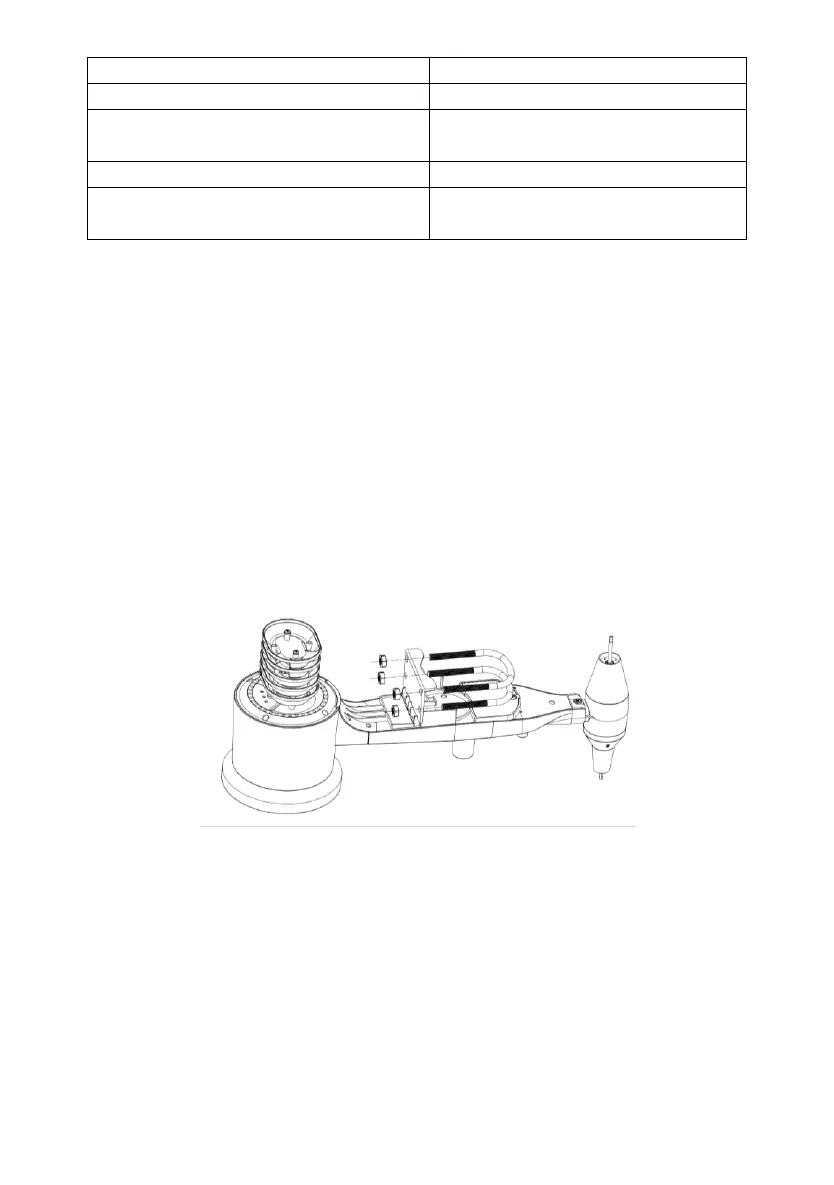

Abbildung 2: Montage der U-Bügel
Schrauben Sie die Muttern locker auf die Enden der U-Bügel auf. Diese
werden später bei der Endmontage festgezogen. Die Endmontage ist in
Abbildung 3 dargestellt.
