19

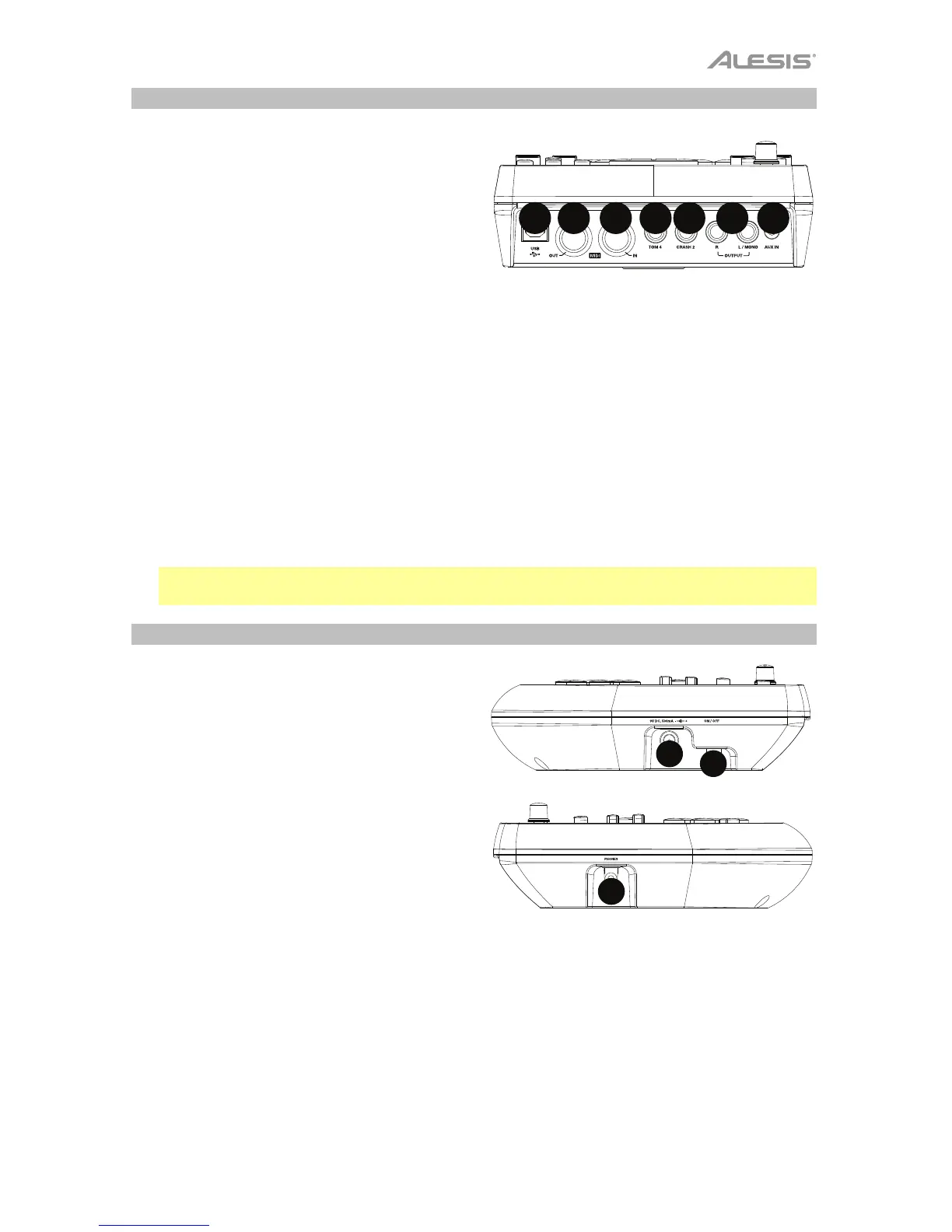

Panneau supérieur
1. Sorties : Utilisez des câbles TRS 1/4 po
(6,35 mm) standards afin de brancher ces
sorties à un haut-parleur ou à un système
de sonorisation. Le niveau de ces sorties
est commandé par le bouton Volume.
2. Entrée Aux : Utilisez un câble 1/8 po (3,5
mm) standard afin de brancher cette entrée
à un lecteur audio (lecteur MP3, lecteur CD,
etc.). Ce signal audio sera transmis aux sorties Output et Phones. Durant
l’enregistrement, le signal de cette entrée n’est pas enregistré.
3. Entrée Tom 4 : Utilisez un câble TRS 1/4 po (6,35 mm) standard afin de brancher cette
entrée à un pad supplémentaire qui permettra de déclencher le son Tom 4.
4. Entrée Crash 2 : Utilisez un câble TRS 1/4 po (6,35 mm) standard afin de brancher cette
entrée à un pad supplémentaire qui permettra de déclencher le son Crash 2.
5. Sortie MIDI : Utilisez un câble MIDI à cinq broches afin de brancher cette sortie à l’entrée
MIDI IN d’un appareil MIDI externe.
6. Entrée MIDI : Utilisez un câble MIDI à cinq broches afin de brancher cette entrée à la
sortie MIDI OUT d’un appareil MIDI externe.
7. USB MIDI : Ce connecteur permet d’envoyer des données MIDI vers un ordinateur.
Utilisez un cable USB (vendu séparément) afin de brancher le module au port USB de
votre ordinateur.
Remarque : Uniquement les données MIDI sont transmises via cette connexion, aucun
signal audio.
Panneaux de côté
1. Entrée d’alimentation : Branchez le câble
d'alimentation (9 CC, 500 mA, fiche à
centre positif) inclus à cette entrée, puis
branchez l’extrémité à une prise secteur.
2. Interrupteur d’alimentation : Appuyez
cette touche afin de mettre le module sous
tension. Maintenez cette touche enfoncée
pendant 1 seconde afin de mettre le
module hors tension.
3. Sortie casque : Cette sortie permet de
brancher un casque d'écoute 1/8 po (3,5
mm).
Remarque : Pour économiser de l'énergie, le module s'éteint automatiquement après 30
minutes d'inactivité. Si vous désirez désactiver cette fonction ou modifier le délai de mise hors
tension automatique, procédez comme suit :
1. Mettez le module de percussion sous tension.
2. Appuyez sur Utility.
3. Utilisez les touches < / > pour sélectionner Power Page (POW).
4. Utilisez les touches < / > pour modifier le délai de mise hors tension automatique (30
minutes, 60 minutes ou désactivée (OFF).
1
23
4
5
6
7
1
2
3
