Alesis Q49 - Schéma de Connexion; Caractéristiques du Panneau Arrière

9
INTRODUCTION
Ce guide d’utilisation simplifié vous propose une vue d’ensemble des fonctions et des caractéristiques du
Q49. Vous trouverez dans ce guide les instructions de raccordement et d’utilisation du Q49. Amusez-vous
bien!

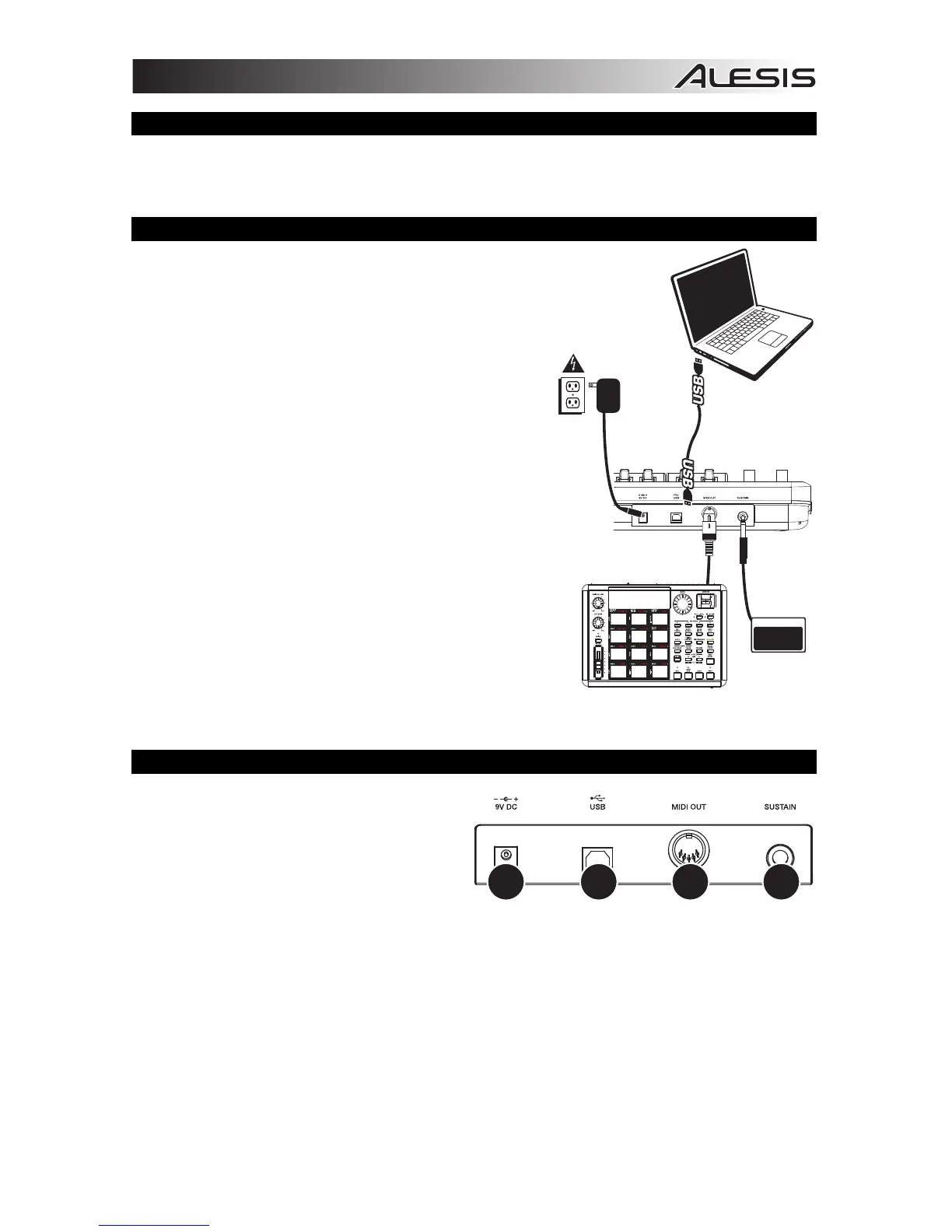

SCHÉMA DE CONNEXION
Veuillez vous reporter aux consignes suivantes pour le
raccordement du Q49.
1. Branchez un câble USB de l’ordinateur au Q49. L’appareil
sera alimenté par la connexion USB. Cependant, si vous
ne désirez pas utiliser un ordinateur ou si vous préférez
que le Q49 soit alimenté directement, vous pouvez utiliser
un adaptateur d'alimentation 9 V c.c 500 mA à centre
positif.
2. Si vous désirez utiliser un module de son externe,
branchez un câble MIDI à 5 broches de la sortie MIDI (MIDI
OUT) du clavier à l’entrée MIDI de l’appareil externe.
CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
1. ENTRÉE D’ALIMENTATION – Branchez un
adaptateur 9 V c.c. 500 mA à centre positif
(non inclus) si vous ne désirez pas alimenter
le Q49 via la connexion USB.
2. CONNEXION USB – Branchez un câble USB
standard dans cette sortie et l'autre extrémité
dans le port USB d'un ordinateur. Le port
USB de l'ordinateur permet d’alimenter le Q49. Cette connexion sert à envoyer et recevoir des
données MIDI de votre ordinateur et peut être utilisée pour envoyer des données MIDI de votre
ordinateur à un appareil externe branché à la sortie (MIDI OUT) du Q49.
3. SORTIE MIDI - Vous pouvez brancher un câble MIDI à cinq broches à cette sortie et à l’entrée MIDI IN
d’un appareil externe. .
4. ENTRÉE DE PÉDALE DE SOUTIEN (SUSTAIN) – Cette entrée permet de brancher une pédale TS de
1/4 po.
1
234
MODULE DE SON EXTERNE
(non inclus)
ORDINATEUR
(non inclus)
PÉDALE DE
SOUTIEN
(non inclus)
