Alesis SamplePad - Contenido de la Caja; Diagrama de Conexión

7
CONTENIDO DE LA CAJA
 SamplePad
 Adaptador de alimentación
 Guía de inicio rápido
 Folleto de instrucciones de seguridad e información sobre la garantía

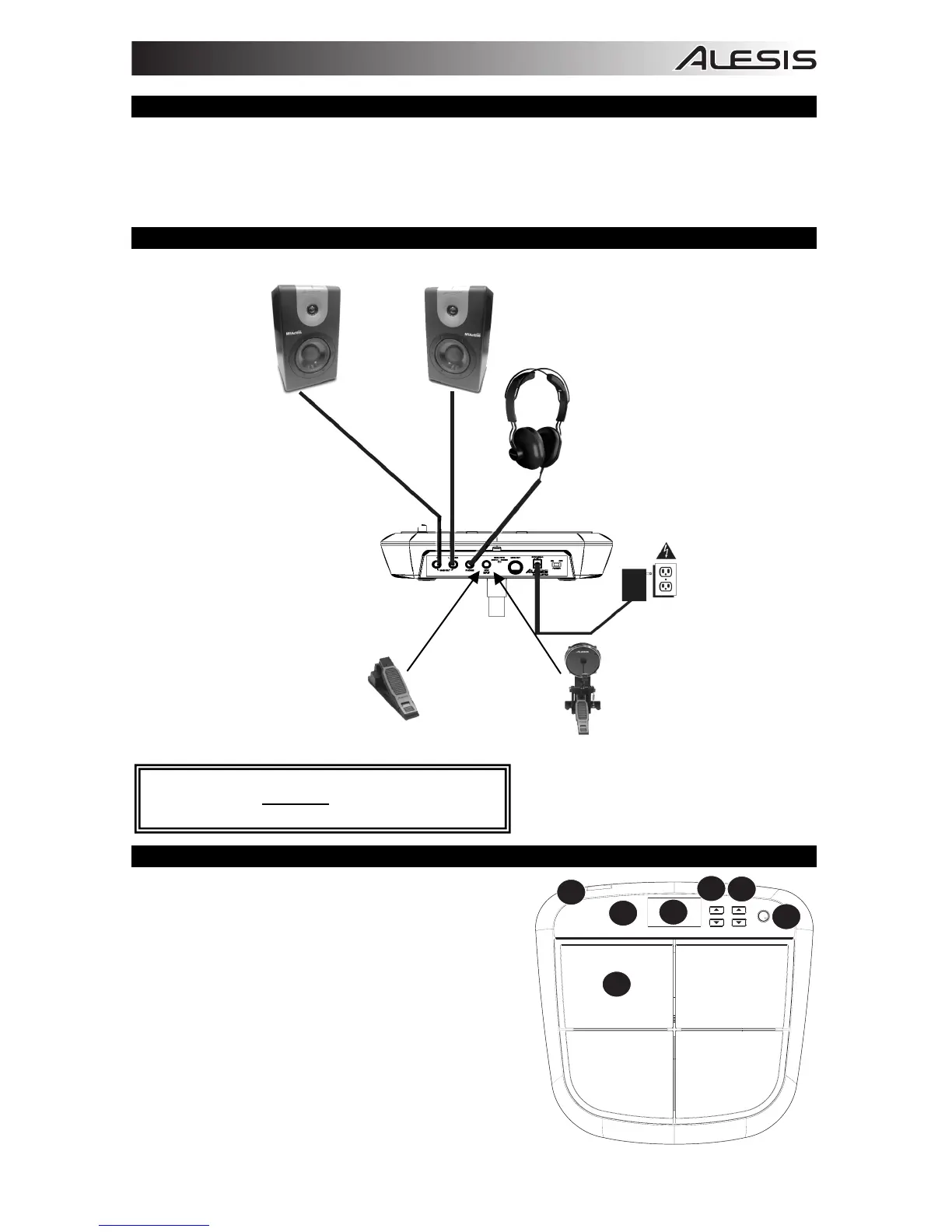

DIAGRAMA DE CONEXIÓN
CARACTERÍSTICAS DEL PANEL SUPERIOR
1. PAD – Golpee estos pads de una sola zona con una
baqueta.
2. VOLUMEN – Permite ajustar el nivel de volumen.
3. LCD – Muestra los parámetros y otras operaciones en
ejecución en ese momento.
4. VALOR +/- – Permite disminuir o aumentar el valor de cada
parámetro.
5. SELECCIÓN +/- – Permite recorrer los modos disponibles.
6. INTERRUPTOR TIPO KICK – Ajuste este interruptor para
seleccionar el tipo de disparo de kick (bombo) externo (se
vende por separado) que va a usar con la unidad.
Seleccione "SWITCH" si va a usar un pedal con interruptor
o interruptor de pie. Seleccione "TRIGGER" si va a usar un
disparador de tambor acústico, pad o pedal sensible a la
velocidad.
7. RANURA PARA TARJETA SD – Permite reproducir un
archivo .Wav desde la tarjeta SD.
ADVERTENCIA: Colóquese los auriculares o encienda
sus altavoces sólo DESPUÉS
de encender el
SamplePad.
O
AURICULARES*
ALTAVOCES*
SUMINISTRO ELÉCTRICO
MONTAJE
DEL
MÓDULO*
PAD DE KICK
(BOMBO)*
("TRIGGER")
INTERRUPTOR DE
PEDAL*
("SWITCH")
1
2
3
4
5
6
7
* Se vende por separado
