12

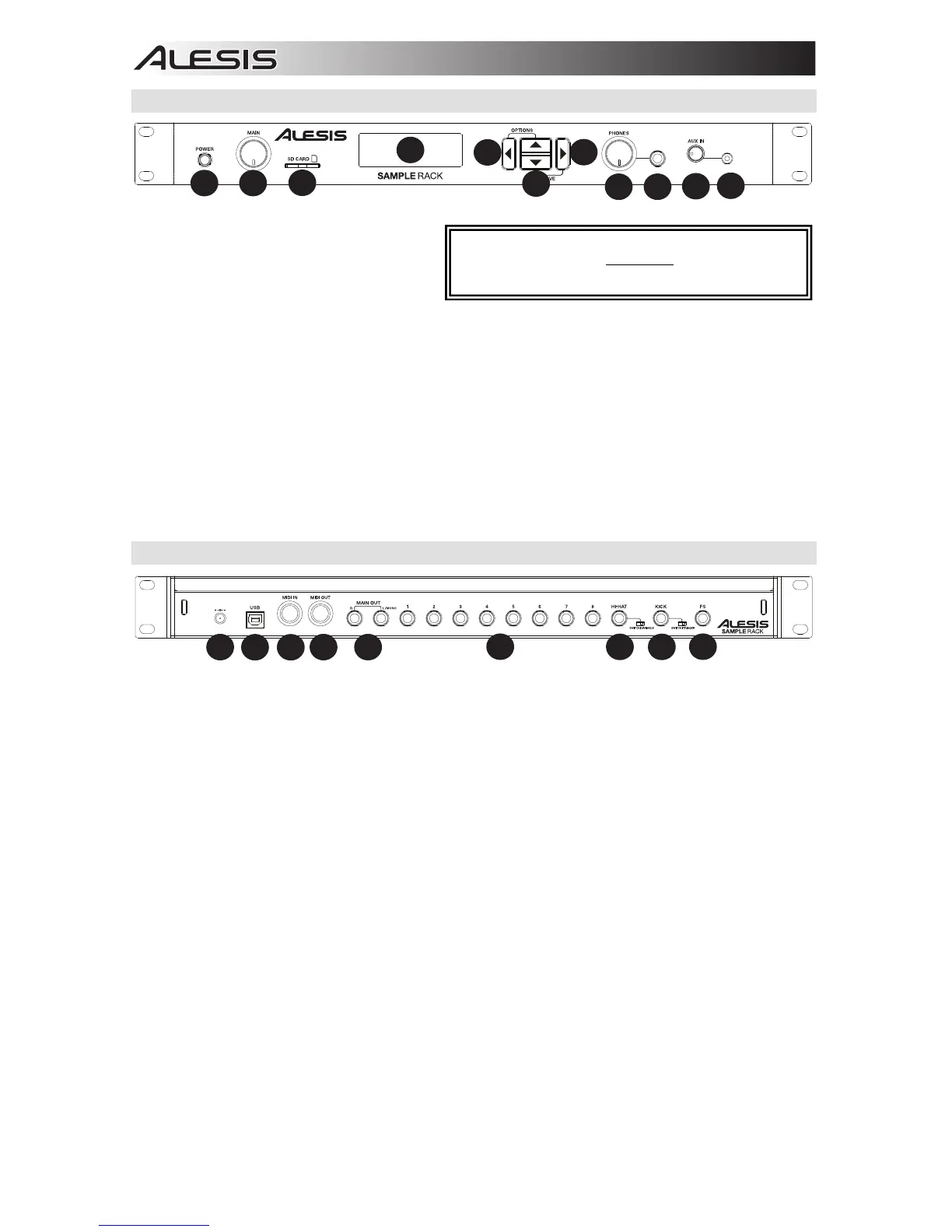

Características del panel frontal
1. Interruptor de encendido - Pulse este
botón para encender el SampleRack.
Mantenga pulsado este botón durante dos
segundos y suéltelo para apagar el
SampleRack.
2. Volumen principal - Ajusta el volumen
general de la salida Main Out.
3. Ranura para tarjetas SD - Inserte en esta ranura una tarjeta SD estándar (no incluida) que contenga
muestras .WAV.
4. LCD - Muestra los parámetros y otras operaciones en ejecución en ese momento.
5. Cursor izquierdo - Pulse este botón para disminuir el valor del parámetro.
6. Cursor arriba/abajo - Pulse estos botones para desplazarse hacia arriba y abajo a través de los parámetros u
opciones del menú disponibles.
7. Cursor derecho - Pulse este botón para aumentar el valor del parámetro o entrar a un submenú.
8. Volumen de los auriculares - Ajusta el volumen general de la salida Phones Out.
9. Salida para auriculares - Conecte un par de auriculares de 1/4 pulg. a esta salida.
10. Volumen de la entrada auxiliar - Ajusta el nivel del dispositivo conectado a la entrada auxiliar.
11. Entrada auxiliar - Conecte a esta entrada un teléfono, un reproductor de CD o un reproductor de medios
mediante un cable estéreo de 1/8 pulg.
Características del panel trasero
1. Entrada de CC - Conecte aquí el adaptador de alimentación incluido y conecte luego el adaptador al
tomacorriente de pared.
2. Puerto USB/MIDI - Conecte el SampleRack a un ordenador para enviar y recibir datos MIDI o para cargar
muestras en la tarjeta SD.
3. Entrada MIDI - Utilice un cable MIDI estándar de cinco patillas para conectar esta entrada a la SALIDA MIDI
de un dispositivo MIDI externo.
4. Salida MIDI - Utilice un cable MIDI estándar de cinco patillas para conectar esta salida a la ENTRADA MIDI de
un dispositivo MIDI externo.
5. Salida principal - Utilice cables TRS de 1/4 pulg. estándar para conectar esta salida a un altavoz o sistema
amplificador. (Para lograr sonido monofónico, conecte un cable sólo a la salida izquierda.)
6. Entradas de disparo - Conecte los disparadores de su batería a las entradas de disparo apropiadas. Tenga
en cuenta que los pads o platillos de zona doble (por ej., un tambor con zonas de parche y borde o un platillo
que puede producir sonidos de arco y campana o efecto "choke") requieren cables TRS para disparar ambas
zonas.
7. Entrada de Hi-Hat - Conecte aquí un pedal de Hi-Hat mediante un cable TS de 1/4 pulg. para utilizar esta
entrada para controlar la posición de un Hi-Hat al tocar. Seleccione "SWITCH" si está usando un interruptor de
pedal estándar. Seleccione "VARIABLE" si está usando un pedal de hi-hat variable.
Recomendamos usar el
pedal Alesis DMHat Pedal con el SampleRack.
8. Entrada del pedal de bombo - Conecte aquí un disparador de bombo o interruptor de pedal mediante un
cable TS de 1/4 pulg. para utilizar esta entrada como disparador de bombo al tocar. Seleccione "SWITCH" si
está utilizando un interruptor de pedal o un interruptor disparador. Seleccione "TRIGGER" si está usando un
pedal sensible a la velocidad o un disparador de bombo sensible a la velocidad.
9. Entrada del interruptor de pedal - Conecte aquí un interruptor de pedal estándar TS de 1/4 pulg. de un sólo
botón o TRS de 1/4 pulg. de dos botones para controlar las funciones asignadas en el menú de opciones del
interruptor de pedal.
ADVERTENCIA: Colóquese los auriculares o encienda
sus altavoces sólo DESPUÉS de encender el
SampleRack.
DC IN
9V DC 500mA
SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL
