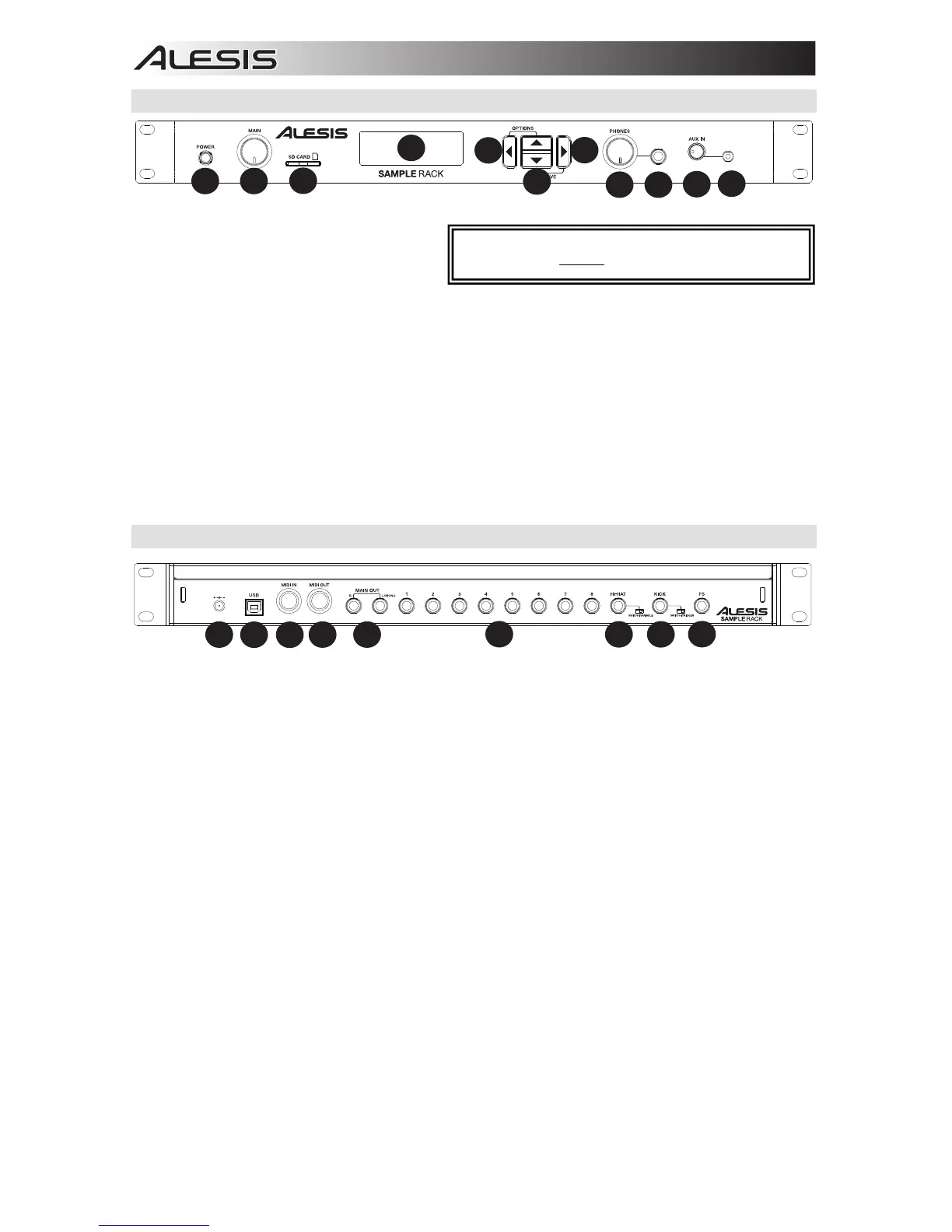

Caratteristiche pannello anteriore
1. Interruttore di alimentazione Power -
Premere questo tasto per accendere il
SampleRack. Tenere questo tasto premuto
per due secondi e rilasciarlo per spegnere il
SampleRack.
2. Volume Main - Regola il livello del volume dell’uscita principale.
3. Slot scheda SD - Inserire una scheda SD standard (non in dotazione) contenente campioni .WAV in questa
slot.
4. LCD - Mostra a display i parametri correnti e altre operazioni.
5. Cursore sinistro - Premere questo tasto per ridurre il valore di un parametro.
6. Cursore su/giù - Premere questi tasti per muoversi verso l'alto e verso il basso lungo i parametri o le opzioni
del menu disponibili.
7. Cursore destro - Premere questo tasto per aumentare il valore di un parametro o per entrare in un sottomenu.
8. Volume cuffie - Regola il livello del volume dell’uscita cuffie.
9. Uscita cuffie - Collegare cuffie da 1/4" a questa uscita.
10. Volume aux In - Regola il livello del dispositivo collegato all'ingresso Aux.
11. Ingresso Aux - Collegare un telefono, un lettore CD o un media player a questo ingresso servendosi di un
cavo stereo da 1/8".
Caratteristiche pannello posteriore
1. Ingresso CC - Collegare l’adattatore di alimentazione in dotazione a questo livello, quindi collegarlo ad una
presa elettrica a parete.
2. Porta USB/MIDI Port - Collegare il SampleRack a un computer per inviare e ricevere dati MIDI o caricare
campioni sulla scheda SD.
3. MIDI In - Servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso all'uscita MIDI OUT di
un dispositivo MIDI esterno.
4. MIDI Out (uscita MIDI) - Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita
all’ingresso MIDI di un dispositivo MIDI esterno.
5. Uscita Main - Servirsi di cavi standard da 1/4" per collegare questa uscita a un altoparlante o a un sistema di
amplificazione. (Per ottenere un suono mono, collegare un solo cavo all'uscita di sinistra.)
6. Ingressi Trigger - Collegare i trigger del set batteria agli ingressi adeguati a questo livello. Va notato che pad o
piatti a doppia zona (ad es. una percussione con zone di testata e rullante o un piatto con suoni arco e
campana o choke) richiederanno cavi TRS per attivare entrambe le zone.
7. Ingresso Hi-Hat - Collegare un pedale Hi-Hat a questo livello servendosi di un cavo TS da 1/4" per utilizzare
questo ingresso per controllare la posizione di un Hi-Hat mentre si suona. Selezionare "SWITCH" se si utilizza
un interruttore a pedale standard. Selezionare "VARIABLE" se si utilizza un pedale hi-hat variabile.
Si consiglia
l'uso del pedale Alesis DMHat con il SampleRack.
8. Ingresso pedale grancassa - Collegare un trigger di grancassa o un interruttore a pedale a questo livello
servendosi di un cavo TS da 1/4" per utilizzare questo ingresso come trigger di grancassa durante la
riproduzione. Selezionare "SWITCH" se si utilizza un interruttore a pedale o un trigger a interruttore.
Selezionare "TRIGGER" se si utilizza un pedale sensibile alla velocità o un trigger di grancassa sensibile alla
velocità.
9. Ingresso interruttore a pedale - Collegare un interruttore a pedale standard TS da 1/4" a tasto singolo o un
interruttore a pedale TRS da 1/4" a doppio tasto per controllare le funzioni assegnate nel menu opzioni
interruttore a pedale.
AVVERTENZA: indossare le cuffie o accendere gli
altoparlanti solo DOPO aver acceso il SampleRack.
