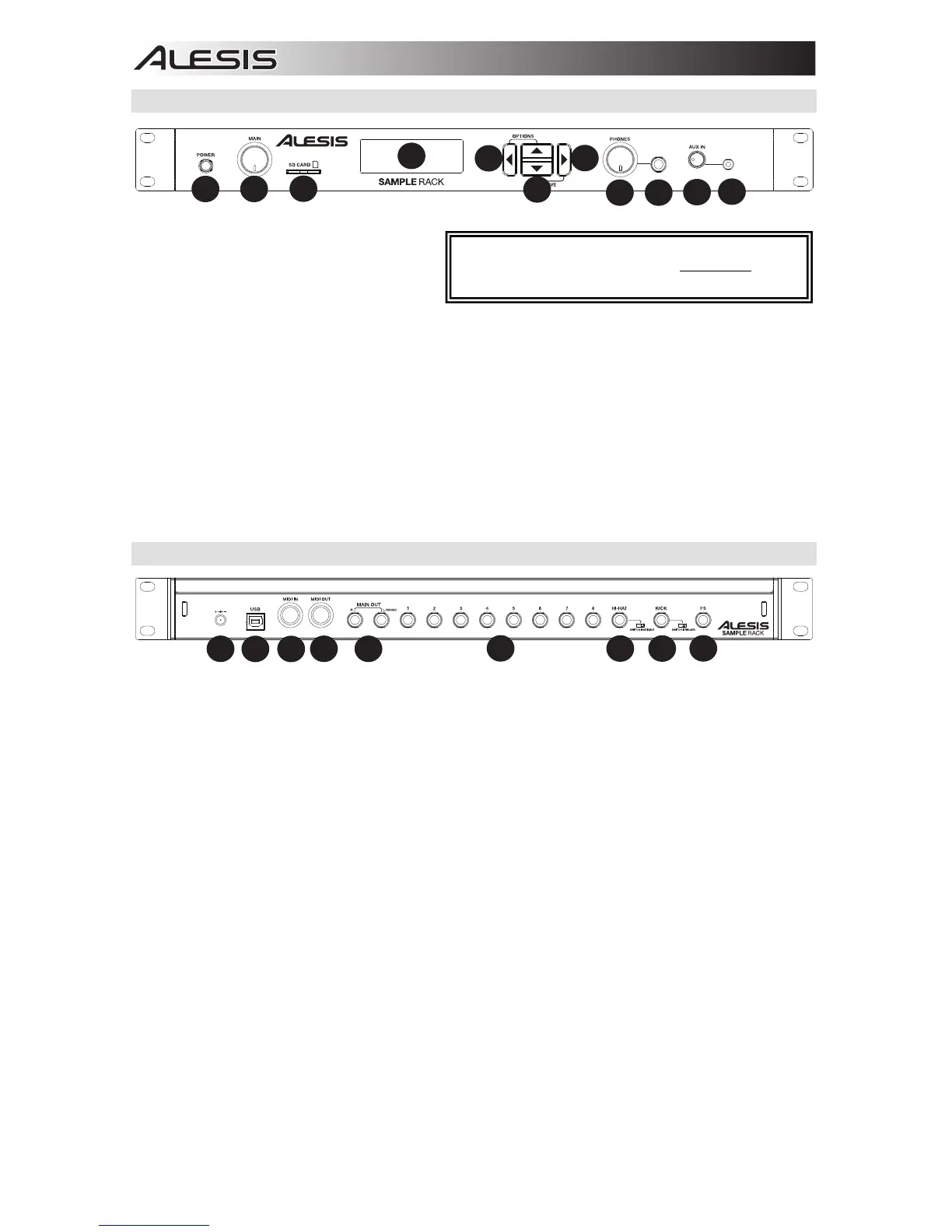

Elemente der Vorderseite
1. Ein-/Ausschalter - Drücken dieser Taste,
um SampleRack ein- und auszuschalten.
Halten Sie diese Taste zwei Sekunden lang
gedrückt, um SampleRack auszuschalten.
2. Gesamtlautstärke - Regelt den
Gesamtlautstärkepegel für den Hauptausgang.
3. SD-Kartensteckplatz - Stecken Sie eine handelsübliche SD-Karte (nicht im Lieferumfang enthalten) in diesen
Steckplatz, auf der .WAV-Samples gespeichert sind.
4. LCD - Zeigt die aktuellen Parameter und andere Abläufe an.
5. Cursor Links - Drücken Sie diese Taste, um den Wert eines Parameters zu verringern.
6. Cursor Aufwärts/Abwärts - Drücken Sie diese Tasten, um durch die verfügbaren Parameter oder
Menüoptionen zu navigieren.
7. Cursor Rechts - Drücken Sie diese Taste, um den Wert eines Parameters zu erhöhen oder in ein Untermenü
zu wechseln.
8. Kopfhörerlautstärke - Passt den Pegel des Kopfhörerausgangs an.
9. Kopfhörerausgang - Schließen Sie ein 1/4"-Kopfhörerpaar an diesen Ausgang an.
10. Aux In Pegel - Stellt den Pegel des Geräts ein, das an den Aux-Eingang angeschlossen ist.
11. Aux In - Schließen Sie Telefon, CD-Player oder Media-Player über ein 1/8"-Stereokabel an diesen Eingang an.
Elemente der Rückseite
1. DC-Eingang - Verbinden Sie das mitgelieferte Netzteil hier und schließen es dann an eine Steckdose an.
2. USB/MIDI-Anschluss - Verbinden Sie SampleRack mit einem Computer, um MIDI-Daten zu senden oder zu
empfangen oder Samples auf die SD-Karte zu laden.
3. MIDI In - Verwenden Sie ein handelsübliches, fünf-poliges MIDI-Kabel, um diesen Eingang mit dem MIDI Out
eines externen MIDI-Geräts anzuschließen.
4. MIDI Out - Verwenden Sie ein handelsübliches MIDI-Kabel mit 5 Pins, um diesen Ausgang mit dem MIDI IN
eines externen MIDI-Geräts zu verbinden.
5. Hauptausgang - Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an Ihre Lautsprecher oder Ihr
Verstärkersystem anzuschließen. (Für Mono schließen Sie nur ein Kabel an den linken Ausgang an.)
6. Trigger Inputs - Trigger des Schlagzeugs an die entsprechenden Eingänge anschließen. Bitte beachten Sie,
dass Dual-Zonen-Pads oder Becken (z.B. eine Drum mit Head- und Rim-Zonen oder ein Becken mit Bow-,
Bell- oder Choke-Sounds) TRS-Kabel erfordern, um beide Zonen zu triggern.
7. Hi-Hat Eingang - Schließen Sie ein hier Hi-Hat-Pedal mit einem 1/4" TS-Kabel an, um die Position der Hi-Hat
beim Spielen zu steuern. Wählen Sie "SWITCH", wenn Sie einen Standard-Fußschalter verwenden. Wählen
Sie "VARIABLE", wenn Sie ein variables Hi-Hat-Pedal verwenden.
Wir empfehlen, Ihr Gerät mit dem Alesis
DMHat Pedal zu verwenden.
8. Kick-Pedal-Eingang - Schließen Sie hier einen Kick-Trigger oder Fußschalter mit einem 1/4"-TS-Kabel an, um
diesen Eingang als Kick-Trigger beim Spielen zu verwenden. Wählen Sie "SWITCH", wenn Sie einen Switch-
Trigger oder einen Fußschalter verwenden. Wählen Sie "TRIGGER", wenn Sie ein anschlagdynamisches
Pedal oder einen anschlagdynamischen Kick-Trigger verwenden.
9. Fußschaltereingang - Schließen Sie einen handelsüblichen 1/4" TS Eintasten- oder einen 1/4" TRS
Zweitastenfußschalter an, um Funktionen zu steuern, die im Fußschalter-Optionsmenü zugeordnet wurden.
DC IN
9V DC 500mA
SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL
