P.26
STROMVERSORGUNG
Bitte verwenden Sie das mitgelieferte Netzteil und beachten Sie, dass die Spannung und Frequenz des Net-
zanschlusses mit der auf dem Gerät angegebenen Spannung und Frequenz übereinstimmen. Jedes Gerät sollte
separat angeschlossen werden, damit es einzeln gesteuert werden kann.

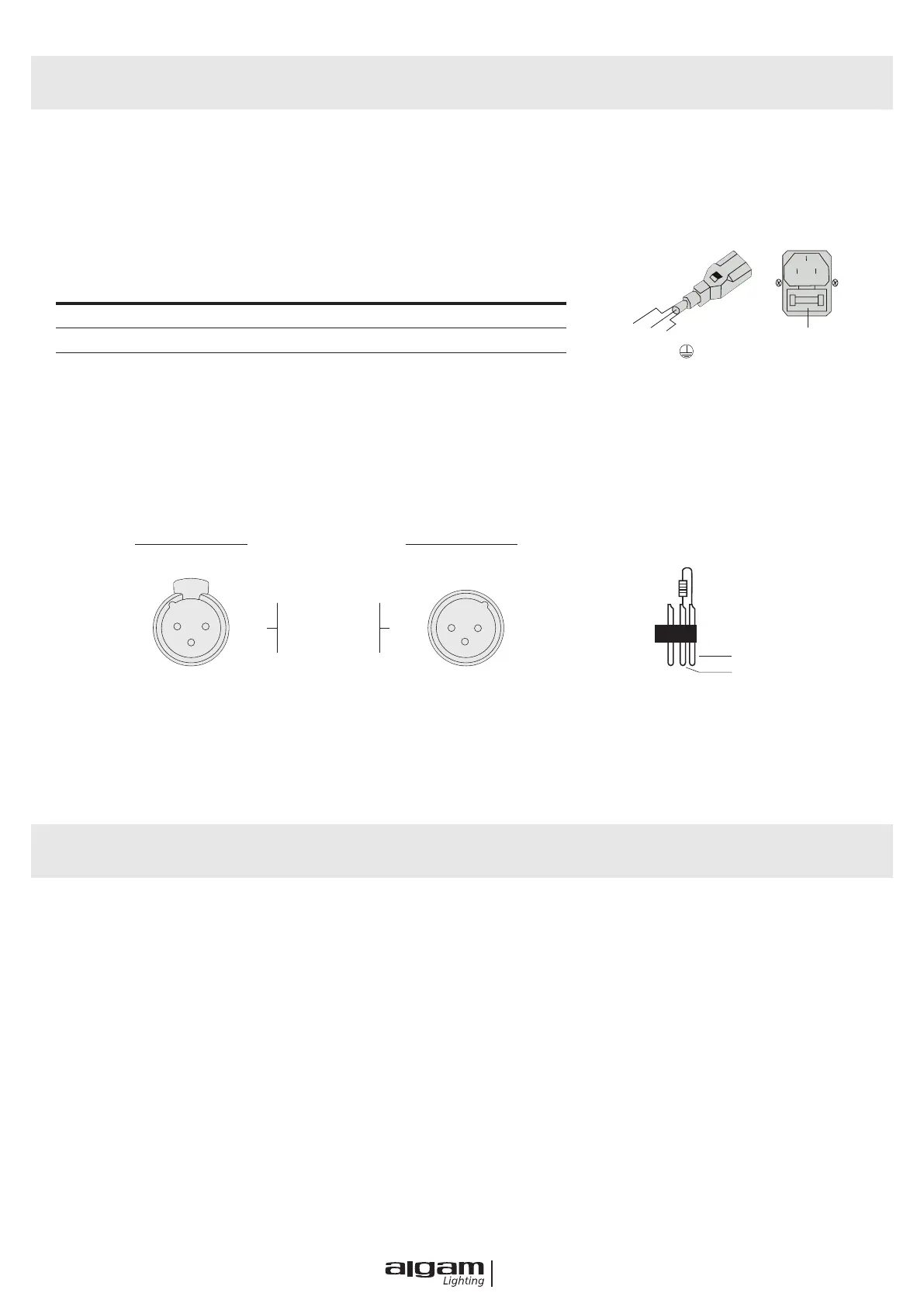

KABELSPEZIFIKATIONEN
DMX-VERBINDUNG
Die DMX-Verbindung Ihres Geräts mit Ihrer Konsole muss mit einem hochwertigen abgeschirmten Kabel herges-
tellt werden.
In professionellen Anwendungen schreibt der DMX512-Standard vor, dass am letzten DMX-Gerät in der Kette
ein "DMX-Terminator" vorhanden sein muss, um die Signal-Schleife korrekt abzuschließen. Dieser Terminator
besteht aus einem 120-Ohm-Widerstand, der zwischen Pin 2 und Pin 3 des XLR-Anschlusses platziert wird.
INBETRIEBNAHME
FUSELEN
Achtung! Die Installation darf ausschließlich von qualiziertem Fachpersonal durchgeführt werden. Eine un-
sachgemäße Installation kann zu schweren Verletzungen und/oder Sachschäden führen. Das Rigging über Kopf
erfordert umfangreiche Erfahrung! Die zulässigen Traglasten müssen eingehalten werden, zertizierte Instal-
lationsmaterialien sollten verwendet werden, das installierte Gerät sollte regelmäßig auf Sicherheit überprüft
werden.
RIGGING
KABEL (EU) KABEL (US) PIN INTERNATIONAL
Braun Schwarz Live (Phase) L
Hellblau Weiß Neutral N
Gelb/Grün Gelb/Grün Erdung
1
2
3
1
2
3
DMX-AUSGANG
XLR-Montagebuchsen (Rückansicht) XLR-Montagestecker (Rückansicht)
DMX-EINGANG
1 ∙ Shield
2 ∙ Shield (-)
3 ∙ Shield (+)
PIN3
PIN2
