Algam Lighting SPIDER TRI 912 - Conexión DMX; Montaje; Puesta en Marcha; Suministro Eléctrico

P.36
El dispositivo debe ser instalado por una persona calicada y ubicado fuera del alcance del público. Este dispo-
sitivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar
el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo
debe ser asegurada con una eslinga de seguridad. La estructura debe poder soportar al menos 10 veces el peso
del dispositivo colgado.

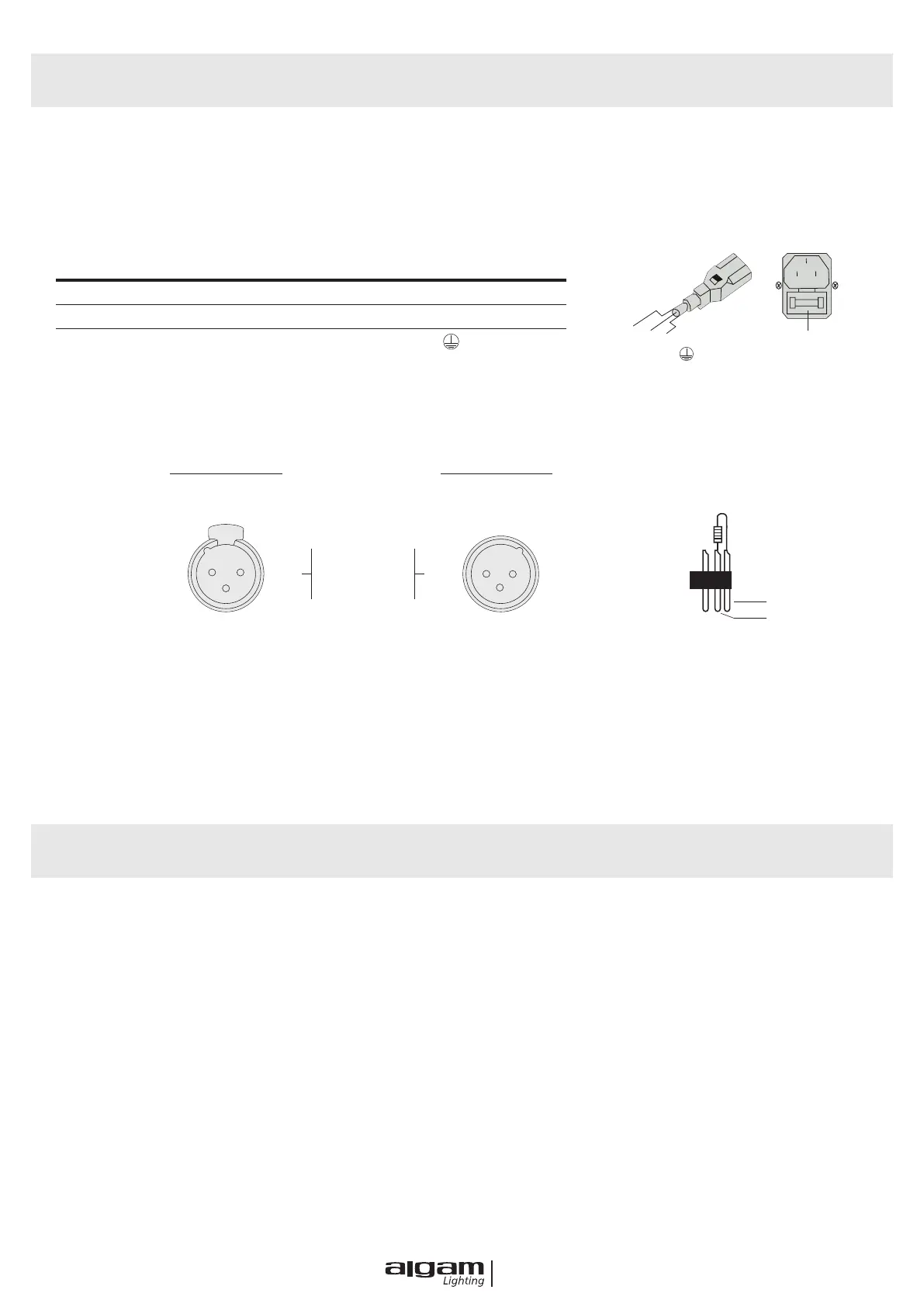

MONTAJE
SUMINISTRO ELÉCTRICO
Utilice el cable de alimentación suministrado en el embalaje. Verique que la tensión de red coincida con la in-
formación indicada en el producto.
CARACTERÍSTICAS DEL CABLE DE ALIMENTACIÓN
CONEXIÓN DMX
La conexión DMX de su dispositivo a su consola debe realizarse con un cable apantallado de buena calidad.
En uso profesional, la norma DMX512 requiere la presencia de un 'tapón DMX' en el último dispositivo DMX de la
cadena para nalizar correctamente el bucle de señal. Este tapón está compuesto por una resistencia de 120
ohmios colocada entre el pin 2 y el pin 3 del conector XLR.
PUESTA EN MARCHA
1
2
3
1
2
3
SALIDA DMX
Conectores de montaje XLR (vista trasera) Enchufes de montaje XLR (vista trasera)
ENTRADA DMX
1 ∙ Shield
2 ∙ Shield (-)
3 ∙ Shield (+)
PIN3
PIN2
FUSE : 5x20mm
250V~ 1.6A slow
LEN
CABLE (EU) CABLE (US) PIN INTERNACIONAL
Marrón Negro Fase L
Azul claro Blanco Neutro N
Amarillo/Verde Amarillo/Verde Tierra
