Publication 1747-IN062A-MU-P - April 2003
10 Acoplador de vínculo aislado de controlador programable SLC
®
500
Conexiones DH-485

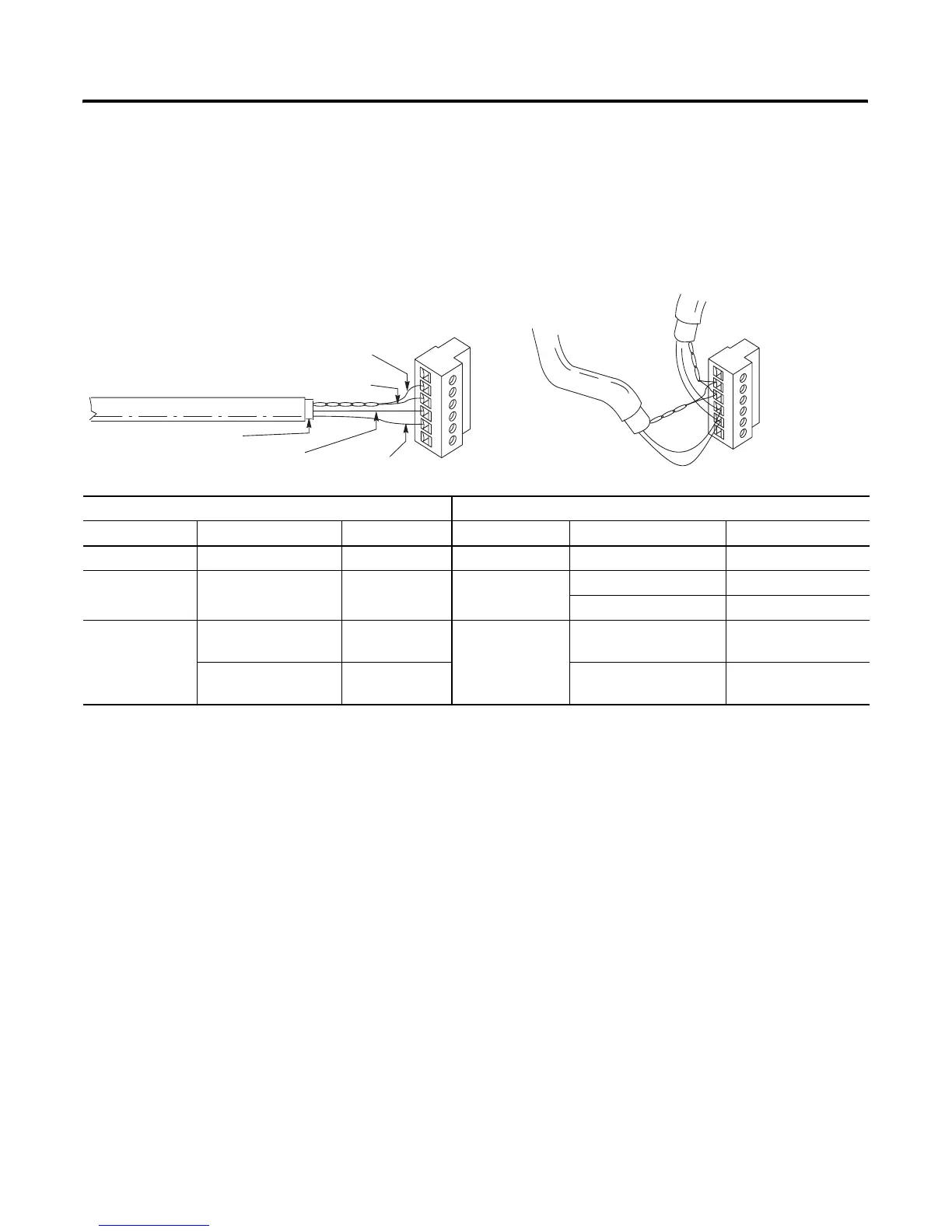

Conexión del cable de comunicaciones al acoplador de vínculo
Conecte el bloque de terminales del acoplador de vínculo al cable
Belden 3106A ó 9842 tal como se muestra a continuación.
Puesta a tierra y terminaciones de la red DH-485
Sólo uno de los acopladores de vínculo en el extremo del vínculo
debe tener los terminales 1 y 2 del conector de red puenteados
entre sí.
Los acopladores de vínculo en ambos extremos de la red deben tener
los terminales 5 y 6 de los conectores del vínculo puenteados entre sí.
Utilice un cable de par trenzado blindado Belden 9842.
Belden 3106A Belden 9842
Para este hilo/par Conecte este hilo A este terminal Para este hilo/par Conecte este hilo A este terminal
Blindaje/tierra Sin forro 2 - Blindaje Blindaje/tierra Sin forro 2 - Blindaje
Azul Azul 3 - Común Azul/blanco Blanco con franjas azules Sin conexión, córtese
Azul con franjas blancas 3 - Común
Blanco/anaranjado Blanco con franjas
anaranjadas
4 - Datos B Blanco/anaranjado Blanco con franjas
anaranjadas
4 - Datos B
Anaranjado con franjas
blancas
5 - Datos A Anaranjado con franjas
blancas
5 - Datos A
Belden 3106A ó 9842
Se recomienda tubo
termorretráctil
Anaranjado con franjas blancas
Blanco con franjas
Azul (3106A) o azul con franjas blancas (9842)
Cable de tierra
a dispositivo anterior
a dispositivo siguiente
6 Terminación
5 A
4 B
3 Común
2 Blindaje
1 Tierra de chasis
6 Terminación
5 A
4 B
3 Común
2 Blindaje
1 Tierra de chasis
Conexiones múltiplesConexión única
