Publication 1747-IN062A-MU-P - April 2003
4 Coupleur réseau pour automates programmables SLC
®
500
Connexions DH-485

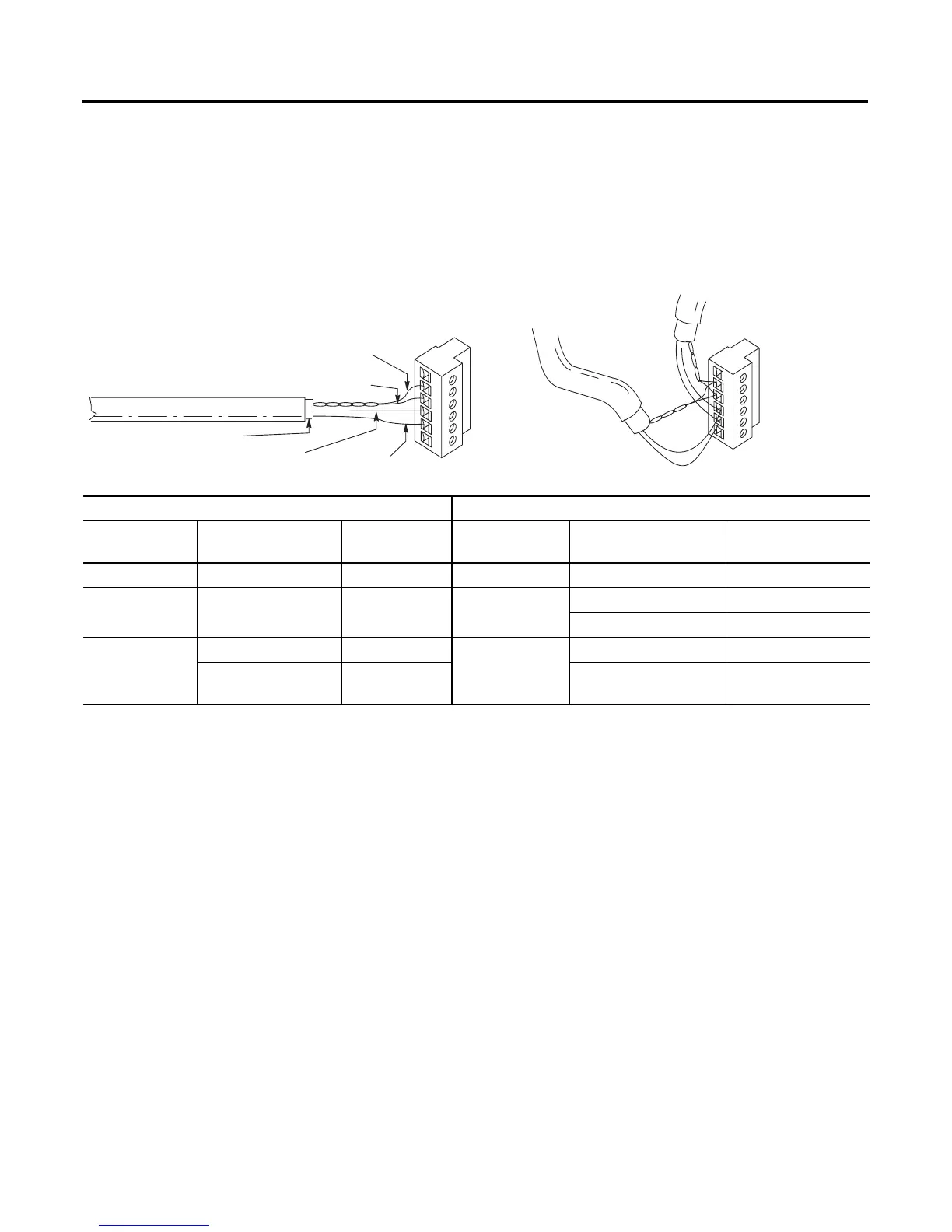

Branchement du câble réseau sur le coupleur réseau
Reliez le bornier du coupleur réseau au câble Belden n° 3106A ou
n° 9842 comme le montre la figure ci-dessous.
Mise à la terre et terminaison du réseau DH-485
Les bornes 1 et 2 du connecteur réseau d’un seul des coupleurs
réseau situés à l’extrémité de la liaison doivent être reliées par un
cavalier.
Les bornes 5 et 6 des connecteurs de liaison des coupleurs réseau
situés à chaque extrémité du réseau doivent être reliées par un
cavalier.
Utilisez un câble à paire torsadée blindé Belden n° 9842.
Belden n° 3106A Belden n° 9842
Pour ce fil/
cette paire
Connectez ce fil A cette borne Pour ce fil/
cette paire
Connectez ce fil A cette borne
Blindage/Décharge Non gainé 2 - Blindage Blindage/Décharge Non gainé 2 - Blindage
Bleu Bleu 3 - Commun Bleu/Blanc Blanc à bandes bleues Pas de connexion - coupé
Bleu à bandes blanches 3 - Commun
Blanc/Orange Blanc à bandes orange 4 - Données B Blanc/Orange Blanc à bandes orange 4 - Données B
Orange à bandes
blanches
5 - Données A Orange à bandes blanches 5 - Données A
Belden n° 3106A ou n° 9842
Gaine thermorétractable
recommandée
Orange à bandes blanches
Blanc à bandes orange
Bleu (n° 3106A) ou bleu à bandes blanches (n° 9842)
Fil de décharge
vers l’équipement précédent
vers l’équipement suivant
6 Terminaison
5 A
4 B
3 Commun
2 Blindage
1 Mise à la terre
du châssis
6 Terminaison
5 A
4 B
3 Commun
2 Blindage
1 Mise à la terre
du châssis
Connexions multiplesConnexion simple
