Publication 1747-IN062A-MU-P - April 2003
6 Isolierter Verbundkoppler für speicherprogrammierbare SLC
®
500-Steuerungen
DH-485-Verbindungen

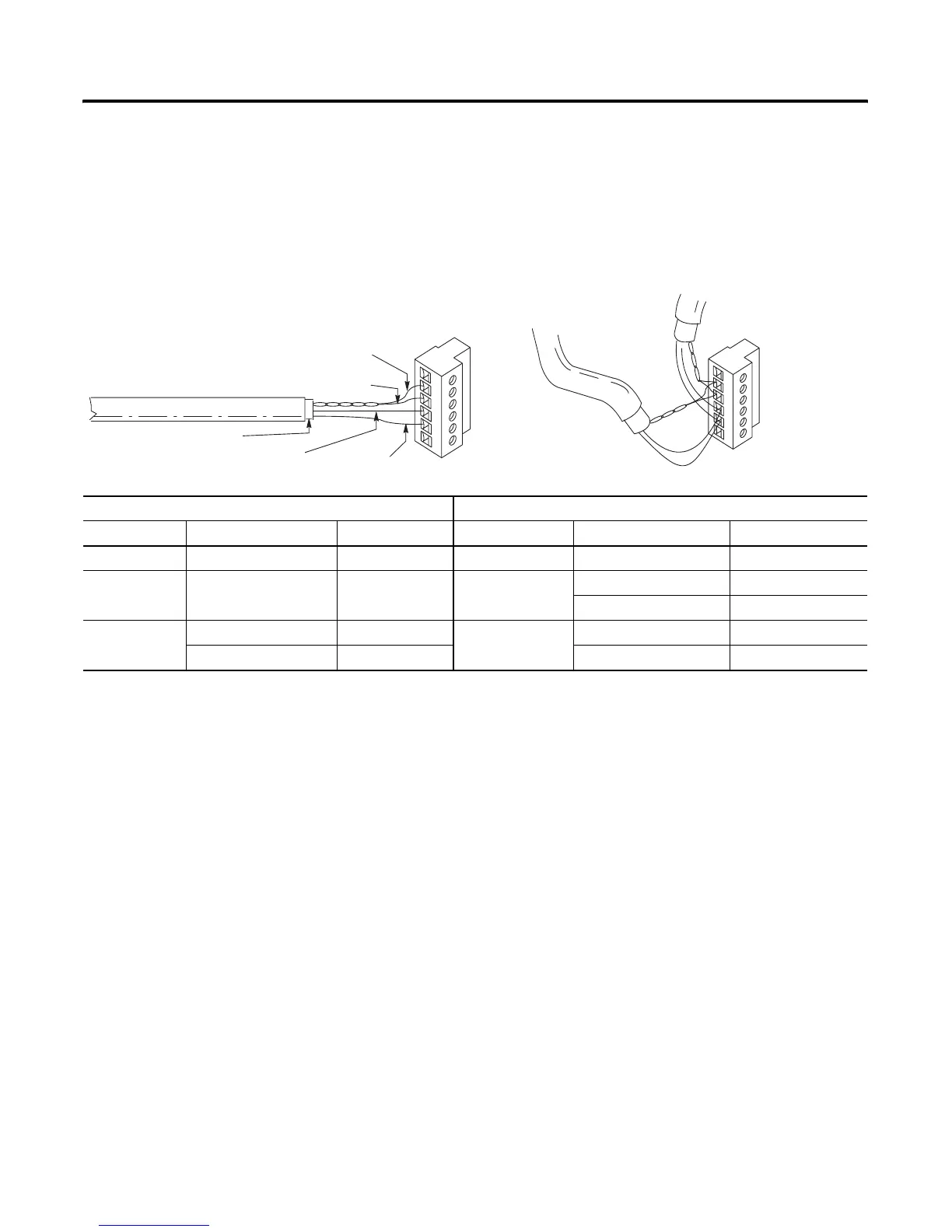

Anschluss des Kommunikationskabels an den Verbundkoppler
Schließen Sie, wie nachfolgend dargestellt, die Klemmenleiste des
Verbundkopplers an das Belden-Kabel 3106A oder 9842 an.
Erdung und Abschluss des DH-485-Netzwerks
Nur bei einem der Verbundkoppler am Ende der Verbindung muss
eine Brücke zwischen den Klemmen 1 und 2 des Netzwerkan-
schlusses hergestellt werden.
Bei den Verbundkopplern an beiden Enden des Netzwerks müssen
zwischen den Klemmen 5 und 6 der Netzwerkanschlüsse Brücken
hergestellt werden.
Verwenden Sie abgeschirmte, verdrillte Doppelkabel vom Typ
Belden 9842.
Belden 3106A Belden 9842
Draht/Paar Verbindung Anschlussklemme Draht/Paar Verbindung Anschlussklemme
Abschirmung Nicht umhüllt 2 – Abschirmung Abschirmung Nicht umhüllt 2 – Abschirmung
Blau Blau 3 – Bezugspotenzial Blau/Weiß Weiß mit blauen Streifen Keine Verbindung
Blau mit weißen Streifen 3 – Bezugspotenzial
Weiß/Orange Weiß mit orangen Streifen 4 – Daten B Weiß/Orange Weiß mit orangen Streifen 4 – Daten B
Orange mit weißen Streifen 5 – Daten A Orange mit weißen Streifen 5 – Daten A
Belden 3106A oder 9842
Schrumpfschlauch wird
empfohlen
Orange mit weißen Streifen
Weiß mit orangen Streifen
Blau (3106A) oder blau mit weißen Streifen (9842)
Erdungsdraht
zum vorherigen Gerät
zum nachfolgenden Gerät
6 Abschluss
5A
4B
3 Bezugspotenzial
2 Abschirmung
1 Chassiserdung
6 Abschluss
5A
4B
3 Bezugspotenzial
2 Abschirmung
1 Chassiserdung
Mehrere VerbindungenEine Verbindung
