8 Accoppiatore isolato per controllore programmabile SLC
®
500
Collegamenti DH-485
Collegamento del cavo di comunicazione all'accoppiatore

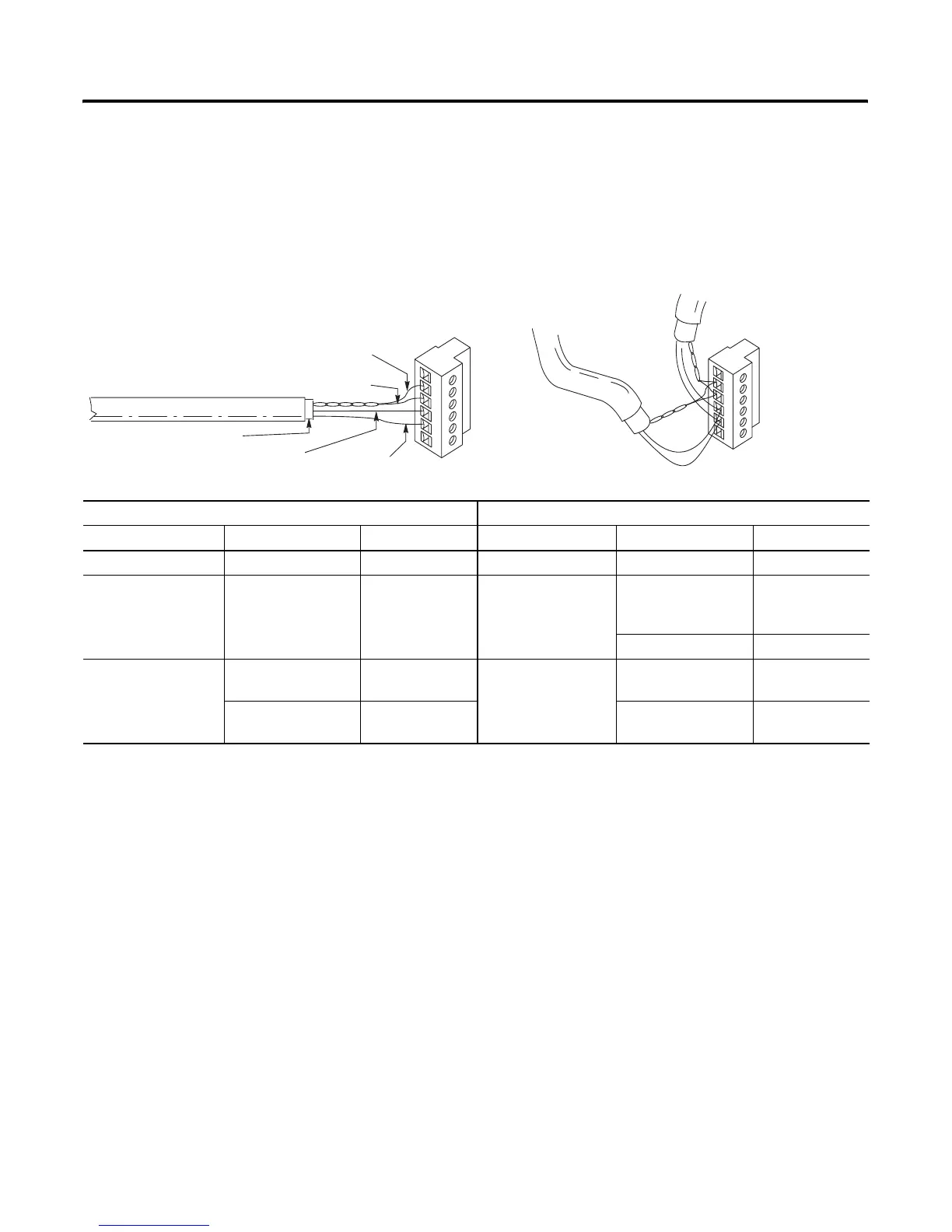

Applicare la morsettiera dell'accoppiatore al cavo Belden #3106A o
#9842 come mostrato in figura.
Messa a terra e terminazione della rete DH-485
Solo uno degli accoppiatori all'estemità di un collegamento deve
avere i morsetti 1 e 2 del connettore ponticellati.
Gli accoppiatori di entrambe le estremità della rete devono avere i
morsetti 5 e 6 dei connettori ponticellati.
Usare cavo a doppino intrecciato Belden #9842 schermato.
Belden #3106A Belden #9842
Per questo filo/coppia Collegare questo filo A questo morsetto Per questo filo/coppia Collegare questo filo A questo morsetto
Schermo/terra Senza guaina 2 - Schermo Schermo/terra Senza guaina 2 - Schermo
Blu Blu 3 - Comune Blu/Bianco Bianco con strisce blu Nessun
collegamento-
tagliare
Blu con strisce bianche 3 - Comune
Bianco/Arancione Bianco con strisce
arancioni
4 - Dati B Bianco/Arancione Bianco con strisce
arancioni
4 - Dati B
Arancione con strisce
bianche
5 - Dati A Arancione con strisce
bianche
5 - Dati A
Belden #3106A o #9842
Si consiglia tubo
termorestringente
Arancione con strisce bianche
Bianco con strisce arancioni
Blu (#3106A) o blu con strisce bianche (#9842)
Filo di terra
al dispositivo precedente
al dispositivo successivo
6
5 A
4 B
3 Comune
2 Schermo
1 Terra chassis
6
5 A
4 B
3 Comune
2 Schermo
1 Terra chassis
Collegamenti multipliCollegamento singolo
