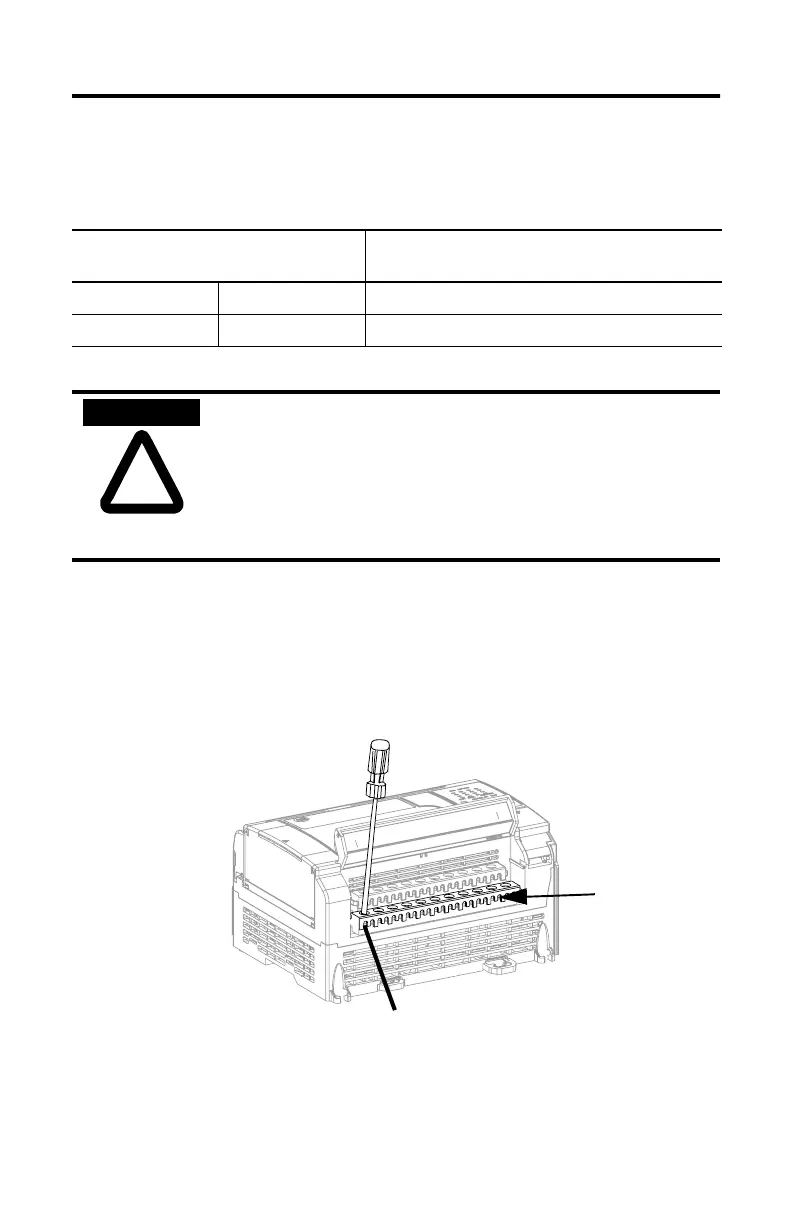

Unidades Base do Controlador Programável MicroLogix™ 111
Publication 1764-IN001A-ML-P
Requisitos de Fiação
Torque de conexão = 1,13 Nm (10 in-lb) nominal; 1,3 Nm (12 in-lb) máximo.
Recomendações para Conexões
Quando as ligações forem efetuadas sem terminais de fio, mantenha no lugar as
tampas de proteção. Desatarraxe o parafuso do terminal e passe os fios através da
abertura da tampa de proteção. Aperte o parafuso do terminal certificando-se de que
a placa de pressão mantém o fio firme.
Table 7 Recomendação de Tipo de Fio
Tipo de Fio Tamanho do Fio (máx de 2 fios por parafuso
de terminal)
Sólido Cu-90°C (194°F) 14 a 22 AWG
Trançada Cu-90°C (194°F) 14 a 22 AWG
!
CUIDADO
Cuidado ao desencapar os fios. Os fragmentos de fio que
caírem no controlador poderão danificá-lo. Depois de
terminada a conexão, certifique-se de que a unidade base
esteja isenta de fragmentos metálicos antes de remover as tiras
de proteção contra detritos e instalar a unidade do
controlador. Se as tiras não forem removidas antes do início da
operação, o equipamento pode se superaquecer.
Tampa Protetora
