110 Unidades Base do Controlador Programável MicroLogix™
Publication 1764-IN001A-ML-P
Para instalar a unidade base usando parafusos de montagem:
1. Remova o gabarito de montagem anexo a este documento.)
2. Prenda o gabarito na superfície de montagem. (Certifique-se de que a unidade
base obedece aos espaçamentos recomendados corretos, consulte “Afastamento do
Controlador” on page 107).
3. Faça a furação através do gabarito.
4. Retire o gabarito de montagem.
5. Monte a unidade base.
6. Deixe as tiras de proteção contra detritos presas até que a conexão da unidade base
e quaisquer outros dispositivos tenha sido terminada.
Fiação do Controlador

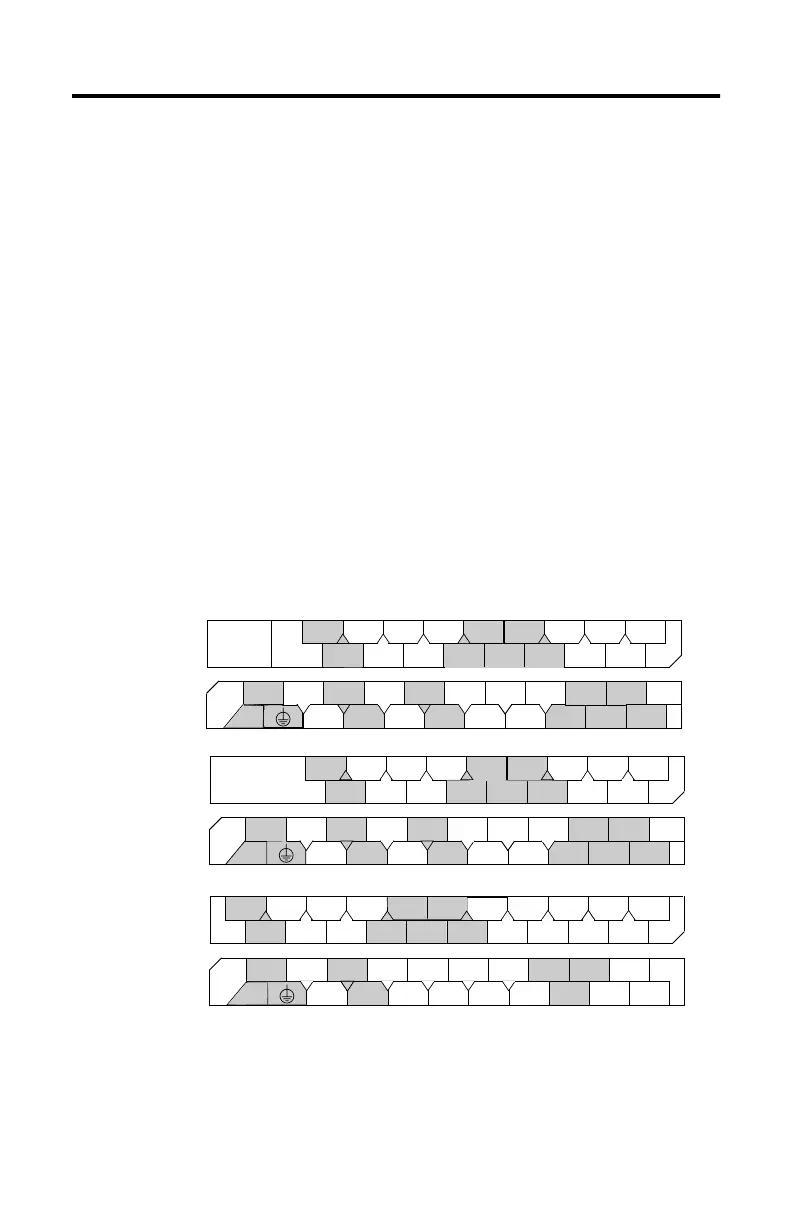

Layout do Bloco de Terminais
1764-24AWA
1764-28BXB
1764-24BWA
+24V
DC
COM 0
I / 1
I / 0
I / 3
I / 2
I / 4
DC
COM 1
I / 6
I / 5
DC
COM 2
I / 7
I / 9
I / 8
I / 11
I / 10
DC
POWER
OUT
24BWA
COM
VAC
VDC 0
85-265
VAC
O / 5
VAC
VDC 1
VAC
VDC 2
VAC
VDC 4
O / 7 O / 8
O / 10
O / 4O / 1O / 0 O / 2 O / 6 O / 9 O / 11
VAC
VDC 5
24BWA
VAC
VDC 3
O / 3
L2
AC
COM 0
I / 1
I / 0
I / 3
I / 2
I / 4
AC
COM 1
I / 6
I / 5
AC
COM 2
I / 7
I / 9
I / 8
I / 11
I / 10
24AWA
NOT
USED
NOT
USED
85-265
VAC
O / 5
VAC
VDC 0
L2
VAC
VDC 1
VAC
VDC 2
VAC
VDC 4
O / 7 O / 8 O / 10
O / 4
O / 1
O / 0
L1
O / 2 O / 6 O / 9 O / 11
VAC
VDC 5
24AWA
VAC
VDC 3
O / 3
I / 4 I / 6
I / 5
I / 9
I / 8 I / 10
I / 15
28BXB
NOT
USED
NOT
USED
DC
COM 0
I / 0
I / 1 I / 3
I / 2
DC
COM 1
I / 7
DC
COM 2
I / 12 I / 14
I / 13I / 11
24 VDC
O / 7
VAC
VDC 0
COM
VAC
VDC 1
VAC
VDC 3
O / 9 O / 10
O / 6O / 1O / 0 O / 2 O / 11
28BXB
O / 4
VDC 2 O / 5O / 3
VDC
COM 2
O / 8
VAC
VDC 4
+24V
L1
