Allen-Bradley micrologix 1500 Installation Instructions

Unidades Base do Controlador Programável MicroLogix™ 107
Publication 1764-IN001A-ML-P

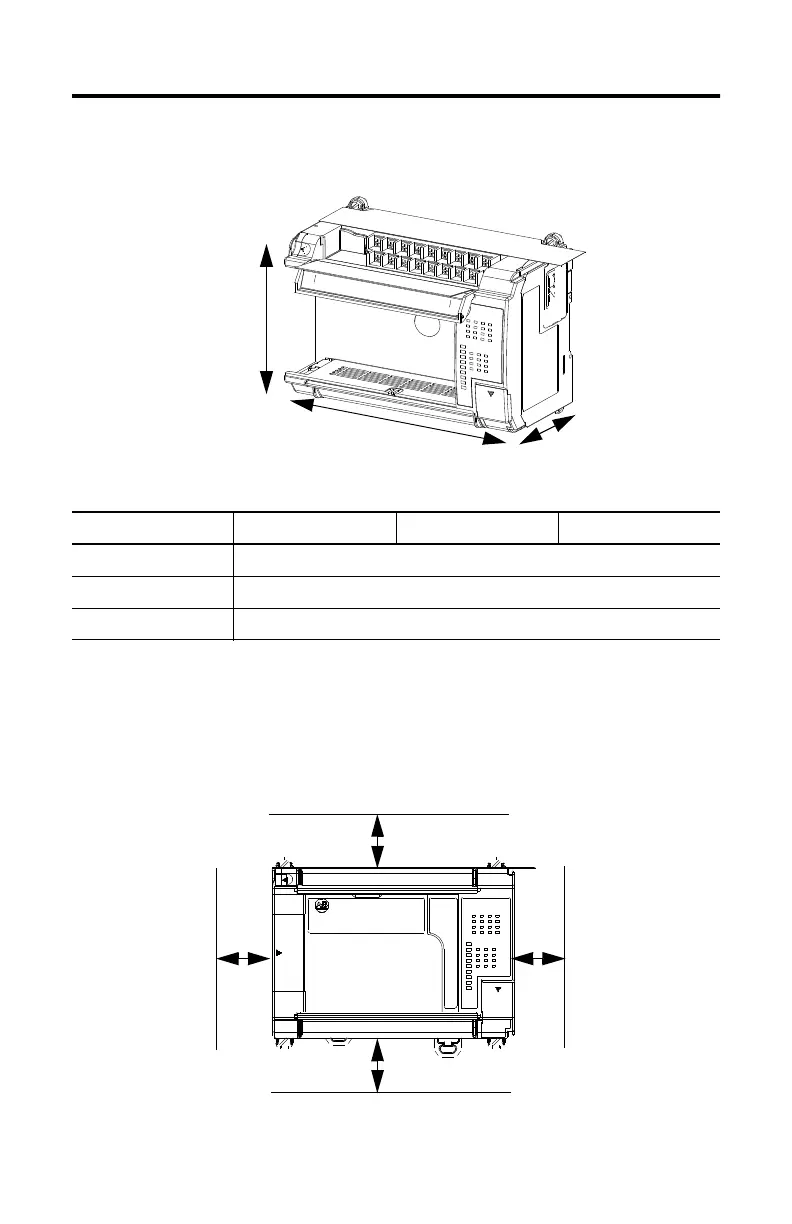

Dimensões para Montagem
Afastamento do Controlador
A unidade base foi projetada para ser montada na horizontal, com a E/S de expansão
Compact™ se estendendo à direita da unidade base. Deixe um espaço de 50 mm (2
pol.) de cada lado para obter a ventilação adequada, conforme a figura abaixo.
Table 5 Dimensões
Dimensão 1764-24AWA 1764-24BWA 1764-28BXB
Altura (A) 138 mm (5,43 pol.)
Largura (B) 168 mm (6,62 pol.)
Profundidade (C) 87 mm (3,43 pol.)
A
C
B
Superior
Inferior
Lateral
Lateral
