84 Unidad Base del Controlador Programable MicroLogix™ 1500
Publication 1764-IN001A-ML-P
Descripción de la Unidad Base
Table 2 Bases estándar
Núm. de catálog E/s en la Unidad Base y Fuentes de alimentación
1764-24AWA Entradas 120V CA-Salidas relé-Alimentación 120/240V CA
1764-24BWA Entradas 24VCA-Salidas relé-Alimentación 120/240VCA
1764-28BXB Entradas 24V CC-FET y Salidas relé-Alimentación 24V CC

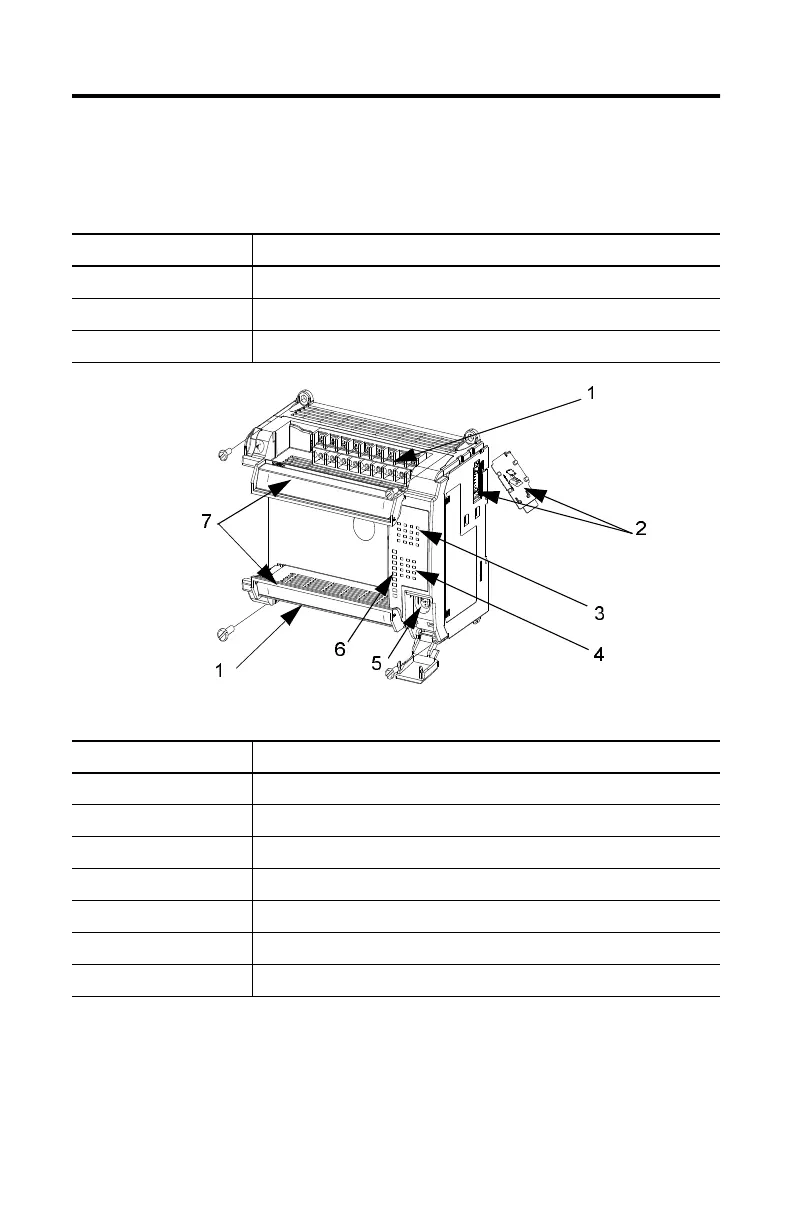

Table 3 Descripción de la Unidad Base
Leyenda Descripción
1 Bloque de Terminal desmontable
2 Interface a la Expansión de E/S, Etiqueta ESD
3 LEDs de Entrada
4 LEDs de Salida
5 Puertos de Comunicaciones (CH0)
6 LEDs de Estado
7 Puertas y Etiquetas del terminal
