44 Grundeinheiten für programmierbare Steuerungen MicroLogix™ 1500
Publication 1764-IN001A-ML-P
Beschreibung der Grundeinheiten
Table 2 Standard-Grundeinheiten
Bestellnummer E/A-Grundeinheit und Netzteil
1764-24AWA 120 V AC-Eingänge / Relaisausgänge / 120/240 V AC-Netzteil
1764-24BWA 24 V DC-Eingänge / Relaisausgänge / 120/240 V AC-Netzteil
1764-28BXB 24 V DC-Eingänge / FET und Relaisausgänge / 24 V DC-Netzteil

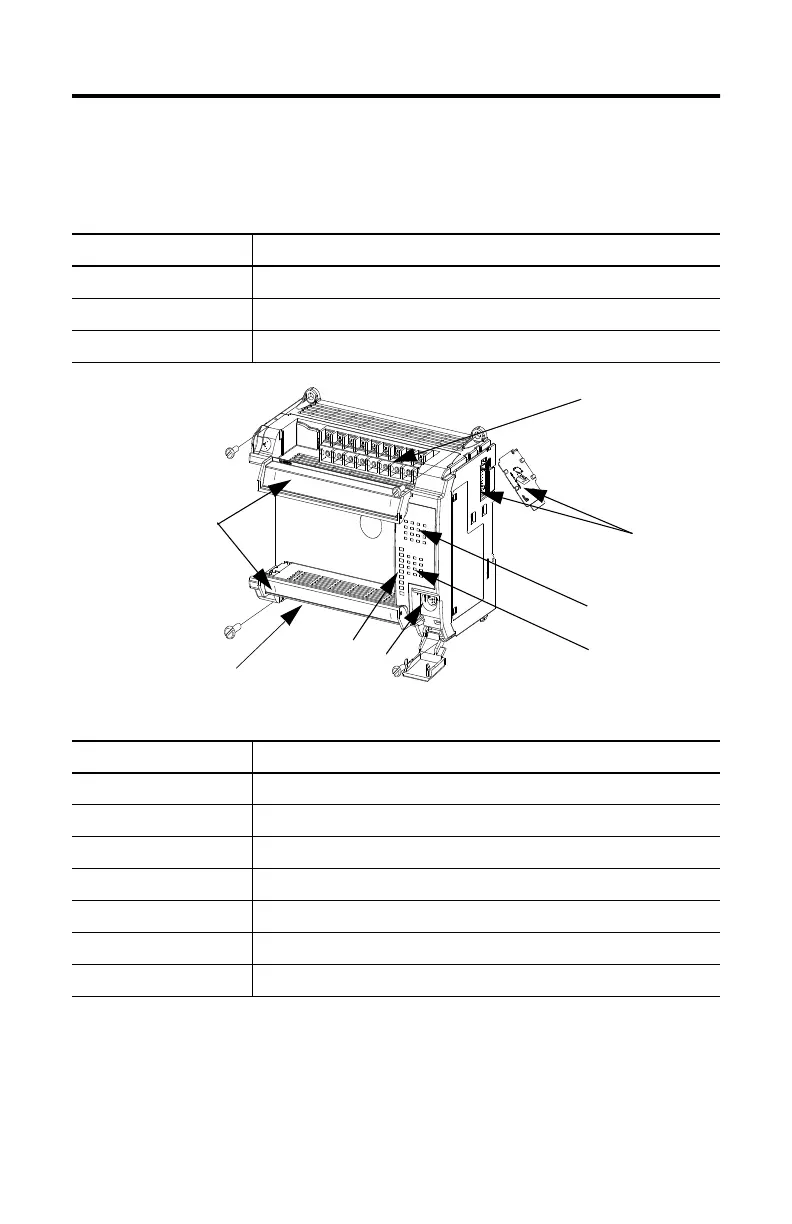

Table 3 Beschreibung der Grundeinheit
Merkmal Beschreibung
1 Abnehmbare Klemmenleisten
2 Schnittstelle zu Erweiterungs-E/A, abnehmbarer ESD-Aufkleber
3 Eingangs-LEDs
4 Ausgangs-LEDs
5 Kommunikationsschnittstelle (CH0)
6 Status-LEDs
7 Klemmenabdeckungen und -aufkleber
2
3
4
5
6
7
1
1

Allen-Bradley micrologix 1500 Specifications

General

Processor Type	16-bit
Programming Language	Ladder Logic
Mounting	DIN rail or panel mount
Programming Software	RSLogix 500
Communication Ports	RS-232
Power Supply	24V DC
Operating Temperature	0°C to 55°C (32°F to 131°F)
Controller Type	Programmable Logic Controller (PLC)
