108 Unidades Base do Controlador Programável MicroLogix
Publication 1764-IN001A-ML-P
Montagem com Trilho DIN
Os retentores para trilho DIN da unidade base e das E/S 1769 travados na posição
aberta de forma que todo um sistema possa ser facilmente preso ou removido do
trilho DIN. A extensão máxima do retentor é de 15 mm (0,67 pol.) na posição
aberta. É necessário o uso de uma chave de fenda de lâmina chata para a remoção da
unidade base. A base pode ser montada em trilhos DIN EN50022-35x7.5 ou
EN50022-35x15. As dimensões de montagem do trilho DIN são apresentadas
abaixo.
Para instalar a unidade base no trilho DIN:
1. Monte o trilho DIN. (Certifique-se de que o posicionamento da unidade base
sobre o trilho DIN satisfaz os requisitos de afastamento recomendados, consulte
Afastamento do Controlador” on page 107. Consulte o gabarito de montagem
anexo a este documento.)
2. Encaixe o slot superior sobre o trilho DIN.
3. Ao pressionar a unidade base para baixo de encontro à parte superior do trilho,
encaixe a parte de baixo da unidade base na posição.
4. Deixe a tira de proteção contra detritos presa até que a conexão da unidade base e
quaisquer outros dispositivos tenha sido terminada.

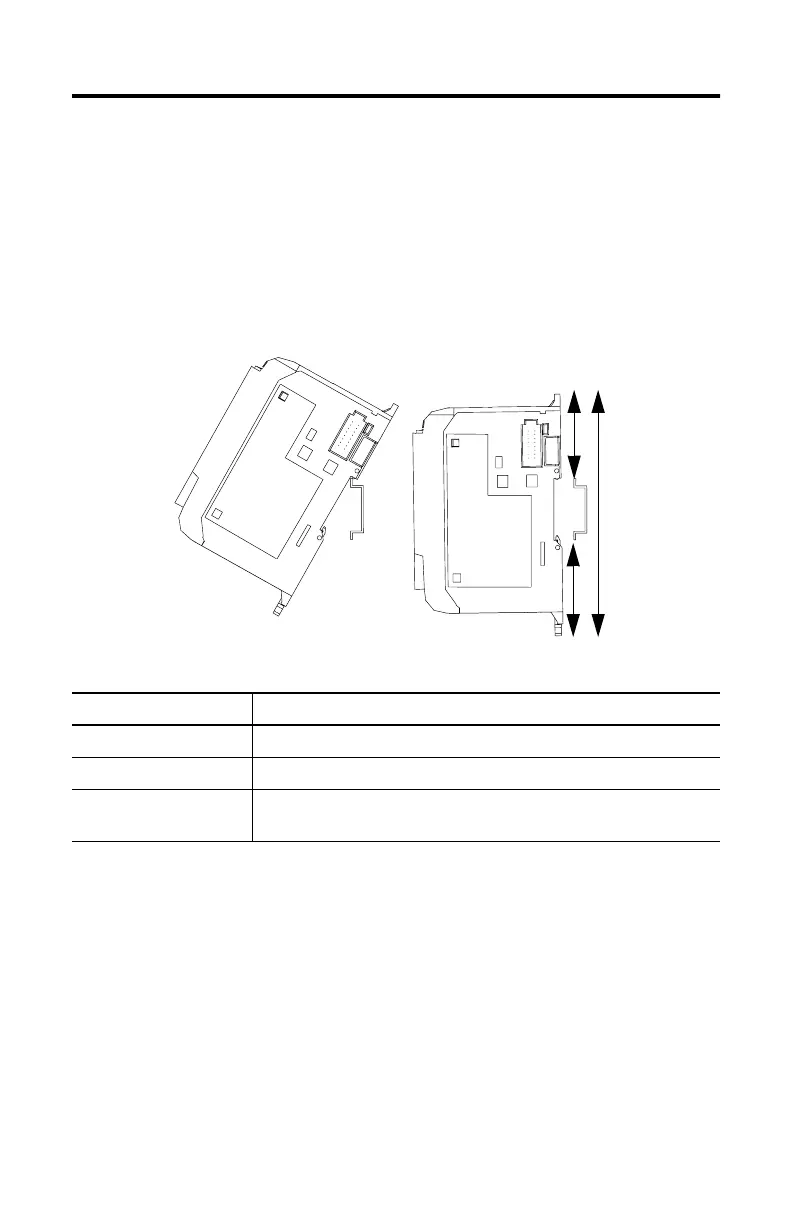

Table 6 Dimensões de Montagem do Trilho DIN
Dimensão Altura:
A 138 mm (5,43 pol.)
B 47,6 mm (1,875 pol.)
C 47,6 mm (1,875 pol.) retentor DIN fechado
54,7 mm (2,16 pol.) retentor DIN aberto
B
C
A
