32 Unité de base de l'automate programmable MicroLogix1500
Publication 1764-IN001A-ML-P
Recommandations pour le câblage

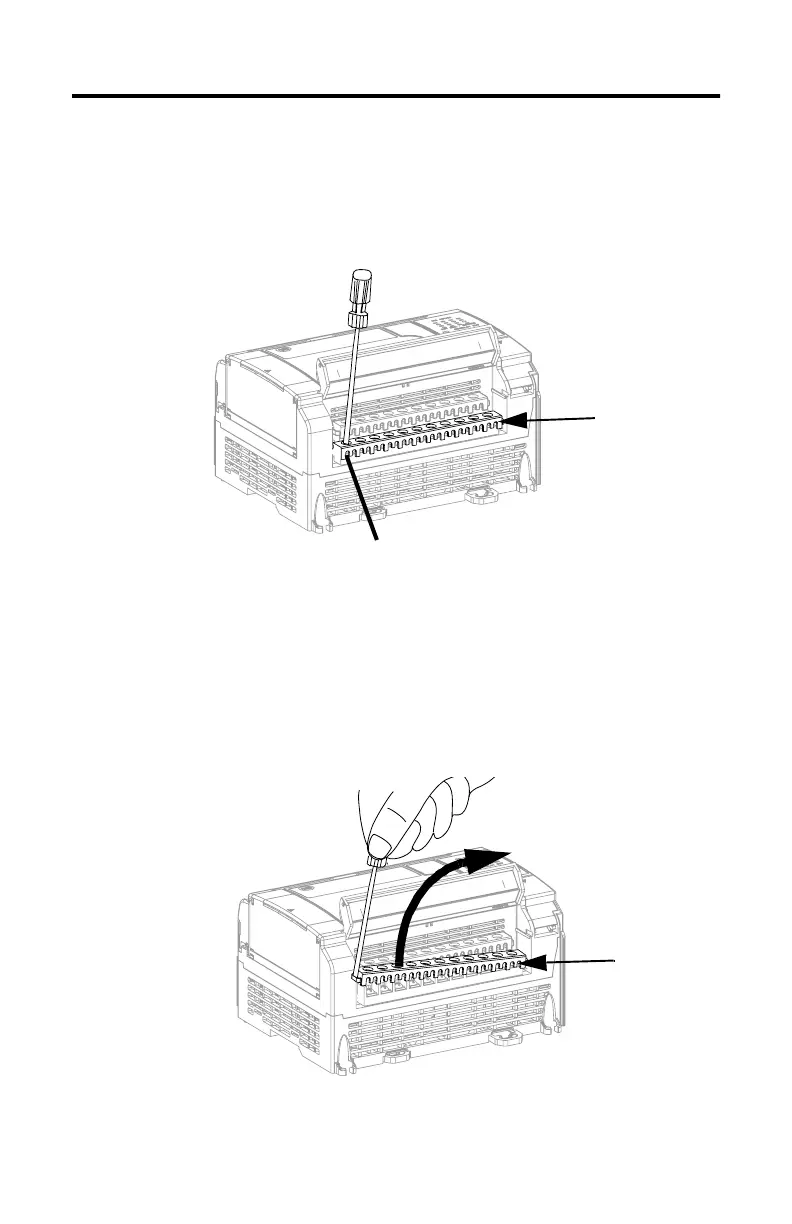

Si vous n'utilisez pas de cosses, laissez les protège-doigts en place. Desserrez la
borne à vis et faites passer les fils par l’ouverture du protège-doigts. Resserrez la
borne à vis en vous assurant que les fils sont maintenus par la plaque de pression.
Recommandations pour les cosses
La borne à vis a un diamètre de 5,5 mm. Les bornes d'entrée et de sortie de
l'automate MicroLogix 1500 sont conçues pour les cosses suivantes : cosse plate
de 6,35 mm de largeur ou cosse fourche de 4 mm (n
o
4).
Lorsque vous utilisez des cosses, soulevez le protège-doigts avec la pointe d’un
petit tournevis plat, puis desserrez la borne à vis.
Protège-doigts
Protège-doigts
