Grundeinheiten für programmierbare Steuerungen MicroLogix™ 1500 47
Publication 1764-IN001A-ML-P

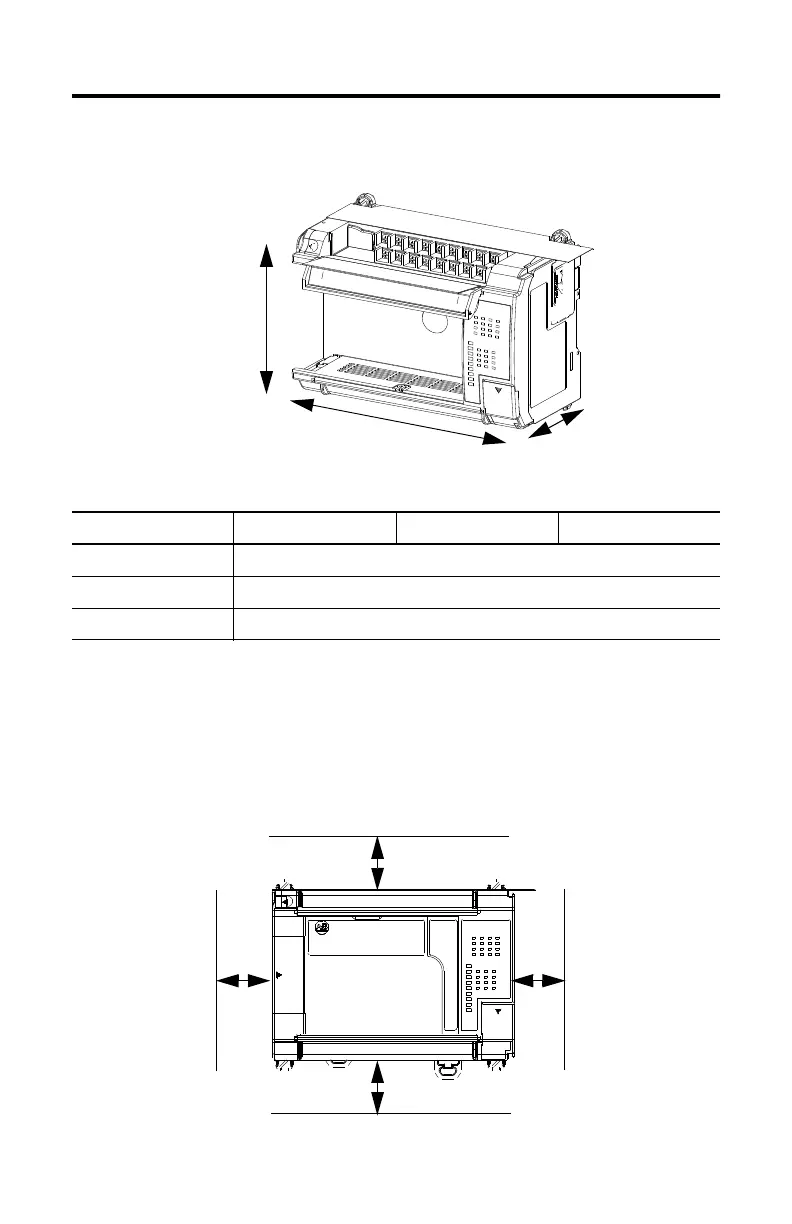

Montageabmessungen
Abstände zur Steuerung
Die Grundeinheit ist für die horizontale Montage mit einem E/
A-Erweiterungs-modul Compact ausgelegt, das an der rechten Seite der
Grundeinheit sitzt. An jeder Seite 50 mm Zwischenraum zur ausreichenden Lüftung
lassen, siehe Abbildung unten.
Table 5 Abmessungen
Abmessung 1764-24AWA 1764-24BWA 1764-28BXB
Höhe (A) 138 mm
Breite (B) 168 mm
Tiefe (C) 87 mm
A
C
B
Oberseite
Unterseite
Seite
Seite
