Grundeinheiten für programmierbare Steuerungen MicroLogix™ 1500 51
Publication 1764-IN001A-ML-P
Verdrahtungsanforderungen
Verdrahtungs-Anzugsmoment = 1,13 Nm; max. 1,3 Nm
.
Empfehlungen zur Verdrahtung
Bei der Verdrahtung ohne Kabelschuhe den Fingerschutz auf seinem Platz lassen.
Die Klemmenschraube entfernen und die Drähte durch die Öffnung in der
fingersicheren Abdeckung verlegen. Die Klemmenschraube wieder festziehen und
dabei sicherstellen, daß die Druckplatte die Verdrahtung sichert.
Table 7 Empfehlung in bezug auf den Drahttyp
Drahttyp Drahtstärke (max. 2 Drähte je
Klemmenschraube)
Eindrähtig Cu-90 °C AWG-Stärke 14 bis 22
Mehrdrähtig Cu-90 °C AWG-Stärke 14 bis 22
!
ATTENTION
Vorsicht beim Abisolieren der Drähte. Drahtteile, die in die
Steuerung gelangen, können zu Beschädigungen führen.
Sobald sie Verdrahtung abgeschlossen ist, vor Entfernen der
Schutz-Schutterleisten und der Installation der
Prozessoreinheit sicherstellen, daß die Grundeinheit frei von
losen Metallstücken ist. Werden die Leisten vor Betrieb nicht
entfernt, kann es zu einer Überhitzung kommen.

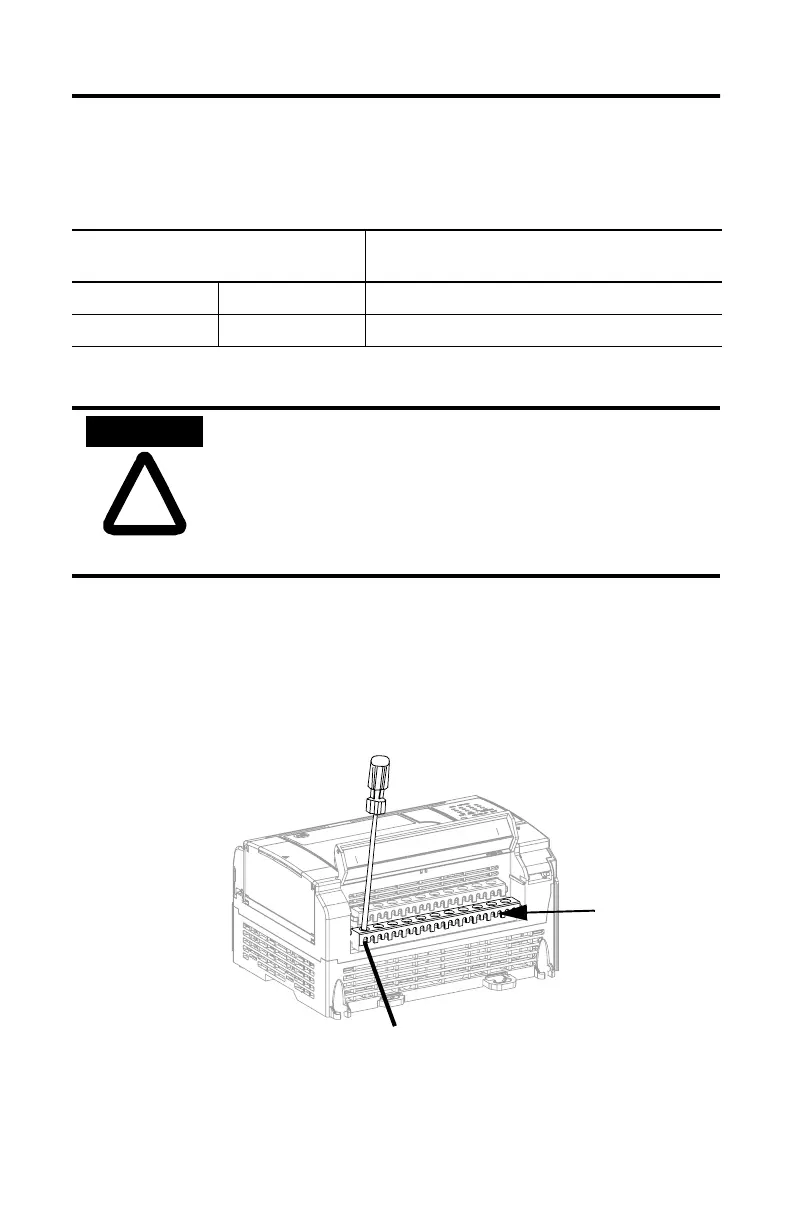

Fingersichere
Abdeckung
