Utilizzo di una guida DIN
I ganci per l’unità di base e l’espansione I/O della guida DIN si bloccano in
posizione aperta in modo che tutto il sistema modulare possa essere collegato o
rimosso facilmente dalla guida DIN. L’estensione massima del gancio è di 15 mm
(0,67 poll.) in posizione aperta. Per la rimozione dell’unità di base utilizzare un
cacciavite a punta piatta. La base può essere montata su guide DIN
EN50022-35x7.5 o EN50022-35x15. Le dimensioni di montaggio della guida DIN
sono mostrate qui sotto.
Per installare l’unità sulla guida DIN:
1. Montare la guida DIN. (Accertarsi che la posizione dell’unità di base sulla guida
DIN rispetti i requisiti di spaziatura consigliati, vedere “ Spaziatura del
controllore” a pag. 67. Fare riferimento alla maschera di montaggio all’interno del
retro copertina di questo documento.)
2. Agganciare la sede superiore alla guida DIN.
3. Premendo l’unità di base contro la sede superiore della guida, farla scattare in
posizione.
4. Non staccare la striscia protettiva prima di avere terminato il cablaggio dell'unità
di base e di qualsiasi altro dispositivo.

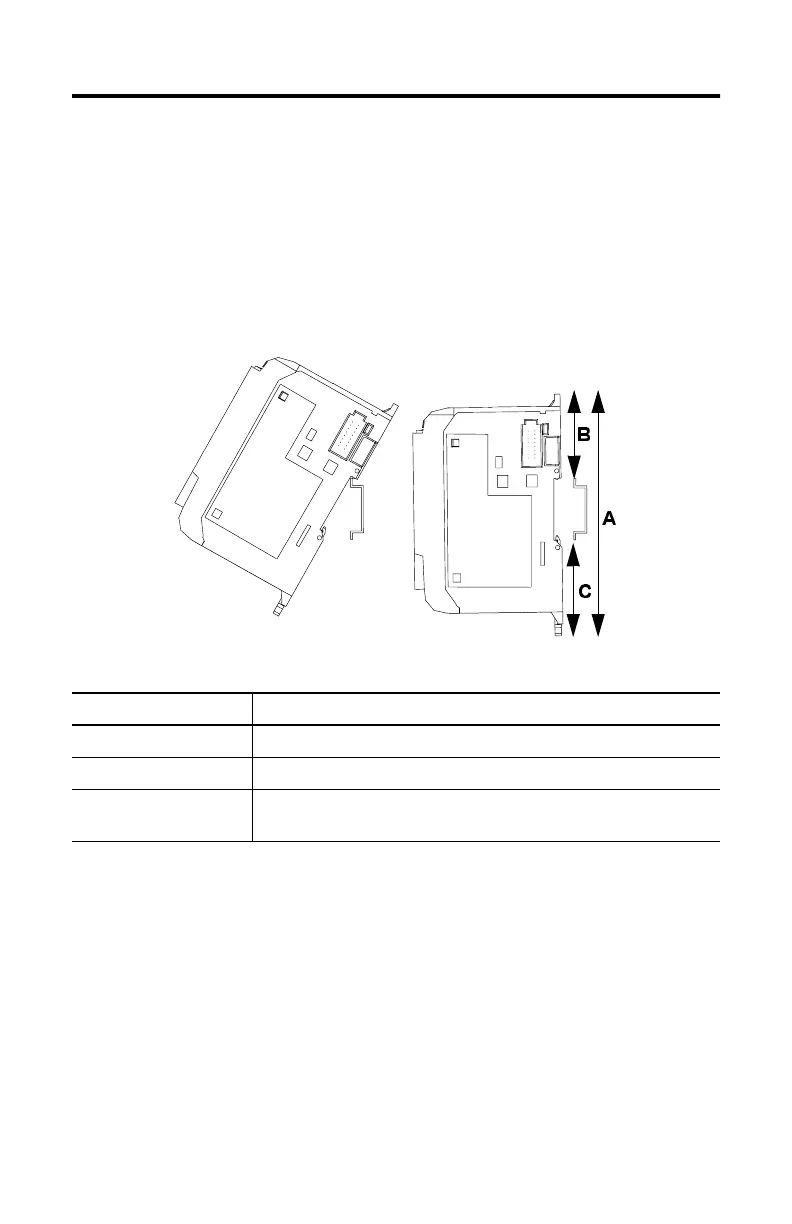

Table 6 Dimensioni di montaggio della guida DIN
Dimensioni Altezza
A 138 mm (5,43 poll.)
B 47,6 mm (1,875 poll.)
C 47,6 mm (1,875 in) gancio barra DIN posizione chiusa
54,7 mm (2,16 in.) gancio barra DIN posizione aperta
B
C
A
