INSTRUCTIONS POUR L’ASSEMBLAGE

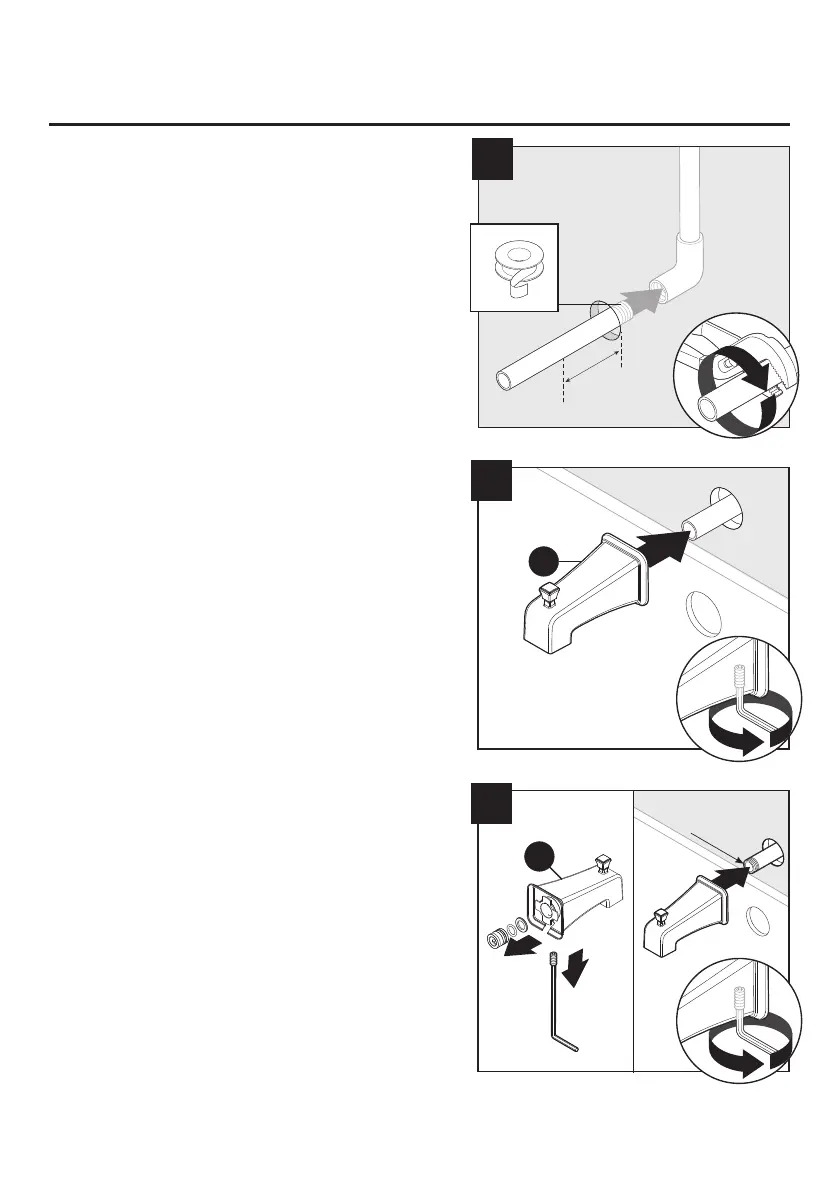

6. Posez le tuyau xé au mur (non inclus) sur lequel
il y aura le bec. Utilisez une tubulure de bonne
longueur pour que le letage dé passe du mur
ni de 3,81 cm à 5,08 cm.
7a. Installation par glissement : Posez le bec de
baignoire (I). Serrez la vis de calage à l’aide de la
clé hexagonale.
7b. Installation par letage : Appliquez du ruban
pour joints letés sur le letage du tuyau. Retirez
l’ensemble d’adaptateur (y compris l’adaptateur
en plastique, la rondelle en plastique et le joint
torique) et dévissez la vis de calage. Glissez le
bec (I) sur le tuyau en le maintenant fermement
contre le mur, puis vissez la vis de calage.
1
6
6
3,81 à 5,08 cm
2
6
all
1
7a
1
3
2
7b
7a
7b
I
I
1/2-14NPT
2
7
2
7
