INSTRUCCIONES DE ENSAMBLAJE INICIALES

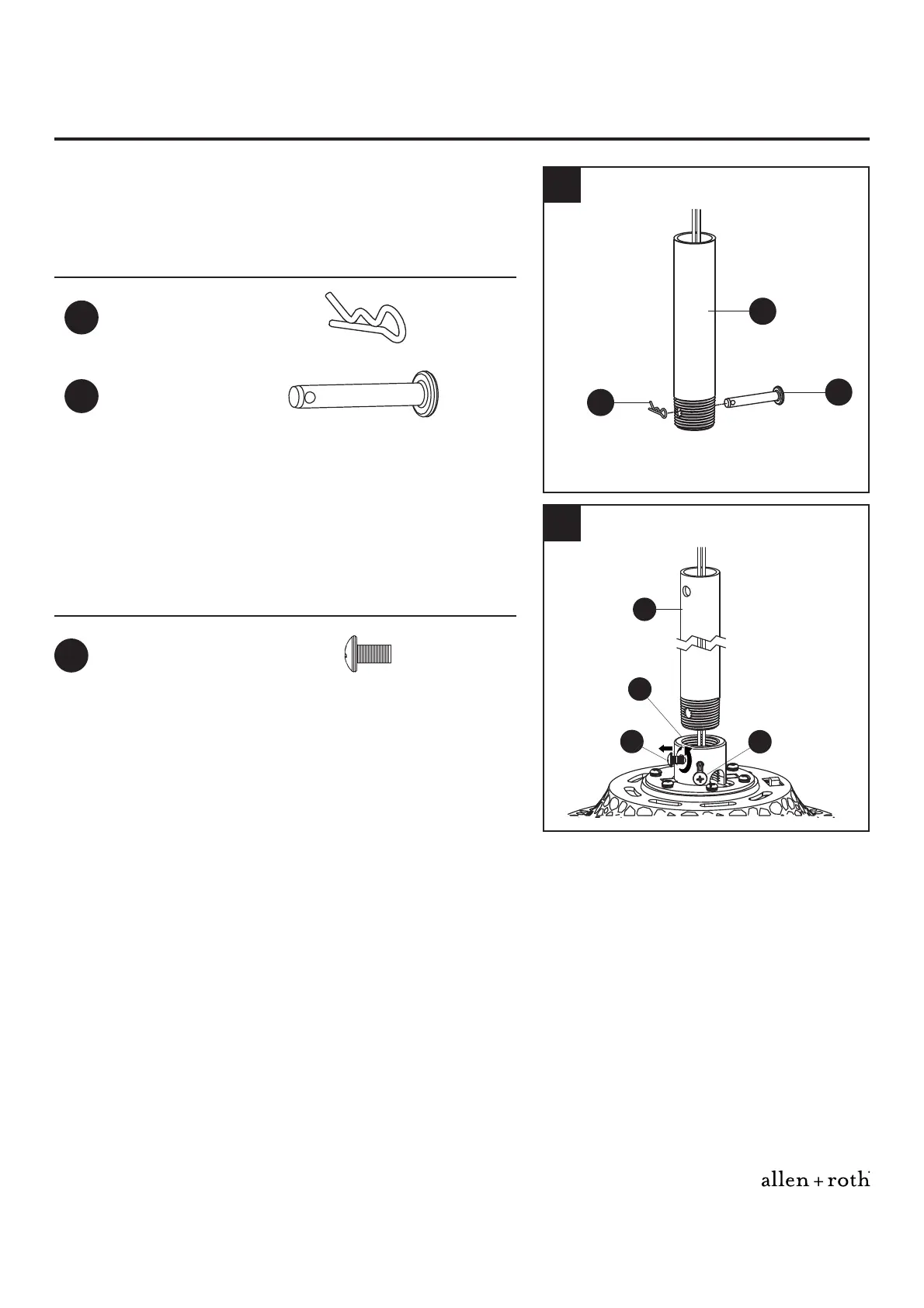

2. Retire el pasador preensamblado de la varilla (HH)
y el pasador de la varilla (II) de la parte inferior de la
varilla (C). Guarde estas dos piezas para los pasos
posteriores.
Aditamentos utilizados
HH
Sujetador de la
varilla
x 1
II
Pasador de la
varilla
x 1
2
C
II
HH
3. Afl oje los dos tornillos de fi jación del soporte de la
varilla preensamblados (JJ) en el motor (A). Pase los
conductores negro, blanco y azul desde el motor (A)
a través de la varilla (C).
Aditamentos utilizados
JJ
Tornillo de fi jación
del soporte de la
varilla
x 2
3
C
A
JJ
JJ
