INSTRUCCIONES DE ENSAMBLAJE INICIALES

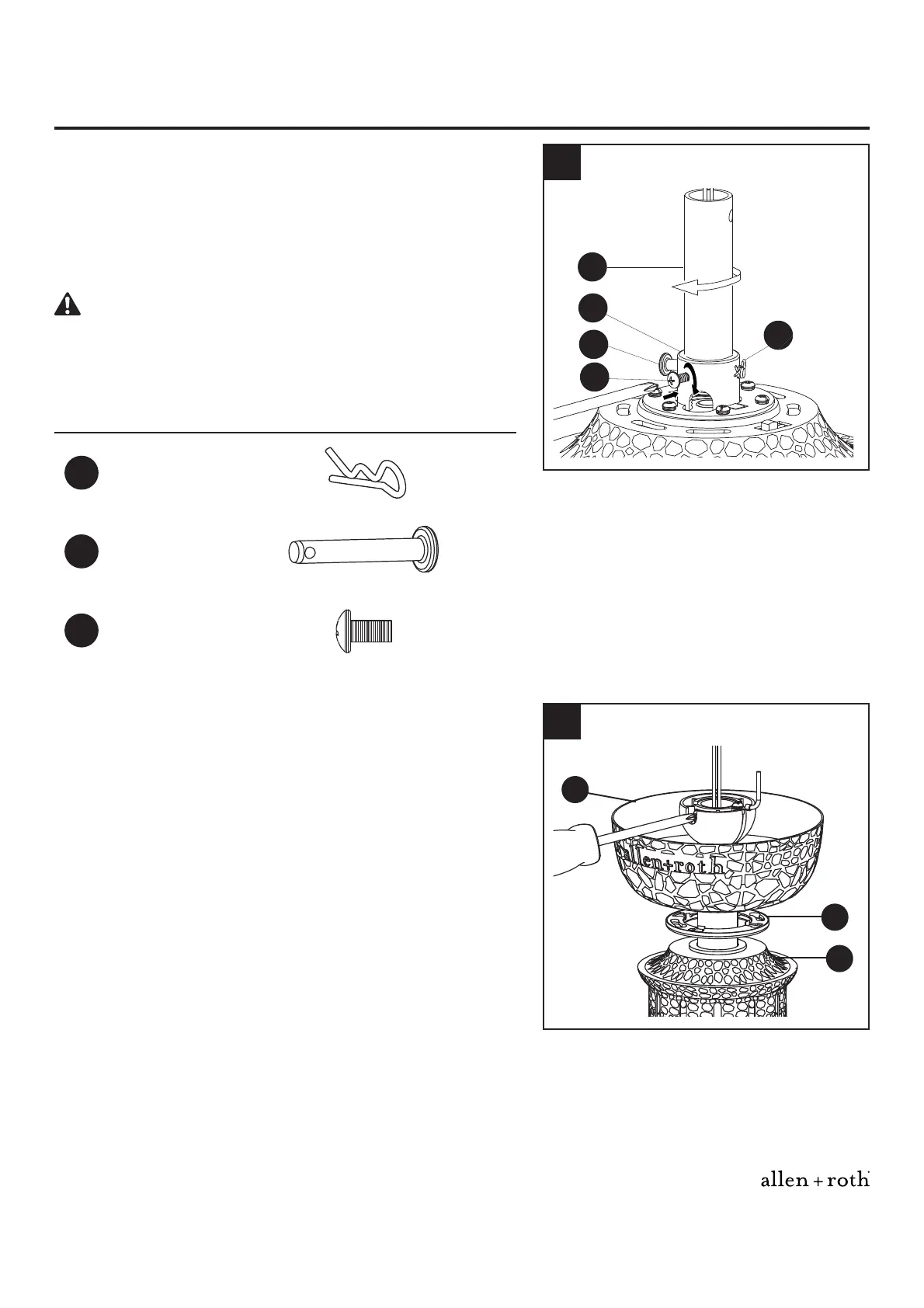

4. Enrosque la varilla (C) en el soporte de la varilla
del motor (A). Alinee los orifi cios en el soporte de la
varilla del motor (A) con los orifi cios en la varilla (C)
e instale el pasador de la varilla (II). Fije el pasador
de la varilla (II) y el sujetador de la varilla (HH).
Vuelva a apretar los tornillos de fi jación del soporte
de la varilla (JJ) en el motor (A).
ADVERTENCIA: Es fundamental que instale
correctamente el pasador de la varilla (II), y que apriete
fi rmemente los tornillos de fi jación (JJ) de la carcasa del
motor. El incumplimiento de dicho paso podría hacer que
el ventilador se caiga.
Aditamentos utilizados
HH
Sujetador de
la varilla
x 1
II
Pasador de
la varilla
x 1
JJ
Tornillo de fi jación
del soporte de la
varilla
x 2
4
HH
C
A
II
JJ
5. Pase los cables a través de la cubierta del acoplador
del motor (F), la cubierta del tornillo de la base (E)
y la base para techo (D).
5
D
E
F
