INSTALLATION E POSITIONNEMENT DE CONTRE PLAQUE

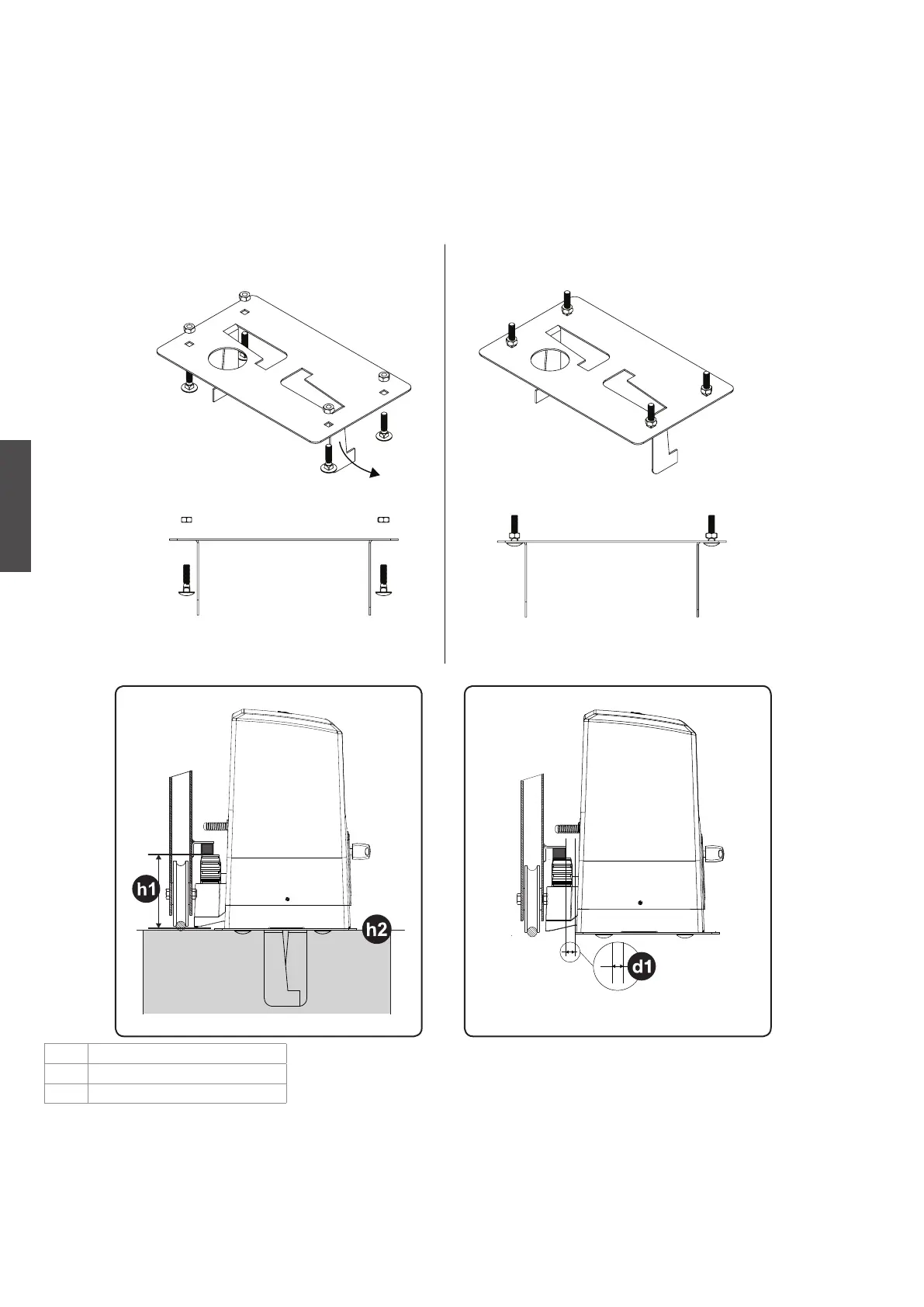

1. Poussez les akors jusqu’à 90 ° comme indiqué sur la photo
2. Insérez les 4 vis (fournies) comme indiqué sur l’image, de bas en haut de la plaque de support.
3. Vissez complètement les 4 écrous (fournis) comme indiqué sur l’image.
4. Placez la plaque de support avec les vis et les écrous serrés sur la fondation en béton (ciment humide).
5. Attendez le temps nécessaire (2-3 semaines)
6. Dévisser les écrous précédemment serrés des 4 vis
7. Procédez au positionnement et à la fixation du géoarmoteur MOVEO (utilisez les mêmes écrous que ceux utilisés précédemment).
Prévoyez un ou plusieurs revêtements pour le passage des lignes électriques.
Remarque: Il est nécessaire de connaître les dimensions du rack pour pouvoir calculer avec précision le positionnement de la contre-plaque (Fig. 4).
Fig. 2
Fig. 3 Fig. 4
h1 93
h2 2 mm (épaisseur de la plaque)
d1 0 ÷ 10 mm
