CARACTÉRISTIQUES TECHNIQUES
Opérateurs irréversibles pour portails coulissants. Grâce à l’irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure électrique pour une
fermeture efficace. Le moteur est protégé par une sonde thermique, qui interrompt momentanément le mouvement en cas de non-utilisation prolongée.
A Operateur MOVEO
B Photocellules externes
C Crémaillère M4
D Sélecteur
E Antenne radio
F Clignotant
G Limiteurs de course (cames)
H Barre palpeuse mécanique fixé sur pilier
I Barre palpeuse avec système wireless
J Photocellules interne
K Poteau zingué pour photocellules
L Arrêts mécaniques
J
J
L
K
K

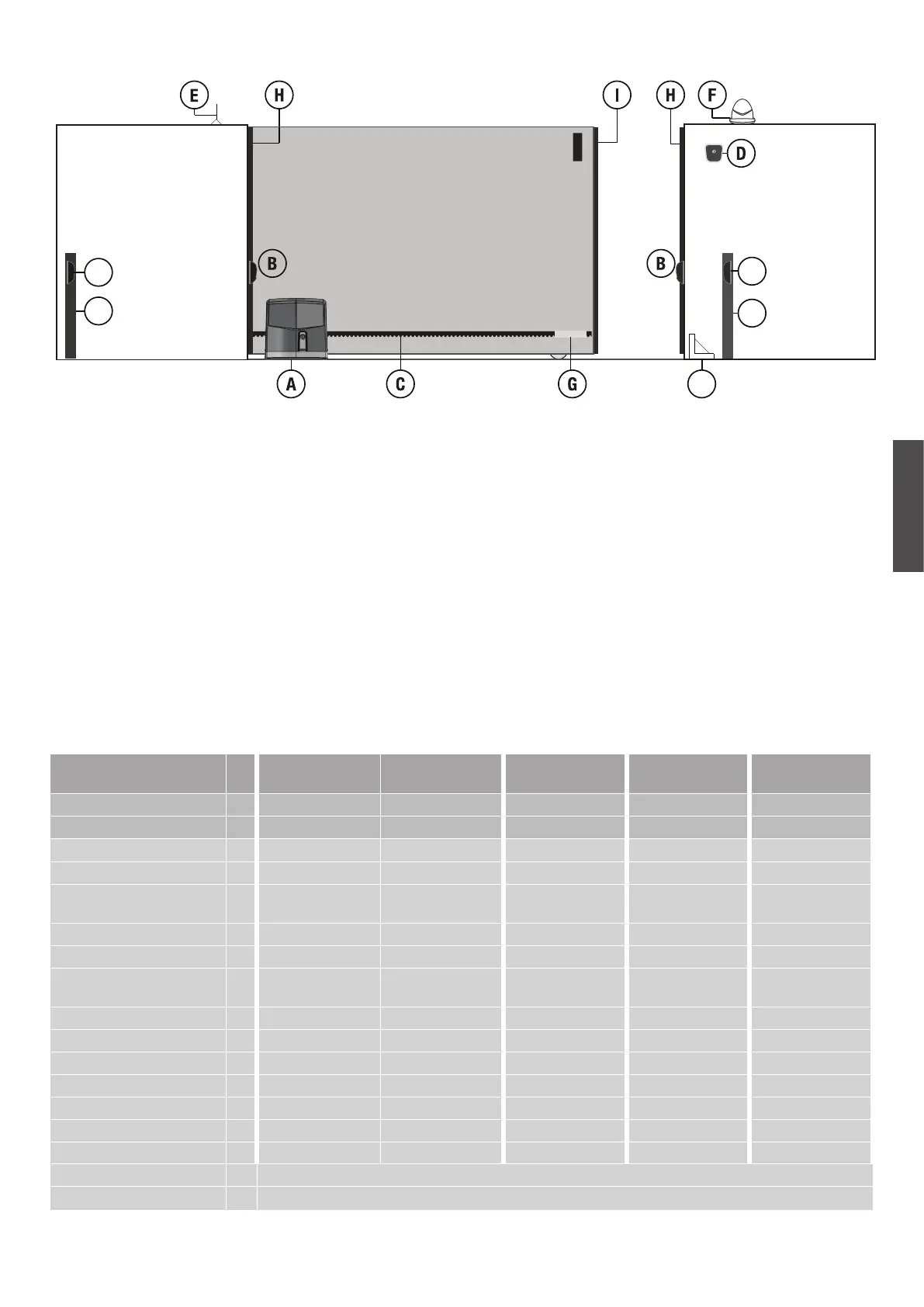

LAYOUT DU SYSTÈME
Fig. 1
MOVEO 600KG 230V MOVEO 800KG 230V MOVEO 600KG 120V MOVEO 700KG 24V MOVEO 500KG 24V
FAST
Code (fin de course mécanique) 12007920 12007922 12007930 12007950 12007960
Code (fin de course magnétique) 12007925 12007926 12007935 12007951 12007961
Poids maximum du portail Kg 600 800 600 700 500
Vitesse de remorquage
m/s
0,20 0,20 0,23 0,22 0,30
Force de poussée à révolutions
constantes
N
500 600 500 600 600
Module crémaillère M4 M4 M4 M4 M4
Alimentation et fréquence 230V~ 50Hz 230V~ 50Hz 120V~ 60Hz 230V~ 50Hz 230V~ 50Hz
Alimentation et fréquence
moteur
230V~ 50Hz 230V~ 50Hz 120V~ 60Hz 24Vdc 24Vdc
Puissance nominale W 270 290 410 75 120
Absorption nominale A 1.3 1.4 3.5 3 5
Condenseur µF 12.5 12.5 50 - -
Cycles recommandés par jour n° 200 200 200 400 400
Cycles consécutifs garantis n° 10 10 10 50 50
Service % 30 30 30 100 80
Bruit db <70 <70 <70 <70 <70
Température de fonctionnement °C -10...+55
Indice de protection IP 44
