5 / 32
6-1624870 rev. 2 23/06/2020
ITA

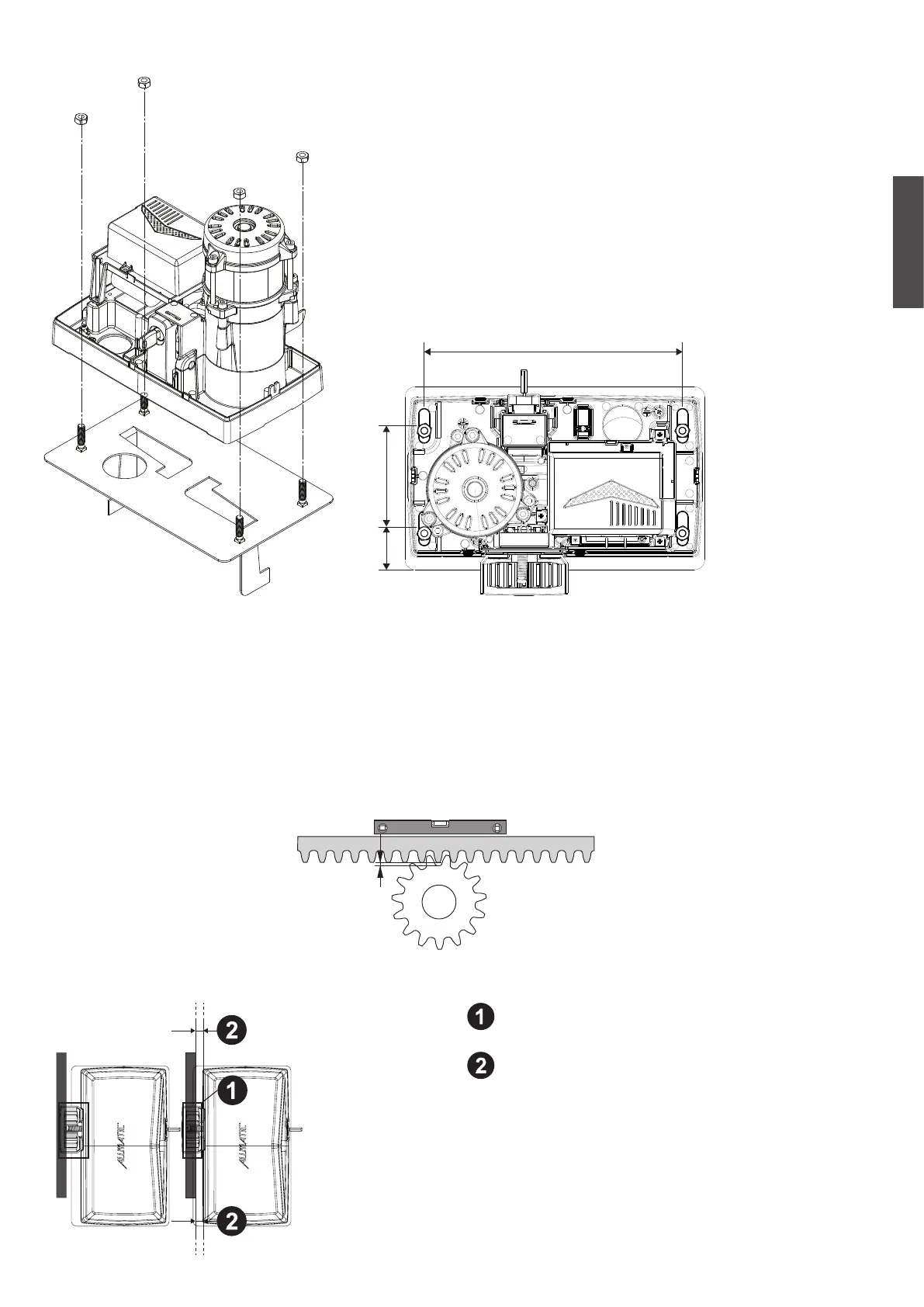

FISSAGGIO MOTORE
Fig. 5
100 42
Per fissare il motore alla contropiastra, inserire ed avvitare i 4 dadi (Fig. 5). Posizionare il motore in parallelo al cancello e con l’ingranaggio sotto alla
cremagliera come da Fig. 8.
N.B. E’ importante bloccare energicamente i 4 dadi, assicurandosi che durante tutta la corsa del cancello, il motoriduttore sia ben saldo a terra.
FISSAGGIO CREMAGLIERA
La cremagliera va fissata a una certa altezza rispetto alla piastra di fissaggio del motore (Fig. 3). Questa altezza può essere variata grazie a delle
asole presenti sulla cremagliera. La registrazione in altezza viene fatta affinché il cancello durante il movimento, non si appoggi sull’ingranaggio di
trazione del riduttore (Fig. 7). Per fissare la cremagliera sul cancello si eseguono dei fori di Ø 5 mm e si filettano utilizzando un maschio del
tipo M6.
L’ingranaggio di traino deve avere circa da 1 mm a 2 mm di agio rispetto alla cremagliera (Fig. 7).
1mm...2mm
Fig. 7
POSIZIONAMENTO MOTORE RISPETTO AL CANCELLO
NO OK
Fig.8
ATTENZIONE! Posizionare il motore con il pignone sotto alla
cremagliera come riportato in figura 8.
ATTENZIONE ! La distanza tra il motore ed il cancello dev’essere
costante per tutta la corsa.
