6 / 32 6-1624870 rev. 2 23/06/2020
ITA

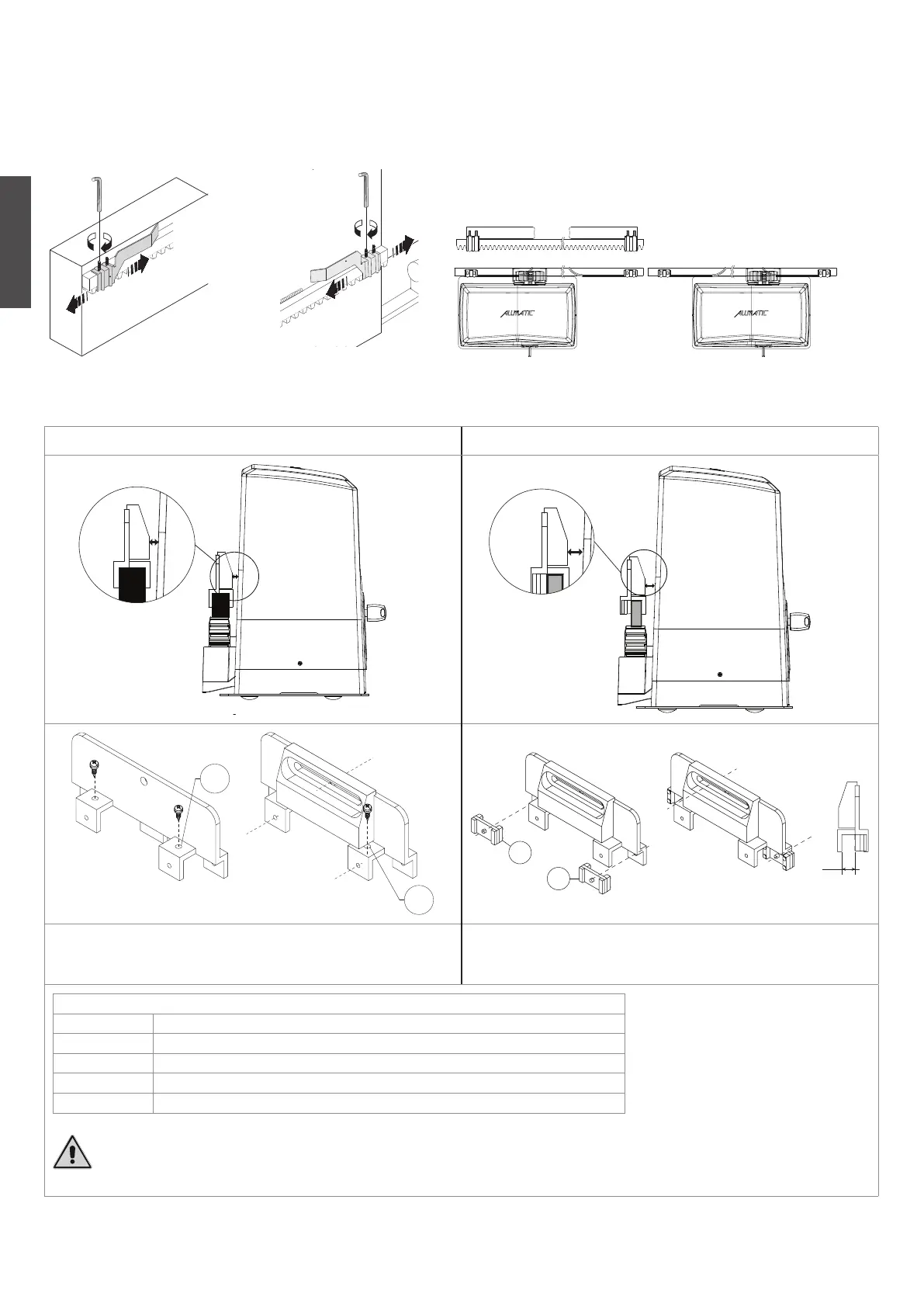

POSIZIONAMENTO E REGOLAZIONE FINECORSA MECCANICI
Per determinare la corsa della parte mobile si devono posizionare due camme (Fig. 9) alle estremità della cremagliera (Fig. 10).
La regolazione della corsa di apertura e chiusura, si ottiene spostando le medesime sui denti della cremagliera.
Per bloccare le camme alla cremagliera avvitare a fondo le viti in dotazione.
N.B. Oltre alle camme di fermo elettrico sopraesposte è obbligatoria l’installazione di fermi meccanici robusti che non permettono la fuori uscita del
cancello dalle guide superiori.
Fig. 9
DXSX
Fig. 10
INSTALLAZIONE E REGOLAZIONE DEI FINECORSA MAGNETICI. Solo per versioni con finecorsa magnetici
Cremagliera 28 x 20 / 64100001(nylon con anima in acciaio) Cremagliera 30 x 12 / 64100005 (acciaio)
40 mm MAX
Fig. 11
40 mm MAX
Fig. 12
A
A
12
B
B
Se necessario eseguire 2 fori aggiuntivi per migliorare il fissaggio (A) e copiarli
sulla cremagliera. Fare attenzione alla scelta delle viti, non dovranno essere
troppo lunghe ed impedire l’ingranamento.
Se si utilizza la cremagliera tipo 30 x 12 (COD. 64100005) in acciaio utilizzare
i distanziatori forniti (B) e posizionarli come indicati in figura per rispettare la
distanza indicata.
Connessione finecorsa magnetici
+ 24Vdc Bianco
- GND Marrone
COM Giallo
L.S.1 Verd
L.S.2 Grigio
ATTENZIONE! Tra il magnete fissato sulla cremagliera ed il sensore sul corpo del motore dev’esserci una distanza massima di
40 mm. (Fig. 11, Fig. 12)
