Allmatic MOVEO Series User Manual

DEU
27 / 32
6-1624870 rev. 2 23/06/2020
J
J
L
K
K
TECHNISCHE EIGENSCHAFTEN
IIrreversible Betriebsgeräte für Schiebetoren. Durch die Irreversibilität dieses Betriebsgeräts benötigt das Tor zur wirkungsvollen Verriegelung kein
elektrisches Sicherheitsschloss. Der Motor wird durch eine thermische Sonde geschützt, die im Fall eines langen Einsatzes momentan die Bewegung
unterbricht.

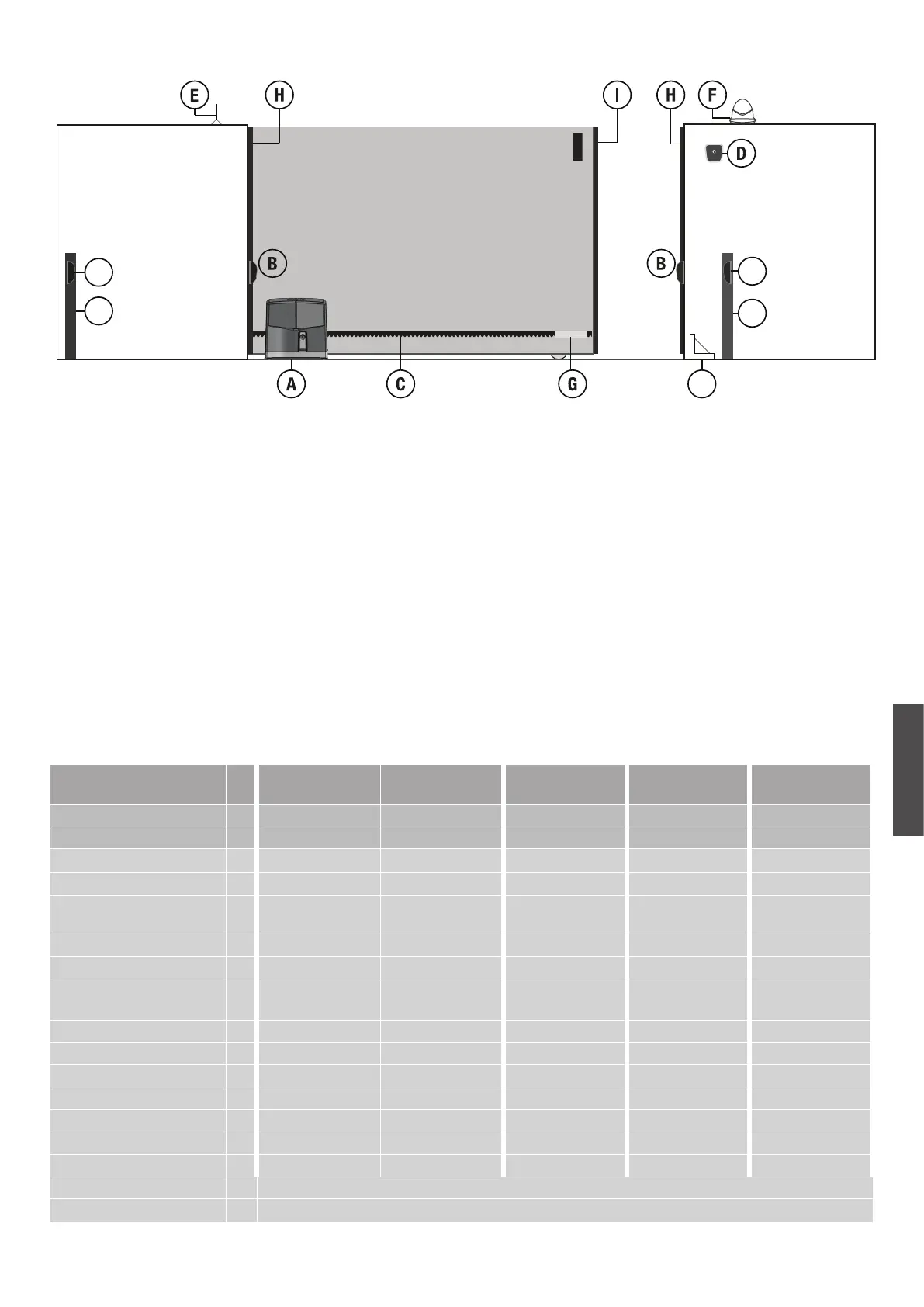

A Torantrieb MOVEO
B Lichtschranke Toraußenseitig
C Zahnstange M4
D Schlüsselschalter
E Antenne
F Blinkleuchte
G Laufbegrenzer (Nocken)
H Sicherheitskontaktleiste auf dem Schiebetor
I Sicherheitskontaktleiste mit Wireless System
J Lichtschranke Torinnenseitig
K Verzinkte Metallsäule als Photozellen träger
L Mechanische Anschläge
INSTANDHALTUNG
TECHNISCHE
EIGENSCHAFTEN
MOVEO 600KG 230V MOVEO 800KG 230V MOVEO 600KG 120V MOVEO 700KG 24V MOVEO 500KG 24V
FAST
Code (mechanische Anschläge) 12007920 12007922 12007930 12007950 12007960
Code (magnetische Anschläge) 12007925 12007926 12007935 12007951 12007961
Max. Torgewicht Kg 600 800 600 700 500
Laufgeschwindigkeit
m/s
0,20 0,20 0,23 0,22 0,30
Max Schubkraft zum konstanten
Umdrehungen
N
500 600 500 600 600
Zahnstange Modul M4 M4 M4 M4 M4
Stromspannung und Frequenz 230V~ 50Hz 230V~ 50Hz 120V~ 60Hz 230V~ 50Hz 230V~ 50Hz
Stromspannung und Frequenz
Torantrieb
230V~ 50Hz 230V~ 50Hz 120V~ 60Hz 24Vdc 24Vdc
Motorleistung W 270 290 410 75 120
Stromaufnahme A 1.3 1.4 3.5 3 5
Kondensator µF 12.5 12.5 50 - -
Zyklen rieten einem Tag n° 200 200 200 400 400
Garantierte nachfolgende n° 10 10 10 50 50
Service % 30 30 30 100 80
Geräusch db <70 <70 <70 <70 <70
Betriebstemperatur °C -10...+55
Schutzart IP 44
