DEU
28 / 32 6-1624870 rev. 2 23/06/2020

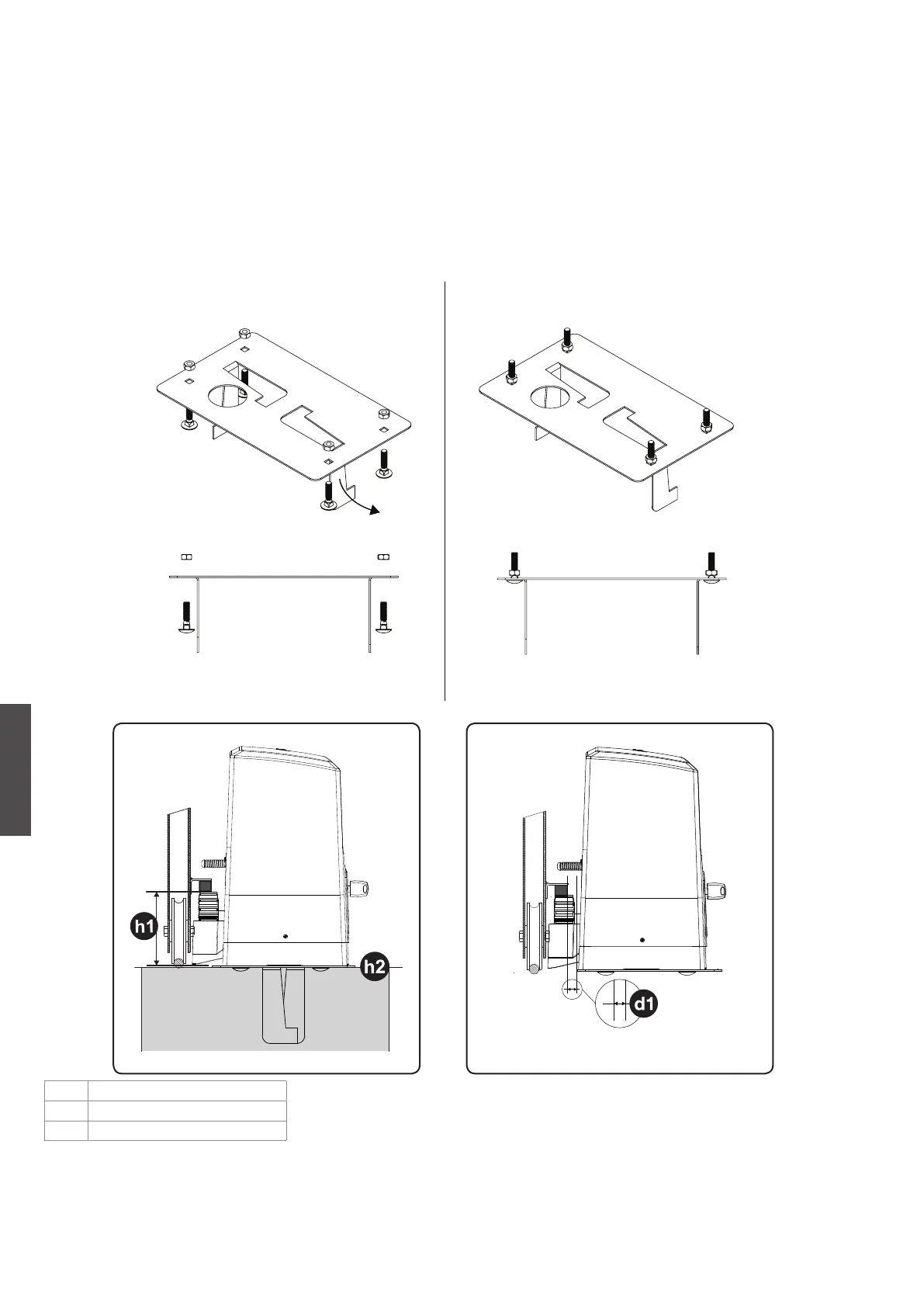

INSTALLATION UNA PLATZIERUNG DER BODENPLATTE
1. Die vorgeschnittenen Klemmen, wie in der Abbildung gezeigt, um 90° falten
2. Setzen Sie die 4 Schrauben (mitgeliefert) wie in der Abbildung gezeigt von unten nach oben auf die Platte ein
3. Ziehen Sie die 4 Muttern (mitgeliefert) wie in der Abbildung gezeigt fest
4. Positionieren Sie die Platte mit gebogenen Klammern, eingesetzte Schrauben und Muttern auf der Basis (frischer Zement).
5. Warten Sie so lange es nötig ist (2-3 Wochen)
6. Lösen Sie die Muttern, die zuvor an den Schrauben festgezogen waren
7. Fahren Sie mit der Befestigung des MOVEO-Antriebs fort (verwenden Sie die mitgelieferten Muttern)
Stellen Sie mehrere Mantel für die Kabelführung bereit.
Anmerkung: Es ist notwendig, die Abmessungen der Zahnstange zu kennen, um die Posizion der Bodenplatte genau berechnen zu können (Abb.4).
Fig. 2
Fig. 3 Fig. 4
h1 93 mm
h2 2 mm (Dicke der Trägerplatte)
d1 0 ÷ 10 mm
