DEU
29 / 32
6-1624870 rev. 2 23/06/2020

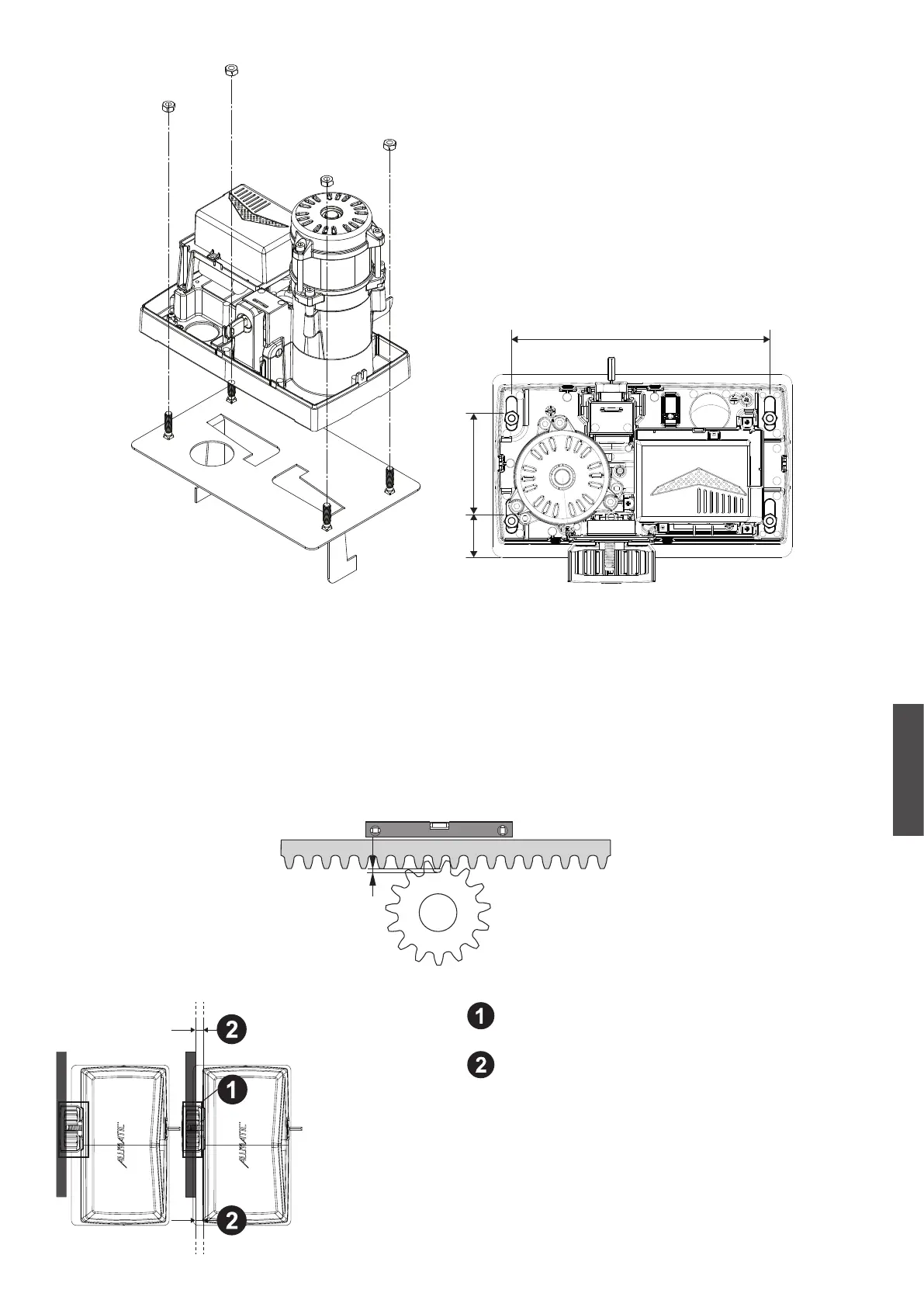

MOTORBEFESTIGUNG
Fig. 5
Um den Antrieb an der Bodenplatte zu befestigen, setzen Sie die 4 Muttern ein und ziehen Sie sie fest (Abb. 5). Positionieren Sie den Antrieb parallel
zum Tor und mit dem Zahnrad unter der Zahnstange (Abb. 8).
Anmerkung: Es ist wichtig, die 4 Muttern fest zu arretieren und sicherstellen dass der Antrieb während der gesamten Fahrt des Tors fest auf dem
Boden steht
ZAHNSTANGE
Die Zahnstange muss in bestimmten Abstand von der Verankerungsplatte befestigt werden. Die Zahnstange darf nicht angeschweißt, sondern nur
mit Hilfe von Gewindeschrauben an dem Gittertor befestigt werden. Die Höheneinstellung soll verhindern, dass das Gittertor auf dem Antriebszahnrad
des Antriebes aufliegt. (Abb. 7, 8, 9). Um die Zahnstange am der Gittertor fixieren werden Locher mit einem Durchmesser von Ø 5 mm gebohrt, in
die ein Gewinde M6 eingeschnitten wird. Das Zugzahnrad muss gegen über der Zahnstange ein Spiel von 0,5 bis 1 mm haben.
1mm...2mm
Fig. 7
MOTORPOSITIONIERUNG IM VERGLEICH ZUM TOR
NO OK
Fig. 8
ACHTUNG! Positionieren Sie den Motor mit dem Ritzel unter der
Zahnstange, wie in Abbildung 8 gezeigt.
ACHTUNG! Der Abstand zwischen Motor und Tor muss während
des gesamten Hubs konstant sein.
