DEU
30 / 32 6-1624870 rev. 2 23/06/2020

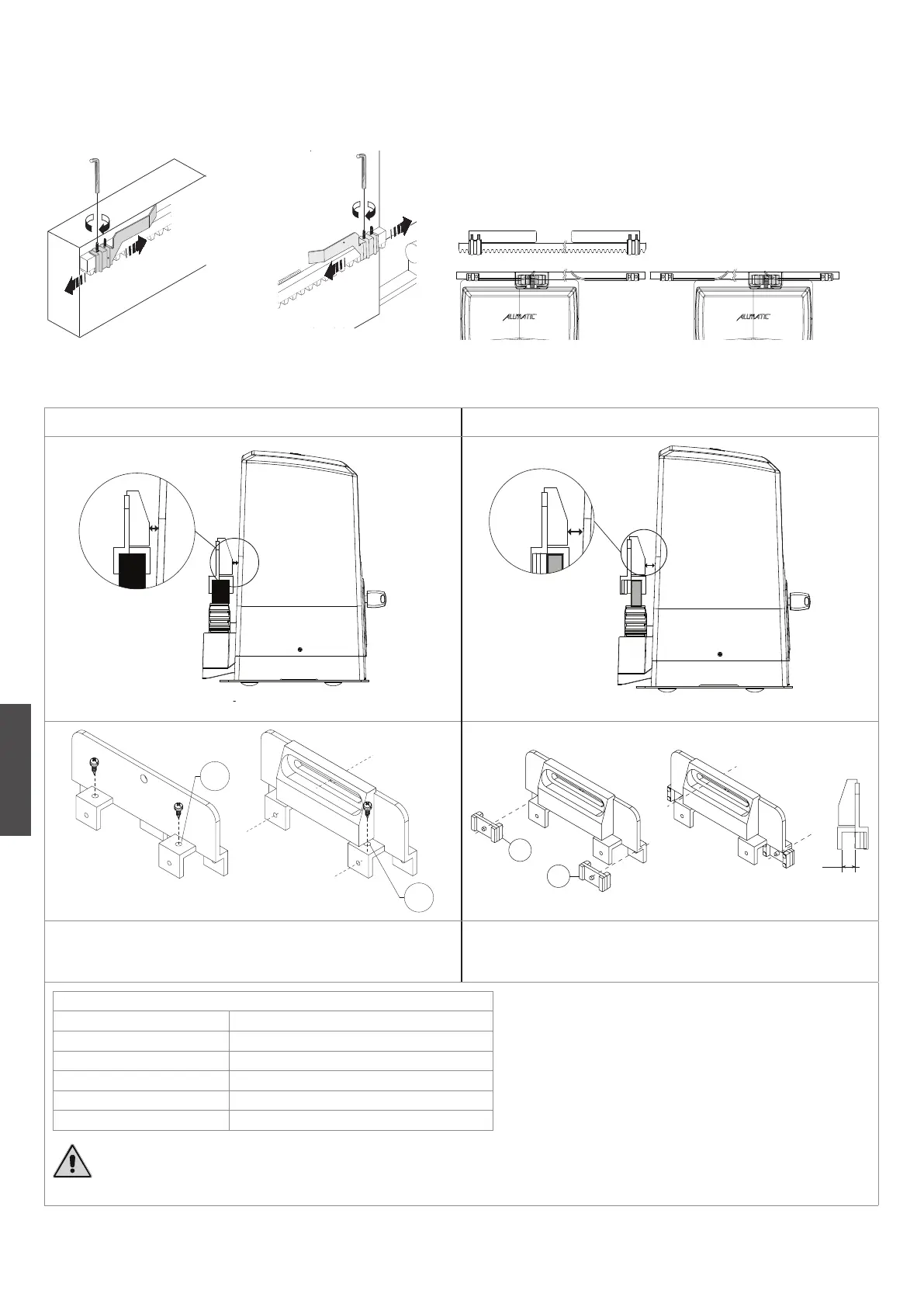

BEFESTIGUNG DES ENDSCHALTERS
Um den Lauf des mobilen Teils zu beenden, müssen zwei Nocken (Abb. 9) an den Enden der Zahnstange positioniert werden (Abb. 10). Die Regulierung
des Öffnungs- und Schließlaufes wird erhalten, indem diese entlang der Zahnstangenzähne verschoben werden. Um die Zahnstangennocken festzustellen,
müssen die mitgelieferten Schrauben am Boden befestigt werden. ANMERKUNG: Außer den o. g. elektrischen Feststellnocken müssen ebenfalls robuste
mechanische Anschläge montiert werden, die ein Herausgleiten des Tors aus den oberen Führungen verhindern.
Fig. 9
DXSX
Fig. 10
BEFESTIGUNG DES ENDSCHALTERS.
Rack 28 x 20 / 6410001 (nylon with steel core) Rack 30 x 12 / 6410005 (
Stahl verwenden)
40 mm MAX
Fig. 11
40 mm MAX
Fig. 12
A
A
12
B
B
Wenn nötig, machen Sie zwei zusätzliche Löcher, um die Befestigung zu
verbessern (A) und kopieren Sie sie in das Rack. Achten Sie auf die Wahl der
Schrauben, diese sollten nicht zu lang sein und das Kämmen verhindern.
Wenn Sie den Rack-Typ 30 x 12 (CODE 64100005) in Stahl verwenden,
verwenden Sie die mitgelieferten Abstandshalter (B) und positionieren Sie sie wie
in der Abbildung gezeigt, um den angegebenen Abstand einzuhalten.
ELEKTRISCHE ANSCHLÜSSE
BESCHREIBUNG FARBE
+ 24Vdc Weiß
- GND Braun
COM Gelb
L.S.1 grün
L.S.2 Grau
ACHTUNG! Der Abstand zwischen dem am Rack angebrachten Magneten und dem Sensor am Motorkörper darf maximal 40 mm betragen.
(Abb. 11, Abb. 12)
