Allmatic MOVEO Series User Manual

4 / 32 6-1624870 rev. 2 23/06/2020
ITA

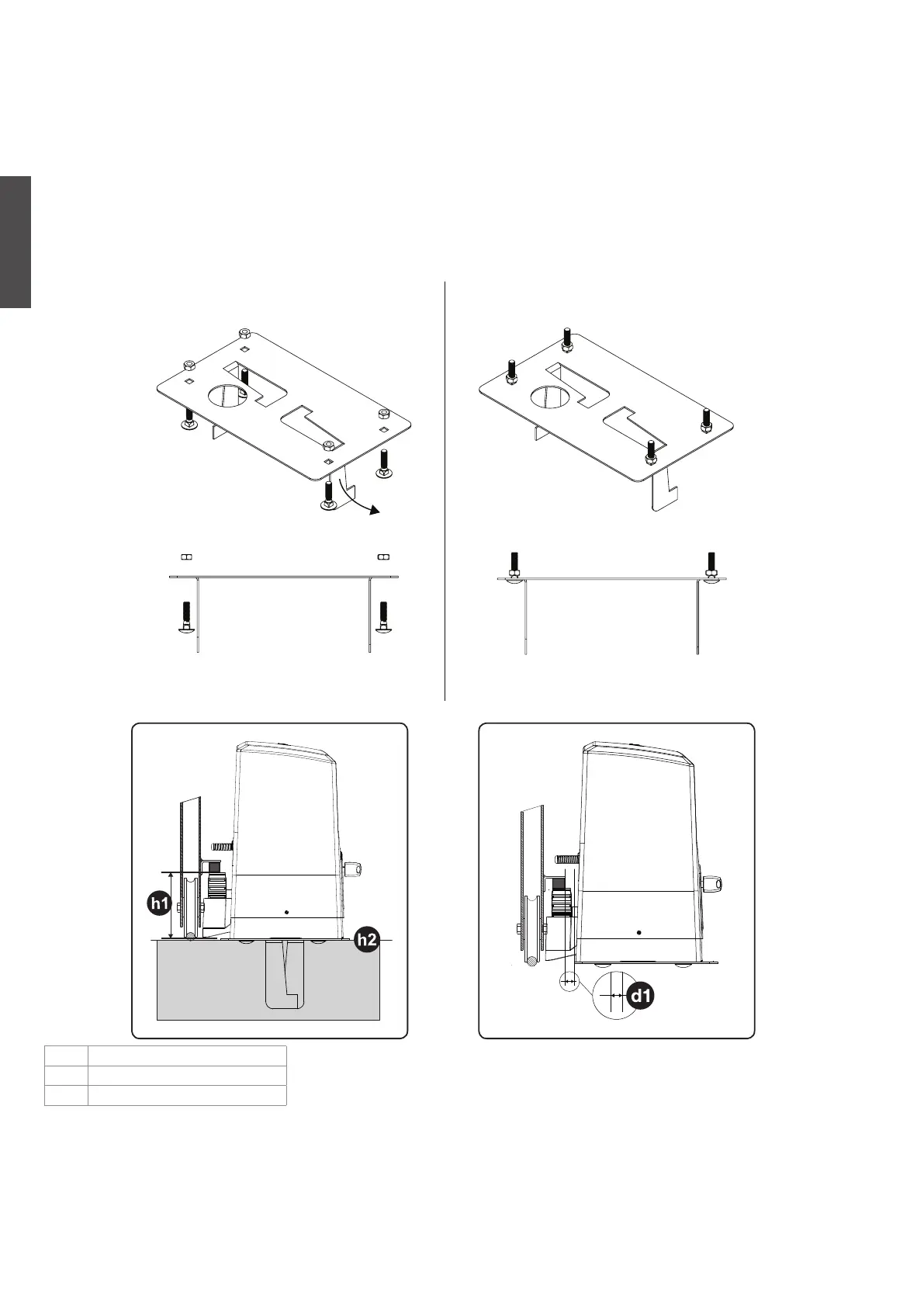

INSTALLAZIONE E POSIZIONAMENTO CONTROPIASTRA
1. Piegare le zanche pre-tagliate fino a 90° come mostrato nell’immagine
2. Inserire le 4 viti (in dotazione) come nell’immagine, dalla parte inferiore alla parte superiore della piastra
3. Avvitare completamente i 4 dadi (in dotazione) come mostrato nell’immagine
4. Posizionare la piastra con zanche piegate, viti e dadi inserite sul basamento (cemento fresco)
5. Attendere il tempo necessario (2-3 settimane)
6. Svitare i dadi precedentemente serrati sulle viti
7. Procedere al fissaggio del motore MOVEO (utilizzare i dadi in dotazione)
Prevedere una o più guaine per il passaggio dei cavi elettrici.
N.B. E’ necessario conoscere le dimensioni della cremagliera per poter calcolare con precisione il posizionamento della contropiastra (Fig. 4).
Fig. 2
Fig. 3 Fig. 4
h1 93 mm
h2 2 mm (spessore piastra)
d1 0 ÷ 10 mm
