INSTALACIÓN E POSICIÓN DE LA BASE DE FIJACIÓN

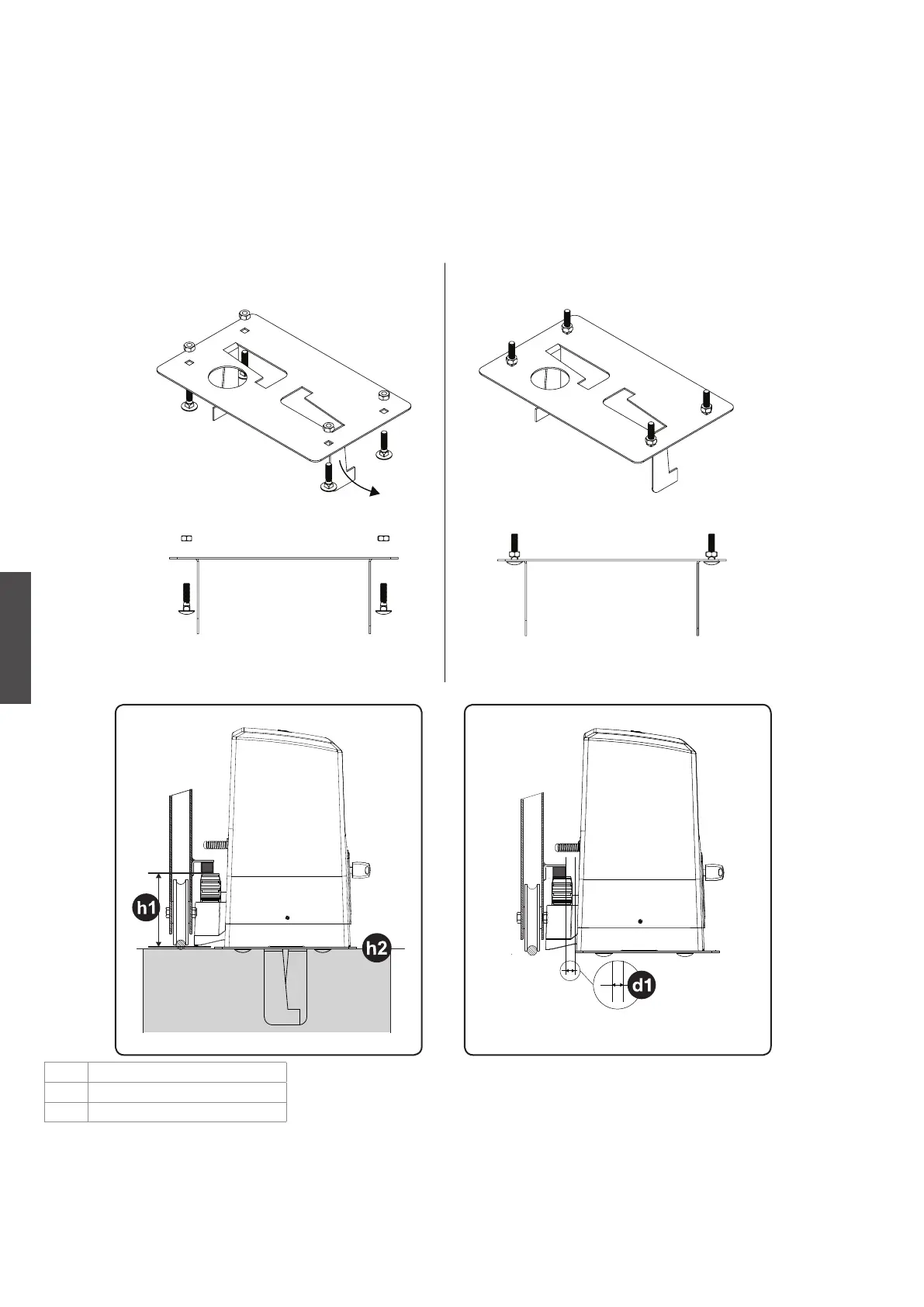

1. Presione los puntos de anclaje precortados en la placa de fijación hasta que estén a 90° como se muestra en la imagen
2. Inserte los 4 tornillos (suministrados) como se muestra en la imagen, desde la parte inferior hasta la parte superior de la placa de soporte
3. Atornille completamente las 4 tuercas (suministradas) como se muestra en la imagen
4. Coloque la placa de soporte con los tornillos y las tuercas apretados en la base de hormigón (cemento húmedo)
5. Espere el tiempo necesario (2-3 semanas)
6. Destornille las tuercas previamente apretadas de los 4 tornillos.
7. Continúe con el posicionamiento y la fijación del motor MOVEO (use las mismas tuercas usadas anteriormente)
Planee uno o más revestimientos para el paso de las líneas eléctricas.
Nota: Es necesario conocer las dimensiones del bastidor para poder calcular exactamente el posicionamiento de la contraplaca (Fig. 4).
Fig. 2
Fig. 3 Fig. 4
h1 93 mm
h2 2 mm (espesor de la placa)
d1 0 ÷ 10 mm
