ESP
24 / 32 6-1624870 rev. 2 23/06/2020
FIJACIÓN FINAL DE CARRERA MECÁNICOS

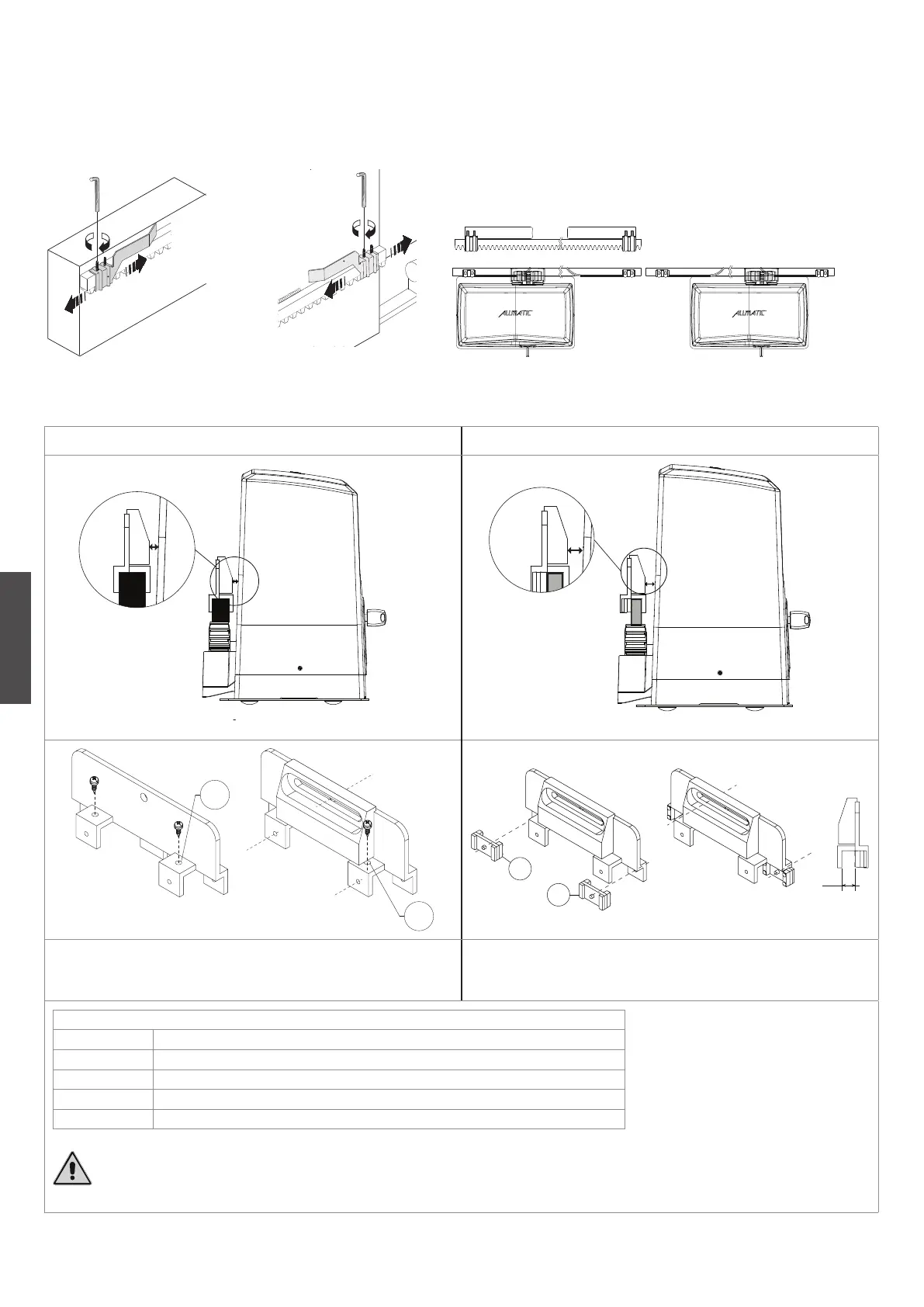

Para determinar el recorrido de la parte móvil se tiene que colocar dos limitadores de recorrido (Fig. 9) en los extremos de la cremallera (Fig. 10).
La regulación de la abertura y el cierre, se obtiene desplazando la misma sobre los dientes de la cremallera. Para fijar las limitadores de tope de recorrido
a la verja, atornillar a fondo los tornillos suministrados.
Nota: además de los citados limitadores de recorrido eléctricos es obligatorio instalar unos topes mecánicos resistentes que impidan la salida del la verja
de las guías superiores.
Fig. 9
DXSX
Fig. 10
INSTALACIÓN Y AJUSTE DE LOS INTERRUPTORES DE LÍMITE MAGNÉTICO. Solo para versiones con interruptores de límite magnéticos
Cremallera 28 x 20 / 6410001 (nylon) Cremallera 30 x 12 / 6410005 (galvanizada)
40 mm MAX
Fig. 11
40 mm MAX
Fig. 12
A
A
12
B
B
Si es necesario realizar 2 agujeros adicionales para mejorar la fijación (A) y
copiarlos en la cremallera. Prestar atención a la elección de los tornillos, no
tendran que ser demasiados largas y evitar el mallado.
Si se usa la cremallera tipo 30 x 12 (COD. 64100005) en acero utilizar los
distanciales suministrados (B) y ubicarlos como indicado en la figura para
respetar la distancia indicada.
Conexión de interruptor de límite magnético
+ 24Vdc Blanco
- GND Marrón
COM Amarillo
L.S.1 Verde
L.S.2 Gris
CUIDADO! Entre el imán fijado en la cremallera y el sensor sobre el cuerpo del motor tiene que haber una distancia máxima de 40 mm (Fig.
11, Fig. 12)
