16
Notes:
l Chose the settings above for the closest distance to your measurement.
l If no setting is listed within + ½“, choose the next closest/fartest distance setting even
if within a different axis column.
l Tweeter level adjustment may be desired for tweeter closer or farther.

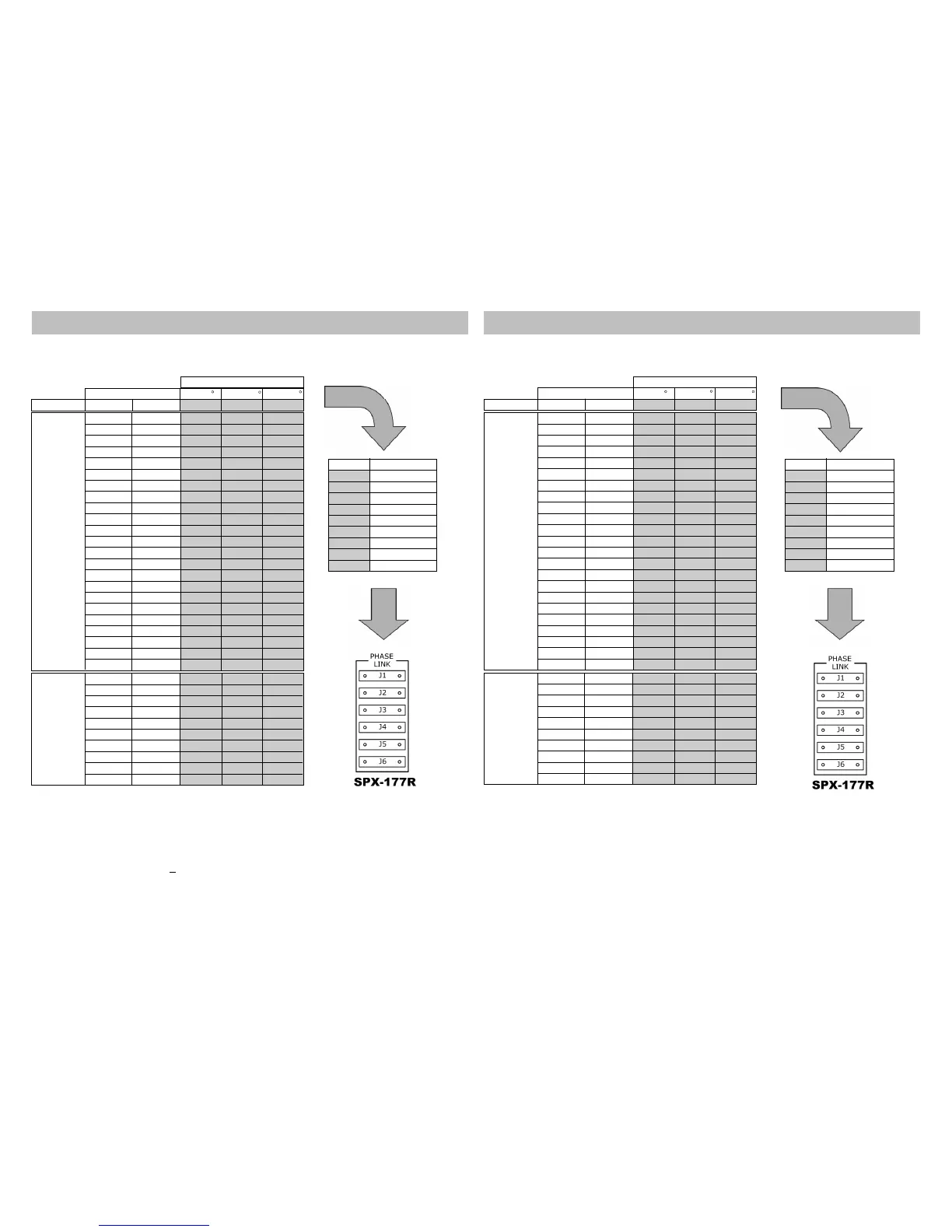

Crossover Network Setting (SPX-177R) Réglage du filtre (SPX-177R)
Remarques :
Choisissez le réglage correspondant à la distance qui se rapproche le plus de vos mesures.
Si aucun réglage n’est mentionné dans une marge de 0,5 po, choisissez le réglage
correspondant à la distance la plus rapprochée, même si elle est dans une colonne d’angle
différente.
Vous voudrez peut-être régler le niveau du haut-parleur d’aiguës selon qu’il est plus près ou
plus loin.
l
l
l
Réglage Cavaliers
Régl. 1 J1,J4,J6
Régl. 2 J1,J3,J6
Régl. 3 J1,J3
Régl. 4 J1,J3,J5
Régl. 5 J2,J4,J6
Régl. 6 J2,J4,J5
Régl. 7 J2,J6
Régl. 8 J2
Régl. 9 J2,J5
Distance (A-B) 0-15 20-45 50-75
Égale
Axe du h.-p. de graves
H.-p.
d’aiguës
plus loin
2-1/8 po 5,5 cm Régl. 7
2-3/4 po 7 cm Régl. 5 Régl. 8
3-6/8 po 9,5 cm Régl. 1 Régl. 3
3-1/2 po 11,3 cm Régl. 1 Régl. 9
4-7/8 po 12,5 cm Régl. 4
7-1/8 po 18 cm Régl. 1
8-1/8 po 20,5 cm Régl. 2 Régl. 3
8-5/8 po 22 cm Régl. 1
9-7/8 po 25 cm Régl. 4
10-3/8 po 26,5 cm Régl.2 Régl. 9
H.-p.
d’aiguës
plus près
0 po 0 cm Régl. 1 Régl. 1 Régl.1
5/8 po 1,5cm Régl. 3
3/4 po 2 cm Régl. 2
1-1/8 po 3 cm Régl. 5 Régl. 9
1-5/8 po 4 cm Régl. 5
2 po 5 cm Régl. 8
2-3/8 po 6 cm Régl. 7
3-1/2 po 9 cm Régl. 1
4-3/8 po 11 cm Régl. 1
4-7/8 po 12,5 cm Régl. 2 Régl. 3 Régl. 4
5-7/8 po 15 cm Régl. 5 Régl. 5 Régl. 6
6-7/8 po 17,5 cm Regl. 7 Régl. 8 Régl. 9
8-5/8 po 22 cm Régl. 1
9-1/4 po 23,5 cm Régl. 2 Régl. 3
9-7/8 po 25 cm Régl. 4
10-5/8 po 27 cm Régl. 1 Regl. 5
11-3/4 po 30 cm Regl. 7 Régl. 8
12-3/4 po 32,5 cm Régl. 1 Régl. 9
13-5/8 po 34,5 cm Régl. 2 Régl. 3 Régl. 2
14-1/8 po 36 cm Régl. 1
14-3/4 po 37,5 cm Régl. 4
15-5/8 po 39,7 cm Régl. 7 Régl. 5
16-3/4 po 42,5 cm Régl. 8
17-3/4 po 45 cm Régl. 1 Régl. 3 Régl. 9
Distance (A-B) 0-15 20-45 50-75
Equal
Woofer Axis
Tweeter
Closer
2-1/8" 5.5cm Set7
2-3/4" 7cm Set5 Set8
3-6/8" 9.5cm Set1 Set3
3-1/2" 11.3cm Set1 Set9
4-7/8" 12.5cm Set4
7-1/8" 18cm Set1
8-1/8" 20.5cm Set2 Set3
8-5/8" 22cm Set1
9-7/8" 25cm Set4
10-3/8" 26.5cm Set2 Set9
Tweeter
Farther
0" 0cm Set1 Set1 Set1
5/8" 1.5cm Set3
3/4" 2cm Set2
1-1/8" 3cm Set5 Set9
1-5/8" 4cm Set5
2" 5cm Set8
2-3/8" 6cm Set7
3-1/2" 9cm Set1
4-3/8" 11cm Set1
4-7/8" 12.5cm Set2 Set3 Set4
5-7/8" 15cm Set5 Set5 Set6
6-7/8" 17.5cm Set7 Set8 Set9
8-5/8" 22cm Set1
9-1/4" 23.5cm Set2 Set3
9-7/8" 25cm Set 4
10-5/8" 27cm Set1 Set5
11-3/4" 30cm Set7 Set8
12-3/4" 32.5cm Set1 Set9
13-5/8" 34.5cm Set2 Set3 Set2
14-1/8" 36cm Set1
14-3/4" 37.5cm Set4
15-5/8" 39.7cm Set7 Set5
16-3/4" 42.5cm Set8
17-3/4 45cm Set1 Set3 Set9
Settings Jumpers
Set1 J1,J4,J6
Set2 J1,J3,J6
Set3 J1,J3
Set4 J1,J3,J5
Set5 J2,J4,J6
Set6 J2,J4,J5
Set7 J2,J6
Set8 J2
Set9 J2,J5
